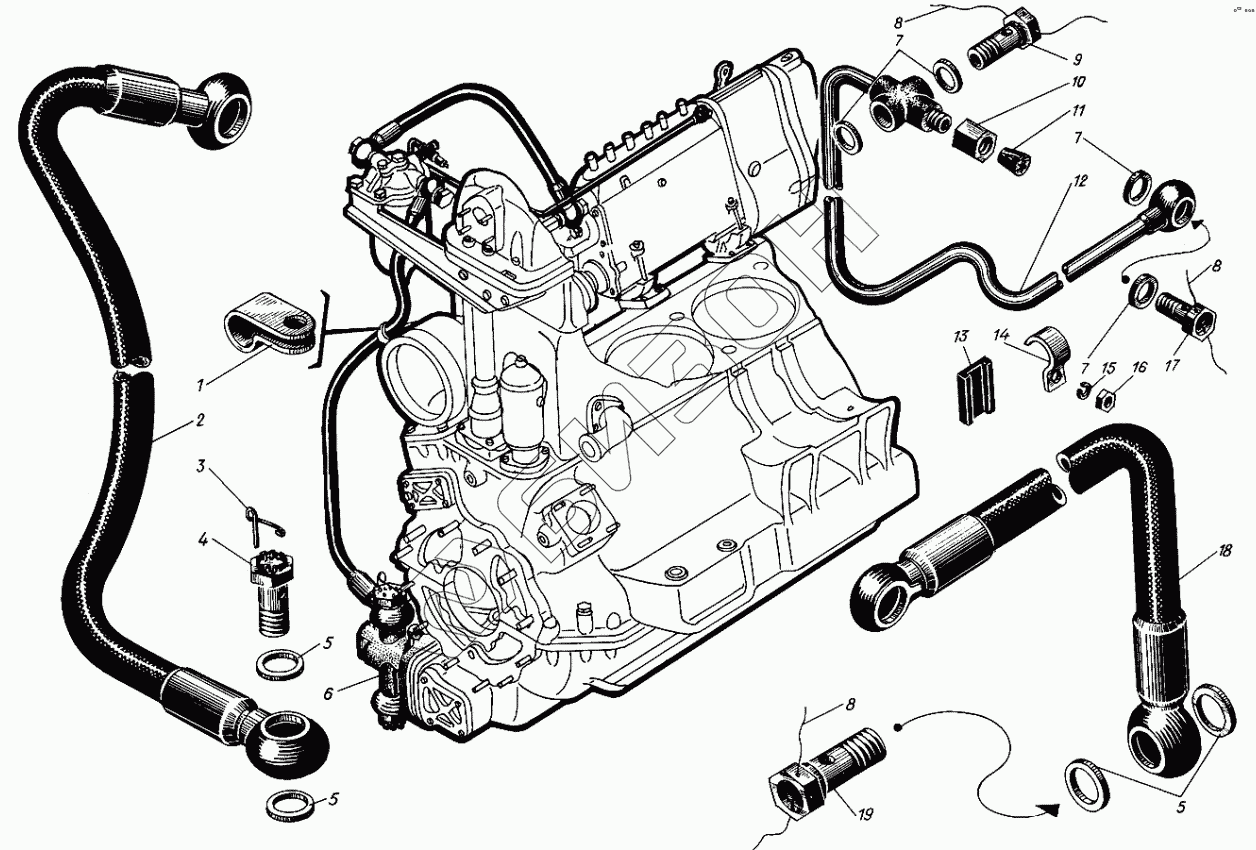

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Топливный трубопровод низкого давления
1
2
3
4
5
5
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 320-86 | Хомут подвесной |
Загрузка ...
|
|
| 2 | сб.535-09-17 | Рукав гибкий к топливному фильтру |
Загрузка ...
|
|
| 3 | 332-43 | Пружина угольника |
Загрузка ...
|
|
| 4 | 456А13 | Зажим |
Загрузка ...
|
|
| 5 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 6 | сб.332-00-7 | Насос топливоподкачивающий БНК-12ТК |
Загрузка ...
|
|
| 7 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 8 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 9 | 523Т-74 | Зажим |
Загрузка ...
|
|
| 10 | 523-64 | Гайка накидная |
Загрузка ...
|
|
| 11 | 340-19 | Пробка защитная |
Загрузка ...
|
|
| 12 | сб.535-11-2 | Трубка спуска воздуха |
Загрузка ...
|
|
| 13 | 3335-38-4 | Прокладка |
Загрузка ...
|
|
| 14 | 335-15 | Планка нажимная |
Загрузка ...
|
|
| 15 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 16 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 17 | 320-37 | Зажим |
Загрузка ...
|
|
| 18 | сб.535-07-26 | Рукав гибкий от фильтра к топливному насосу |
Загрузка ...
|
|
| 19 | 3327-112 | Зажим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
