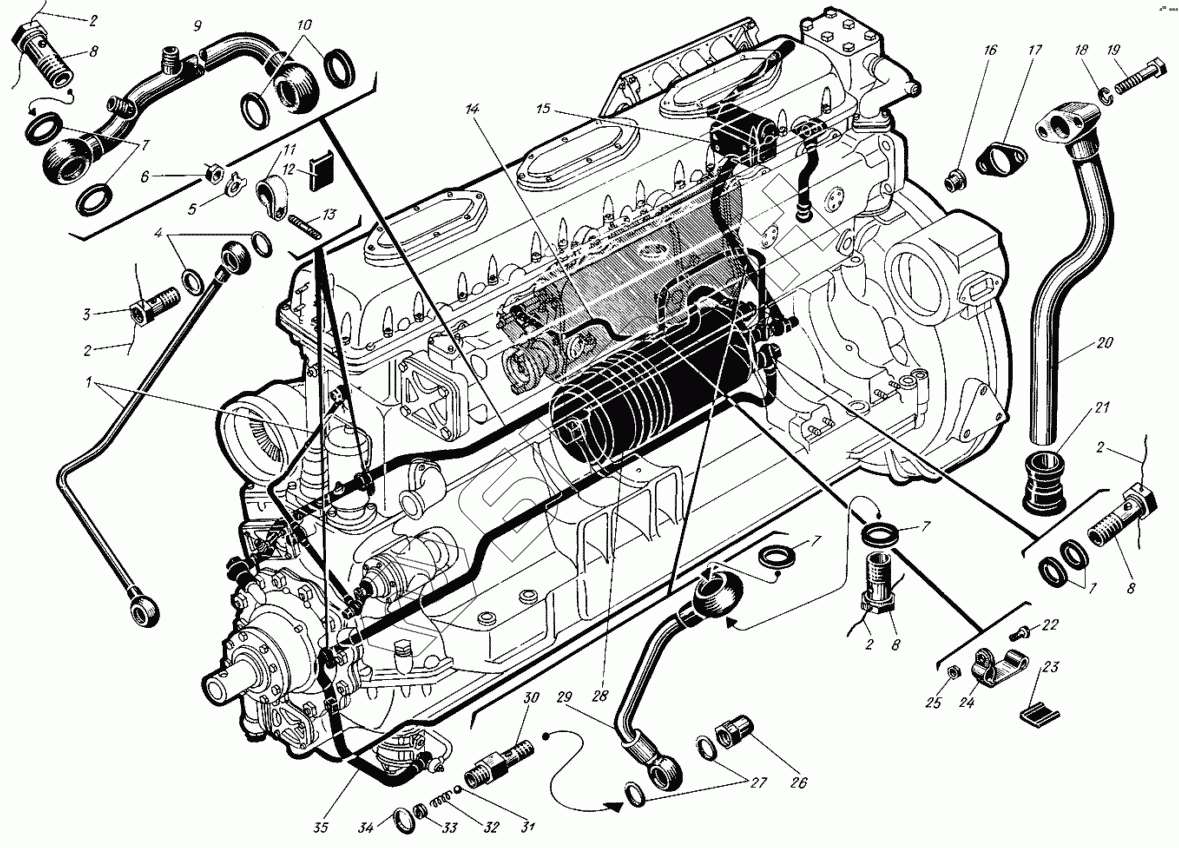

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Трубопровод масляный
1
1
2
2
2
2
3
4
5
6
7
7
7
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.520-32-2 | Трубка к распределительным валам и приводу генератора |
Загрузка ...
|
|
| 1 | сб.1220-32 | Трубка подвода масла к распредвалам правая |
Загрузка ...
|
|
| 2 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 3 | 320-37 | Зажим |
Загрузка ...
|
|
| 4 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 5 | 353-16-1 | Шайба стопорная 8 |
Загрузка ...
|
|
| 6 | 3351-02 | Гайка М8 |
Загрузка ...
|
|
| 7 | 555-15 | Прокладка |
Загрузка ...
|
|
| 8 | 320-63-1 | Зажим |
Загрузка ...
|
|
| 9 | сб.520-01-7 | Трубка от фильтра к картеру |
Загрузка ...
|
|
| 9 | сб.520-01-10 | Трубка от фильтра к картеру |
Загрузка ...
|
|
| 10 | 413-94А | Прокладка |
Загрузка ...
|
|
| 11 | 320-86 | Хомут подвесной |
Загрузка ...
|
|
| 12 | 420-149-3 | Прокладка |
Загрузка ...
|
|
| 13 | 550-110 | Шпилька М8х28 |
Загрузка ...
|
|
| 14 | сб.520-120-5 | Труба к клапану выключения подачи топлива |
Загрузка ...
|
|
| 15 | сб.580-00-2 | Ручной маслоподкачивающий насос |
Загрузка ...
|
|
| 16 | 306-28 | Втулка |
Загрузка ...
|
|
| 17 | 320-59-2А | Прокладка |
Загрузка ...
|
|
| 18 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 19 | 321-17 | Болт хомута |
Загрузка ...
|
|
| 20 | сб.520-04 | Труба сливная правая |
Загрузка ...
|
|
| 21 | 320-57-2А | Втулка |
Загрузка ...
|
|
| 22 | 356-46 | Винт М4х12 |
Загрузка ...
|
|
| 23 | 520-146 | Прокладка |
Загрузка ...
|
|
| 24 | 520-161 | Хомут |
Загрузка ...
|
|
| 25 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 26 | 420-03 | Колпачок обратного клапана |
Загрузка ...
|
|
| 27 | 355-11 | Кольцо уплотнительное 16х22 |
Загрузка ...
|
|
| 28 | сб.513-00-25-02 | Фильтр масляный |
Загрузка ...
|
|
| 28 | сб.513-00-15 | Фильтр масляный "МАФ" |
Загрузка ...
|
|
| 28 | сб.513-00-25-01 | Фильтр масляный |
Загрузка ...
|
|
| 28 | сб.513-00-25 | Фильтр масляный |
Загрузка ...
|
|
| 29 | сб.520-07-4 | Труба от маслопрокачивающего насоса к фильтру |
Загрузка ...
|
|
| 30 | сб.320-100 | Клапан запорный |
Загрузка ...
|
|
| 30 | 320-101-1 | Корпус запорного клапана |
Загрузка ...
|
|
| 31 | 320-103 | Шарик 10мм |
Загрузка ...
|
|
| 32 | 320-104А | Пружина запорного клапана |
Загрузка ...
|
|
| 33 | 320-102-1 | Пробка упорная |
Загрузка ...
|
|
| 34 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 35 | сб.520-02-10 | Труба от масляного насоса к фильтру |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
