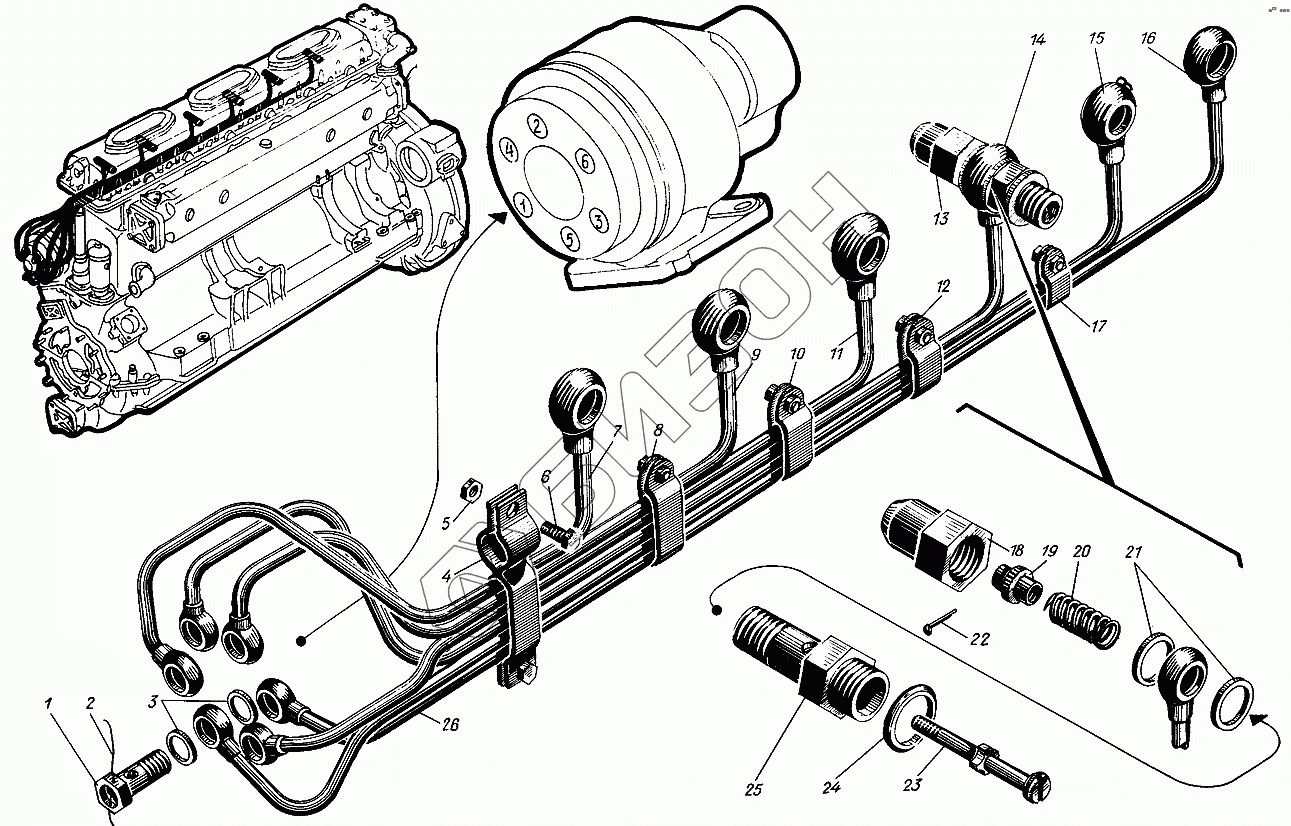

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Трубопровод воздушного пуска
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 320-37 | Зажим |
Загрузка ...
|
|
| 2 | 354-22 | Проволока стопорная |
Загрузка ...
|
|
| 3 | 355-06 | Кольцо уплотнительное 12х16 |
Загрузка ...
|
|
| 4 | сб.322-64-1 | Хомутик шести трубок |
Загрузка ...
|
|
| 5 | 351-10 | Гайка М4 |
Загрузка ...
|
|
| 5 | 351-13 | Гайка М5 |
Загрузка ...
|
|
| 6 | 356-46 | Винт М4х12 |
Загрузка ...
|
|
| 6 | 356-22 | Винт М5х12 |
Загрузка ...
|
|
| 7 | сб.522-07-1 | Трубка воздушного пуска первого цилиндра |
Загрузка ...
|
|
| 8 | 322-68 | Хомутик пяти трубок |
Загрузка ...
|
|
| 9 | сб.522-08 | Трубка воздушного пуска второго правого цилиндра |
Загрузка ...
|
|
| 10 | 522-67 | Хомутик четырех трубок |
Загрузка ...
|
|
| 11 | сб.522-09 | Трубка воздушного пуска третьего правого цилиндра |
Загрузка ...
|
|
| 12 | 522-66 | Хомутик трех трубок |
Загрузка ...
|
|
| 13 | сб.322-13-3 | Клапан пусковой |
Загрузка ...
|
|
| 14 | сб.522-10 | Трубка воздушного пуска четвертого правого цилиндра |
Загрузка ...
|
|
| 15 | сб.522-11-1 | Трубка воздушного пуска пятого цилиндра |
Загрузка ...
|
|
| 16 | сб.522-12 | Трубка воздушного пуска шестого правого цилиндра |
Загрузка ...
|
|
| 17 | 322-65 | Хомутик двух трубок |
Загрузка ...
|
|
| 18 | 322-37 | Колпачок пускового клапана |
Загрузка ...
|
|
| 19 | 322-35 | Гайка пускового клапана |
Загрузка ...
|
|
| 20 | 322-36-1 | Пружина пускового клапана |
Загрузка ...
|
|
| 21 | 355-11 | Кольцо уплотнительное 16х22 |
Загрузка ...
|
|
| 22 | 354-09 | Шплинт разводной 1,5х12 |
Загрузка ...
|
|
| 23 | 322-34-1 | Грибок пускового клапана |
Загрузка ...
|
|
| 24 | 355-08 | Кольцо уплотнительное 18х24 |
Загрузка ...
|
|
| 25 | 322-33-2 | Корпус пускового клапана |
Загрузка ...
|
|
| 26 | сб.522-15 | Воздухопровод пусковой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
