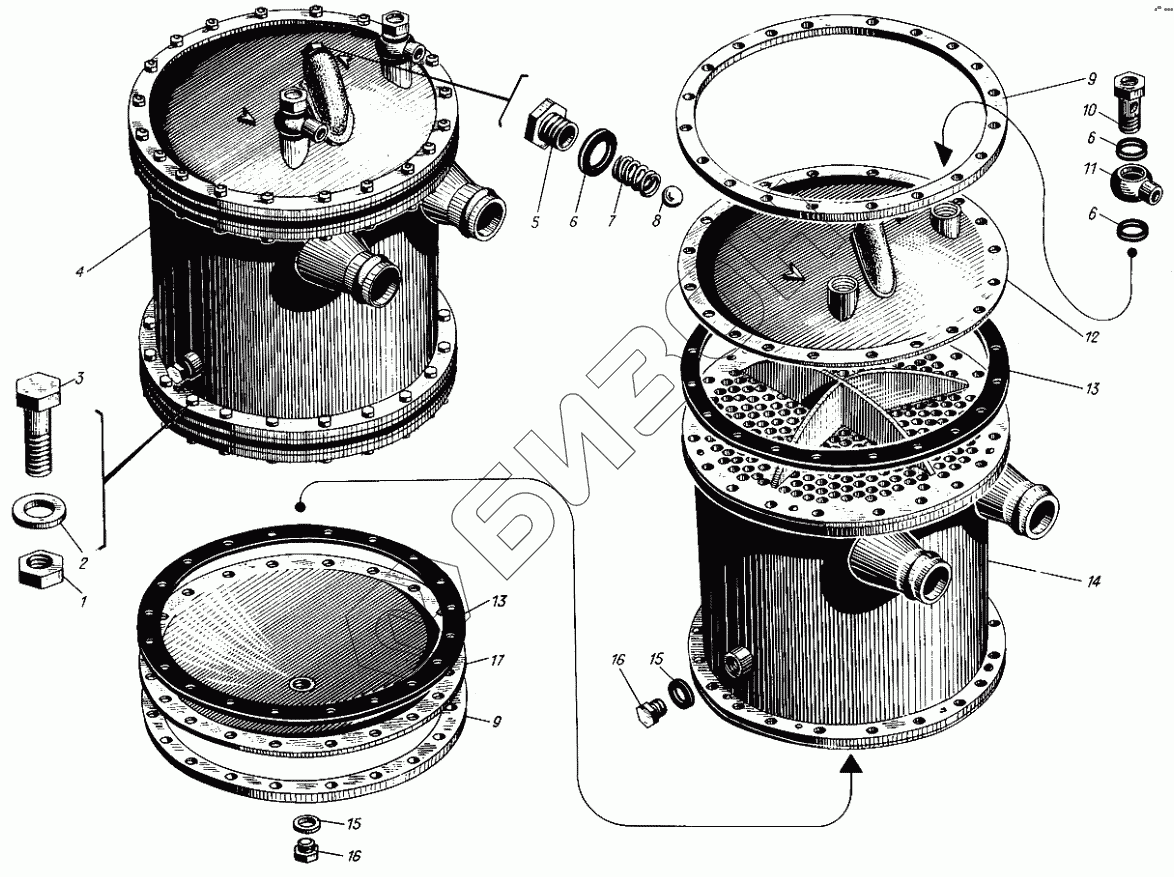

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Водомасляный охладитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
6
7
8
9
9
10
11
12
13
13
14
15
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 351-06 Гайка М6
Загрузка ...
2 353-04-1 Шайба чистая 6
Загрузка ...
3 556-55 Болт М6х25
Загрузка ...
4 сб.575-00-20-1 Охладитель водомасляный
Загрузка ...
5 313-71 Корпус редукционного клапана
Загрузка ...
6 355-10 Кольцо уплотнительное 24х30
Загрузка ...
7 513-65-2 Пружина
Загрузка ...
8 313-70-1 Шарик 19,05мм
Загрузка ...
9 575-49 Кольцо
Загрузка ...
10 312-74-1 Зажим
Загрузка ...
11 312-73-1 Угольник поворотный
Загрузка ...
12 сб.1275Н-07-20 Крышка передняя
Загрузка ...
13 575-37-5 Прокладка
Загрузка ...
14 сб.575-05-20-1 Корпус охладителя
Загрузка ...
15 355-11 Кольцо уплотнительное 16х22
Загрузка ...
16 575-52-1 Пробка
Загрузка ...
17 сб.1275Н-08-20 Крышка задняя
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
