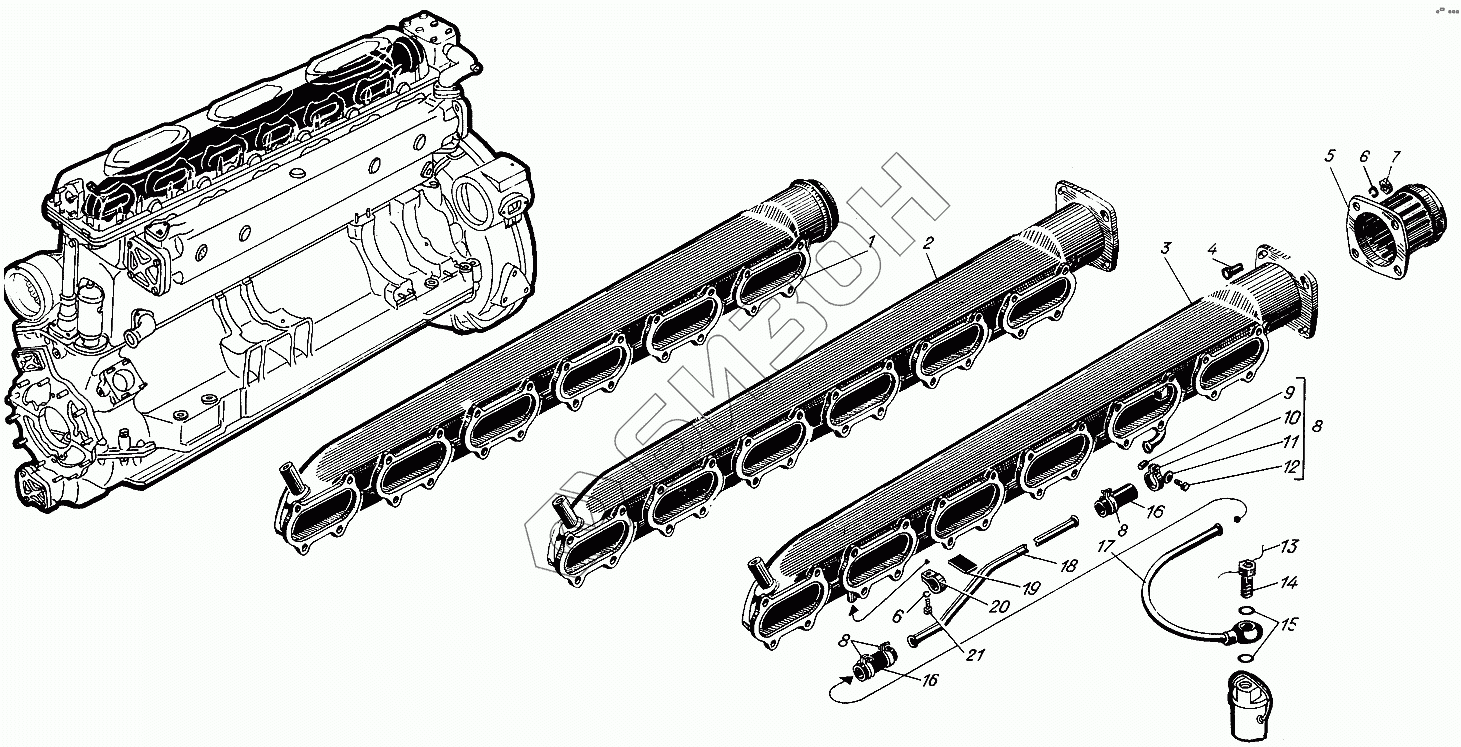

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1. Впускной коллектор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 сб.519-01-3 Коллектор впускной правый
Загрузка ...
2 сб.509-01-10 Коллектор выпускной
Загрузка ...
3 сб.519-01-9 Коллектор впускной правый
Загрузка ...
4 556-07 Болт М8х22
Загрузка ...
5 сб.519-20 Колпак решетчатый
Загрузка ...
6 353-24 Шайба пружинная 8Т
Загрузка ...
7 351-02 Гайка М8
Загрузка ...
8 сб.520Н-08 Хомут
Загрузка ...
9 321-18-1 Гайка М6
Загрузка ...
10 520Н-16 Лента хомута
Загрузка ...
11 353-04-1 Шайба чистая 6
Загрузка ...
12 321-17 Болт хомута
Загрузка ...
13 354-22 Проволока стопорная
Загрузка ...
14 320-63-1 Зажим
Загрузка ...
15 355-13 Кольцо уплотнительное 22х30
Загрузка ...
16 520н-09 Шланг
Загрузка ...
17 сб.519-43 Трубка
Загрузка ...
18 519-42-1 Трубка
Загрузка ...
19 420-149-3 Прокладка
Загрузка ...
20 320-86 Хомут подвесной
Загрузка ...
21 556-05 Болт М8х16
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
