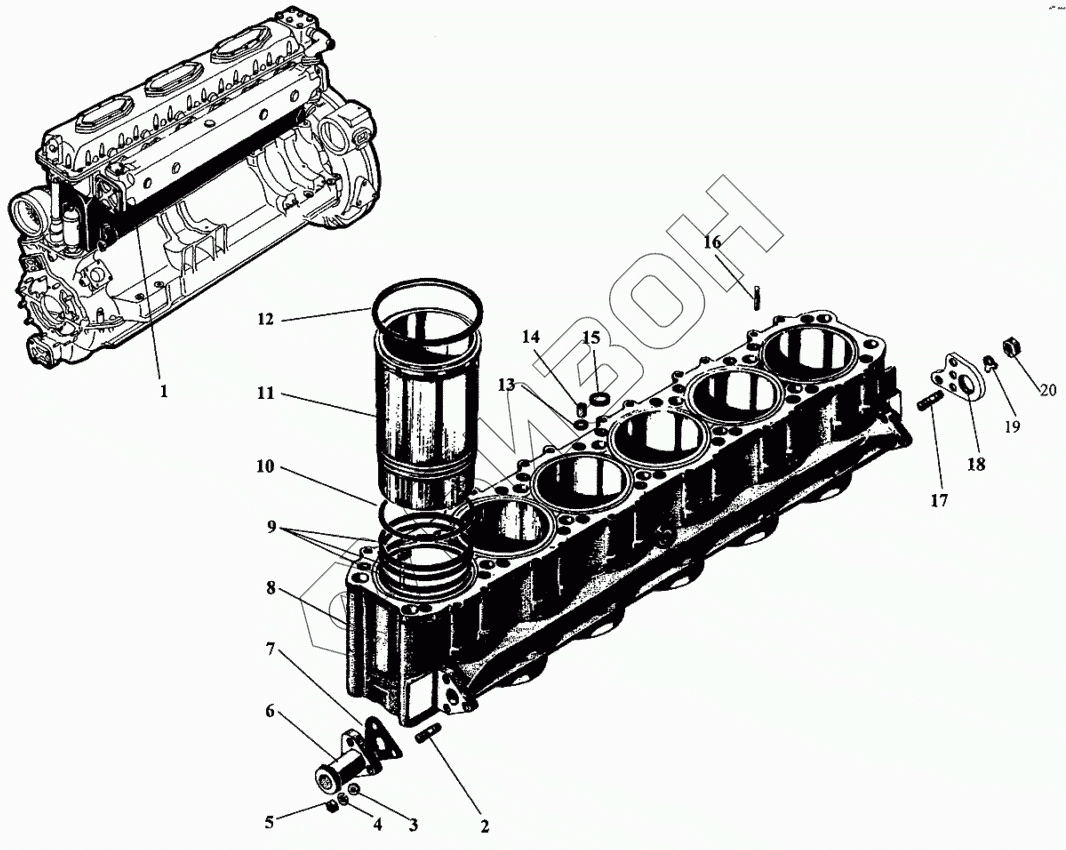

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Детали блока цилиндров

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 сб.503-00-21 Блок цилиндров
Загрузка ...
2 550-112 Шпилька М8х35
Загрузка ...
3 353-05-1 Шайба чистая 8
Загрузка ...
4 353-24 Шайба пружинная 8Т
Загрузка ...
5 351-02 Гайка М8
Загрузка ...
6 1203Н-20 Патрубок
Загрузка ...
7 303-14-2 Прокладка
Загрузка ...
8 сб.503-03-21 Рубашка цилиндров
Загрузка ...
8 503-06-21 Рубашка цилиндров
Загрузка ...
9 20-01-51-1 Кольцо уплотнительное
Загрузка ...
10 1203-12-1 Кольцо
Загрузка ...
11 503-07-4 Втулка цилиндра
Загрузка ...
12 20-01-52-03 Кольцо уплотнительное газового стыка
Загрузка ...
13 303-10-2 Кольцо уплотнительное
Загрузка ...
14 303-18-1А Трубка перепуска воды
Загрузка ...
15 503-38-1 Кольцо
Загрузка ...
16 552-11 Штифт цилиндрический 8х30
Загрузка ...
17 350-41-1 Шпилька М9х38
Загрузка ...
18 1206-98-2 Угольник для транспортировки
Загрузка ...
19 353-21 Шайба стопорная 9
Загрузка ...
20 351-08 Гайка М9
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
