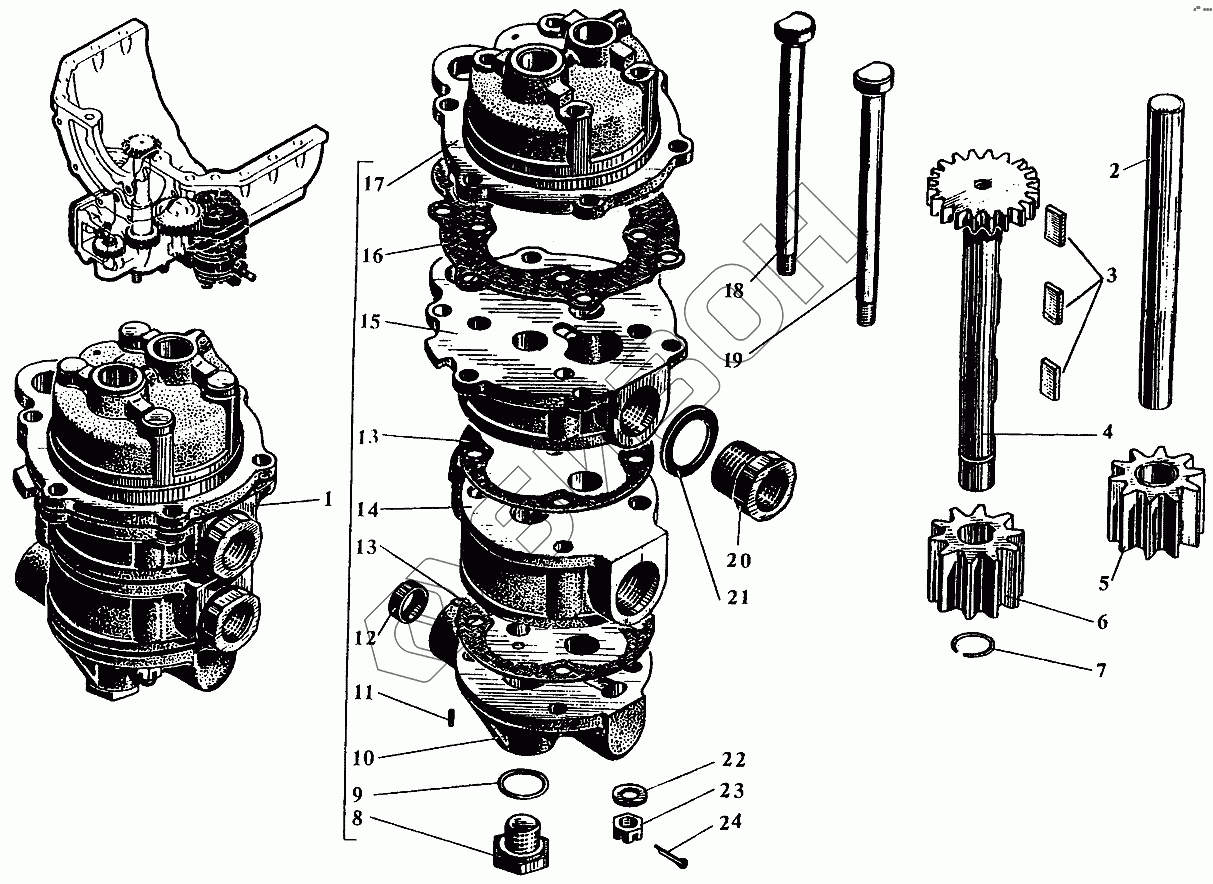

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Детали масляного насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.512-05-3 | Корпус масляного насоса |
Загрузка ...
|
|
| 2 | 3312-22 | Ось ведомых шестерен |
Загрузка ...
|
|
| 3 | 312-30-51 | Шпонка |
Загрузка ...
|
|
| 4 | 312-21-52 | Валик ведущий |
Загрузка ...
|
|
| 5 | сб.312-35-1Б | Шестерня ведомая |
Загрузка ...
|
|
| 6 | 3312-25 | Шестерня ведущая |
Загрузка ...
|
|
| 7 | 312-29 | Кольцо упорное |
Загрузка ...
|
|
| 8 | 312-38-2 | Заглушка |
Загрузка ...
|
|
| 9 | 355-22 | Кольцо уплотнительное 20х26 |
Загрузка ...
|
|
| 10 | 3312-07-1 | Крышка нижняя |
Загрузка ...
|
|
| 11 | 312-87 | Шуруп стопорный |
Загрузка ...
|
|
| 12 | 312-86 | Седло редукционного клапана |
Загрузка ...
|
|
| 13 | 312-57 | Прокладка |
Загрузка ...
|
|
| 14 | 512-06-3 | Корпус |
Загрузка ...
|
|
| 15 | 512-20-1 | Корпус |
Загрузка ...
|
|
| 16 | 312-58 | Прокладка |
Загрузка ...
|
|
| 17 | 312-19-8 | Крышка верхняя |
Загрузка ...
|
|
| 18 | 3312-31А | Болт призонный |
Загрузка ...
|
|
| 19 | 3312-24А | Болт стяжной |
Загрузка ...
|
|
| 20 | 512-88-1 | Втулка |
Загрузка ...
|
|
| 21 | 412-76А | Прокладка |
Загрузка ...
|
|
| 22 | 353-07-1 | Шайба чистая 10 |
Загрузка ...
|
|
| 23 | 351-25-2 | Гайка М10 |
Загрузка ...
|
|
| 24 | 354-27 | Шплинт разводной 2х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
