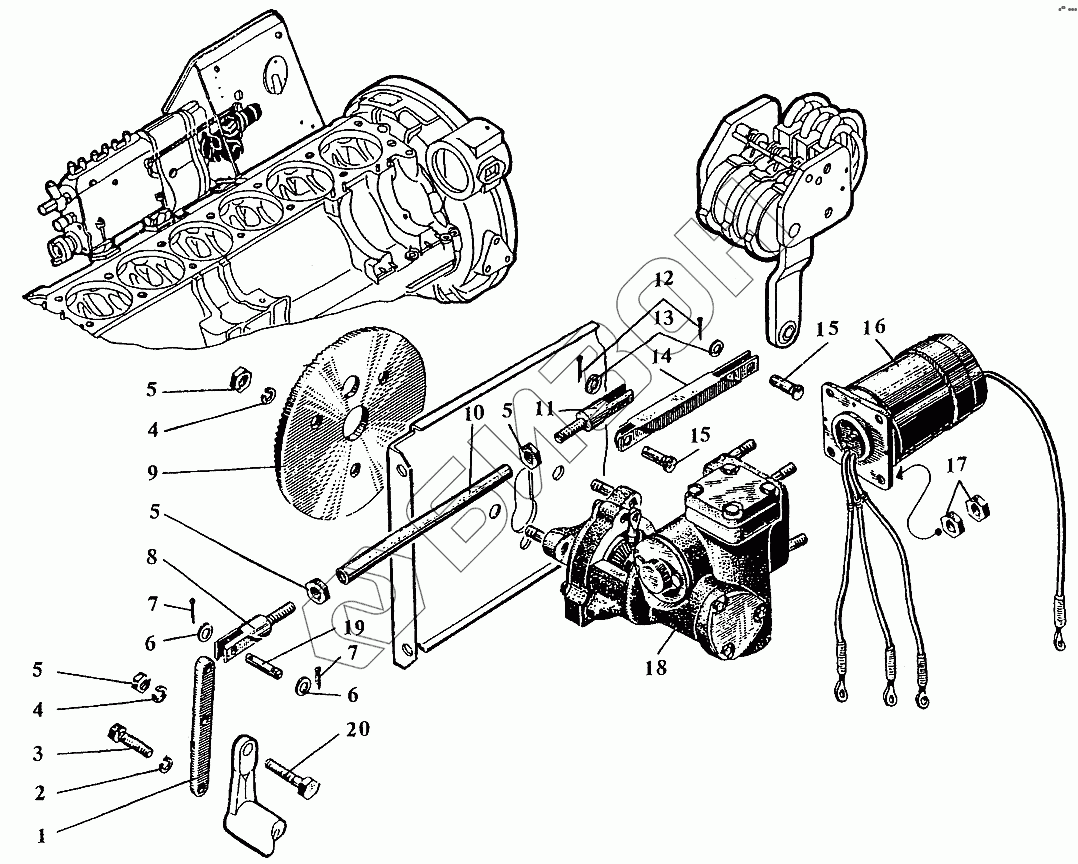

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Дистанционное управление дизелем
сб.587-02-9
1
2
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| сб.587-02-9 | сб.587-02-9 | Электромеханизм дистанционного управления |
Загрузка ...
|
|
| 1 | 537-63-30 | Планка |
Загрузка ...
|
|
| 2 | 353-23 | Шайба пружинная 6Т |
Загрузка ...
|
|
| 3 | 356-16А | Болт М6х14 |
Загрузка ...
|
|
| 4 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 5 | 351-02 | Гайка М8 |
Загрузка ...
|
|
| 6 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
|
| 7 | 354-19 | Шплинт разводной 3,2х18 |
Загрузка ...
|
|
| 8 | 334-14А | Вилка тяги подачи |
Загрузка ...
|
|
| 9 | 537-18-21-1 | Диск зубчатый |
Загрузка ...
|
|
| 10 | 537-60-32 | Тяга |
Загрузка ...
|
|
| 11 | 537-64-32 | Вилка |
Загрузка ...
|
|
| 12 | 354-17 | Шплинт разводной 2х12 |
Загрузка ...
|
|
| 13 | 353-04-1 | Шайба чистая 6 |
Загрузка ...
|
|
| 14 | 1237-82-60Б | Тяга |
Загрузка ...
|
|
| 15 | 537-63-32 | Палец |
Загрузка ...
|
|
| 16 | ДП60-90-С01 | Электродвигатель ДП60-90-С01 |
Загрузка ...
|
|
| 16 | сб.587-06-8 | Электродвигатель МУ-320 в сборе |
Загрузка ...
|
|
| 17 | 351-13 | Гайка М5 |
Загрузка ...
|
|
| 18 | сб.587-05-9 | Редуктор дистанционного управления |
Загрузка ...
|
|
| 19 | 334-24 | Валик тяги |
Загрузка ...
|
|
| 20 | 556-07 | Болт М8х22 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
