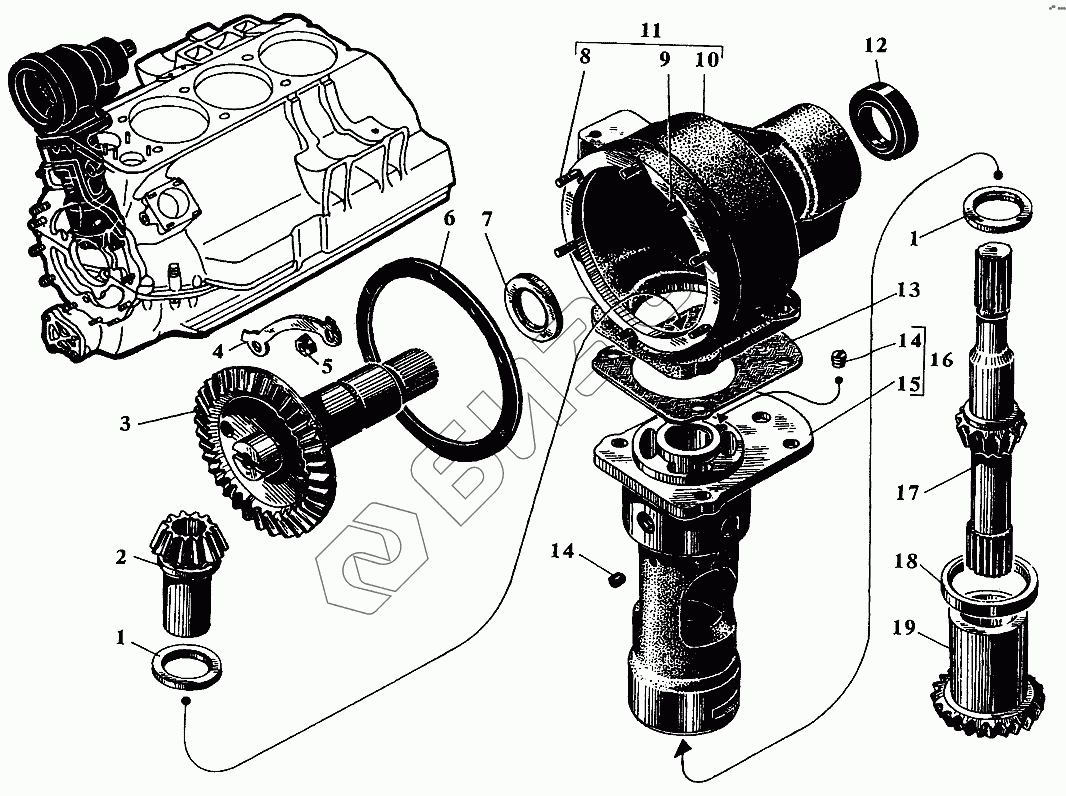

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Привод топливного насоса
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 308-72-2 | Кольцо установочное |
Загрузка ...
|
|
| 2 | 308-65-4 | Шестерня вертикального валика верхняя |
Загрузка ...
|
|
| 3 | 508-40 | Валик привода топливного насоса |
Загрузка ...
|
|
| 4 | 353-43 | Шайба стопорная 7 |
Загрузка ...
|
|
| 5 | 351-06 | Гайка М6 |
Загрузка ...
|
|
| 6 | 308-56 | Прокладка |
Загрузка ...
|
|
| 7 | 308-107 | Кольцо установочное |
Загрузка ...
|
|
| 8 | 550-101 | Шпилька М6х26 |
Загрузка ...
|
|
| 9 | 352-03 | Штифт цилиндрический 5х12 |
Загрузка ...
|
|
| 10 | 508-30-8 | Корпус привода топливного насоса |
Загрузка ...
|
|
| 11 | сб.508-04-1 | Корпус привода топливного насоса |
Загрузка ...
|
|
| 12 | сб.308-170 | Манжета с пружиной |
Загрузка ...
|
|
| 13 | 308-94-2 | Прокладка |
Загрузка ...
|
|
| 14 | 356-63 | Заглушка |
Загрузка ...
|
|
| 15 | 308-20-8 | Подшипник вертикального валика |
Загрузка ...
|
|
| 16 | сб.308-145 | Подшипник вертикального валика |
Загрузка ...
|
|
| 17 | 308-63-7 | Валик вертикальный |
Загрузка ...
|
|
| 18 | 308-22-1 | Кольцо установочное |
Загрузка ...
|
|
| 19 | 308-64-2 | Шестерня вертикального валика нижняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
