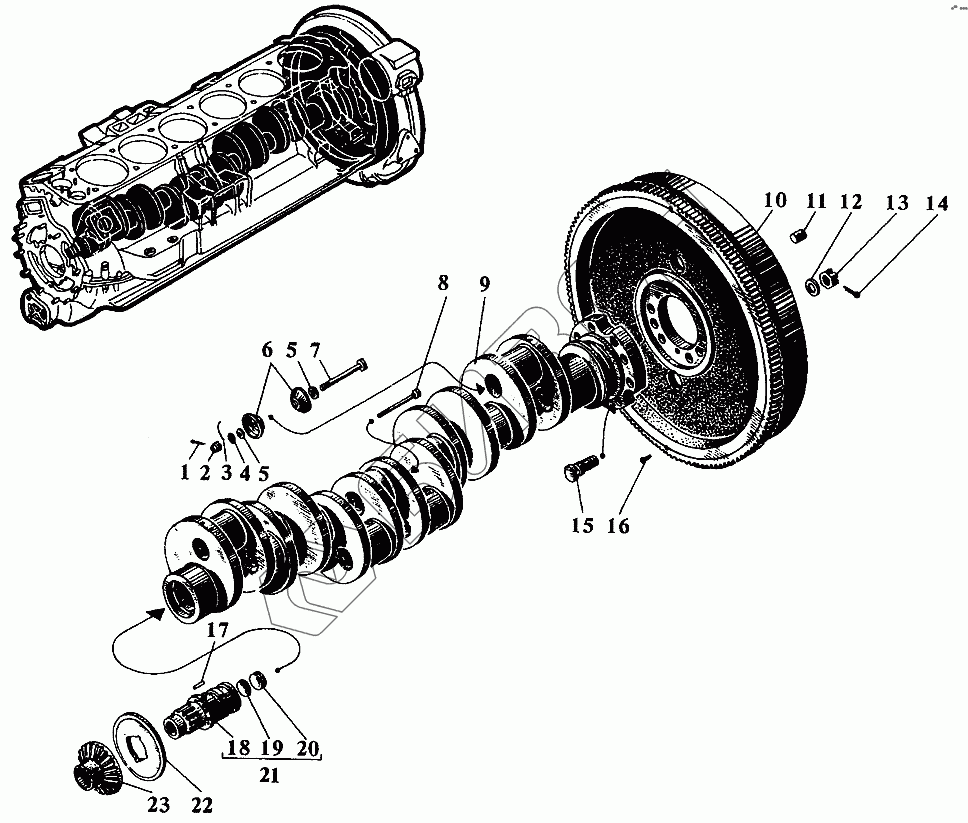

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Вал коленчатый
1
2
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 354-12 | Шплинт разводной 2х20 |
Загрузка ...
|
|
| 2 | 305-45-1 | Гайка |
Загрузка ...
|
|
| 3 | 305-44-1 | Подмотка |
Загрузка ...
|
|
| 4 | 353-05-1 | Шайба чистая 8 |
Загрузка ...
|
|
| 5 | 305-13 | Прокладка |
Загрузка ...
|
|
| 6 | 505-08 | Заглушка коренной и шатунной шеек |
Загрузка ...
|
|
| 7 | 305-10 | Болт заглушек шатунной шейки |
Загрузка ...
|
|
| 7 | 305-10А | Болт заглушек шатунной шейки |
Загрузка ...
|
|
| 8 | 305-11 | Болт заглушек коренной шейки |
Загрузка ...
|
|
| 8 | 305-11А | Болт заглушек коренной шейки |
Загрузка ...
|
|
| 9 | сб.505-01-6-01 | Вал коленчатый с маховиком |
Загрузка ...
|
|
| 10 | сб.505-02-5 | Маховик |
Загрузка ...
|
|
| 11 | 552-02 | Штифт цилиндрический 20х45 |
Загрузка ...
|
|
| 12 | 402-45 | Шайба |
Загрузка ...
|
|
| 13 | 505-74-1 | Гайка болта маховика |
Загрузка ...
|
|
| 14 | 354-15 | Шплинт разводной 3,2х25 |
Загрузка ...
|
|
| 15 | 505-68-3 | Болт маховика |
Загрузка ...
|
|
| 16 | 556-204 | Винт М8х20 |
Загрузка ...
|
|
| 17 | 352-47 | Штифт цилиндрический 5х24 |
Загрузка ...
|
|
| 18 | 1205-07 | Хвостовик коленчатого вала |
Загрузка ...
|
|
| 19 | 305-53 | Прокладка |
Загрузка ...
|
|
| 20 | 305-52 | Заглушка |
Загрузка ...
|
|
| 21 | сб.1205-04 | Хвостовик коленчатого вала |
Загрузка ...
|
|
| 22 | 305-18-2 | Кольцо упорное |
Загрузка ...
|
|
| 23 | 305-17А | Шестерня коленчатого вала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
