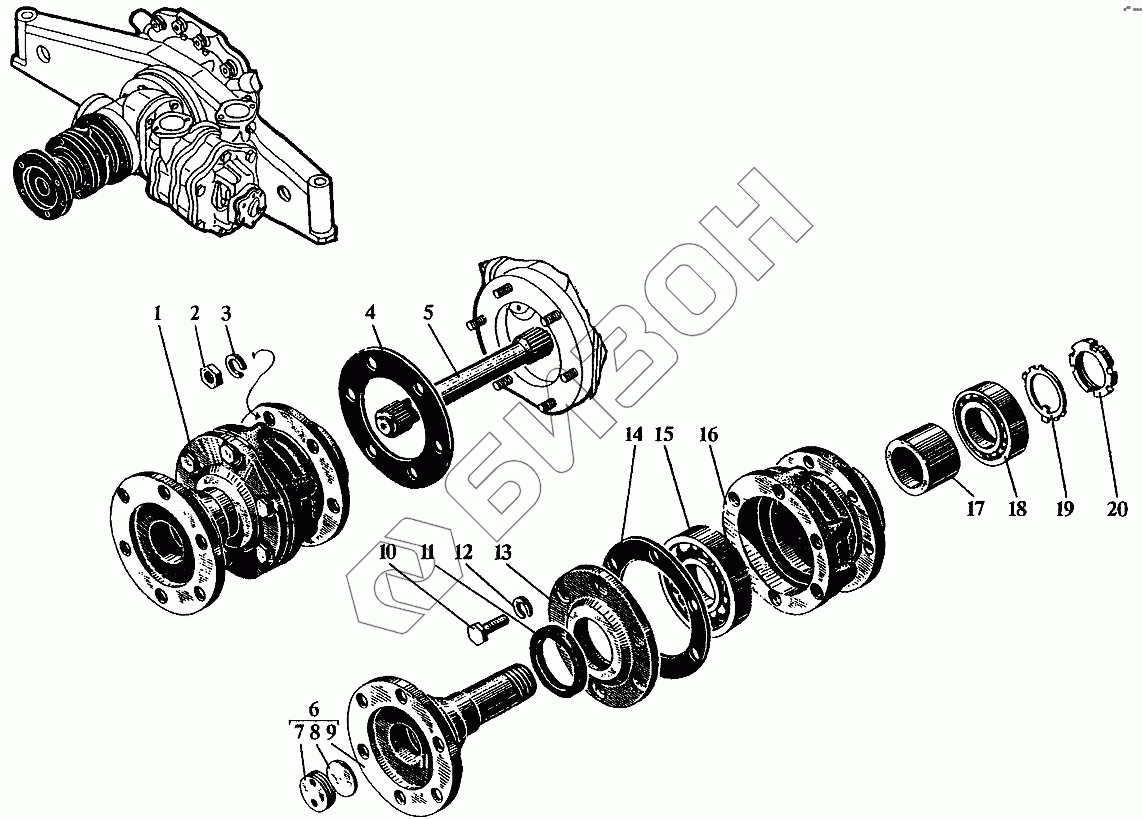

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Вал отбора мощности
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | сб.563-03-01 | Вал отбора мощности |
Загрузка ...
|
|
| 2 | 351-50 | Гайка М10 |
Загрузка ...
|
|
| 3 | 353-26 | Шайба пружинная 10Т |
Загрузка ...
|
|
| 4 | 524-38-1 | Прокладка |
Загрузка ...
|
|
| 5 | 524-14-2 | Рессора |
Загрузка ...
|
|
| 6 | сб.563-01-01 | Вал отбора мощности |
Загрузка ...
|
|
| 7 | 305-52 | Заглушка |
Загрузка ...
|
|
| 8 | 305-53 | Прокладка |
Загрузка ...
|
|
| 9 | 563-19-5 | Вал отбора мощности |
Загрузка ...
|
|
| 10 | 556-07 | Болт М8х22 |
Загрузка ...
|
|
| 11 | [Манжета 1.1-55х80-4] | Манжета 1.1-55х80-4 |
Загрузка ...
|
|
| 12 | 353-24 | Шайба пружинная 8Т |
Загрузка ...
|
|
| 13 | 563-11-6 | Крышка |
Загрузка ...
|
|
| 14 | 563-12 | Прокладка |
Загрузка ...
|
|
| 15 | 309К | Шарикоподшипник |
Загрузка ...
|
|
| 16 | 563-10 | Корпус вала отбора мощности |
Загрузка ...
|
|
| 17 | 563-13 | Втулка |
Загрузка ...
|
|
| 18 | 308 | Шарикоподшипник |
Загрузка ...
|
|
| 19 | 563-15 | Шайба замковая |
Загрузка ...
|
|
| 20 | 563-16 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
