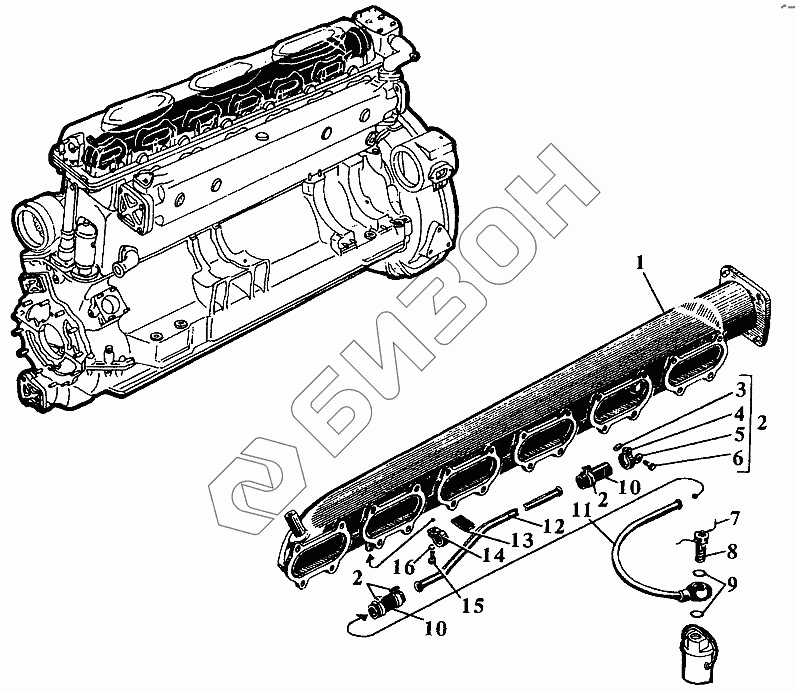

Графический каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2. Впускной коллектор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
сб.519-44-1 сб.519-44-1 Трубопровод откачки газов из картера
Загрузка ...
1 сб.519-01-3 Коллектор впускной правый
Загрузка ...
2 сб.520Н-08 Хомут
Загрузка ...
3 321-18-1 Гайка М6
Загрузка ...
4 520Н-16 Лента хомута
Загрузка ...
5 353-04-1 Шайба чистая 6
Загрузка ...
6 321-17 Болт хомута
Загрузка ...
7 354-22-04 Проволока стопорная
Загрузка ...
8 320-63-1 Зажим
Загрузка ...
9 355-13 Кольцо уплотнительное 22х30
Загрузка ...
10 520Н-09 Шланг
Загрузка ...
11 сб.519-43 Трубка
Загрузка ...
12 519-42-1 Трубка
Загрузка ...
13 420-149-3 Прокладка
Загрузка ...
14 320-86 Хомут подвесной
Загрузка ...
15 556-05 Болт М8х16
Загрузка ...
16 353-24 Шайба пружинная 8Т
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
