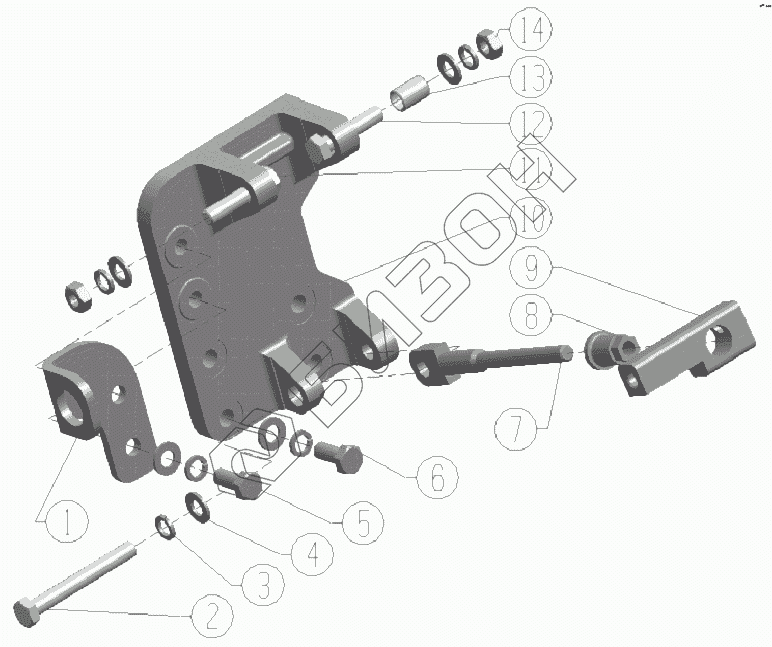

Графический каталог запасных частей к технике: BAW Двигатель BAW-1044 E2. Compressor assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4100QBZL-03-020-FT Front lifting eye
Загрузка ...
2 GB/T5783-2000 Bolt
Загрузка ...
3 GB93-87 Шайба
Загрузка ...
4 GB97-85 Washer
Загрузка ...
5 GB/T5783-2000 Bolt
Загрузка ...
6 GB/T5783-2000 Bolt
Загрузка ...
7 4100QBZL-19-003A Spread pressing pole
Загрузка ...
8 4100QBZL-19-006 Spread pressing slipcover
Загрузка ...
9 4100QBZL-19-002B Compressor adjusting pole
Загрузка ...
10 4100QBZL-19.01A Compressor bracket
Загрузка ...
11 GB/T5783-2000 Bolt
Загрузка ...
12 GB/T5783-2000 Bolt
Загрузка ...
13 4100QBZL-19-004 Compressor compaction slipcover
Загрузка ...
14 GB6170-86 Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
