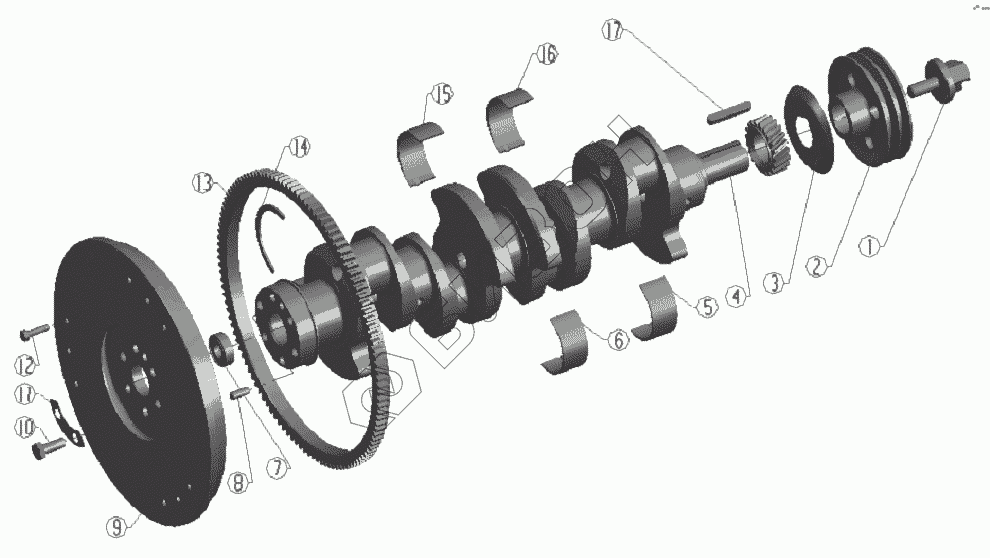

Графический каталог запасных частей к технике: BAW Двигатель BAW-1044 E2. Crankshaft and Flywheel Assembly
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4100QB-05-001-NJ | Bolt, V-belt pulley, crankshaft |
Загрузка ...
|
|
| 2 | 4100QBZL-05.03-FT | V-belt pulley, crankshaft |
Загрузка ...
|
|
| 3 | 4100QBZL-05-004 | Oil baffle disc |
Загрузка ...
|
|
| 4 | 4100QBZ-05-006A | Crankshaft |
Загрузка ...
|
|
| 4 | 4100QB-05-012 | Crankshaft |
Загрузка ...
|
|
| 5 | 4102QB-01-009 | Main bearing lower shells |
Загрузка ...
|
|
| 6 | 4102QB-01-007 | Main bearing lower shells |
Загрузка ...
|
|
| 7 | GB278-82 | Ball bearing 60203-2Z |
Загрузка ...
|
|
| 8 | GB119-86 | Pin |
Загрузка ...
|
|
| 9 | 4100QB-05-008C | Flywheel |
Загрузка ...
|
|
| 10 | 4102QB-05-010 | Bolt, flywheel |
Загрузка ...
|
|
| 11 | 4102QB-05-009A | Check washer |
Загрузка ...
|
|
| 12 | 495QA-05-011 | Bolt, flywheel |
Загрузка ...
|
|
| 13 | 4102QBZ-05-007 | Gear ring of flywheel |
Загрузка ...
|
|
| 14 | 4102QB-01-010 | Crankshaft thrust washer |
Загрузка ...
|
|
| 15 | 4102QB-01-006 | Main bearing upper shells |
Загрузка ...
|
|
| 16 | 4102QB-01-008 | Main bearing upper shells |
Загрузка ...
|
|
| 17 | GB1096-76 | Flat key A10X60 |
Загрузка ...
|
|
| 18 | 255Y | Clutch plate assembly |
Загрузка ...
|
|
| 19 | 255CC | Diaphragm spring pressure plate assembly |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
