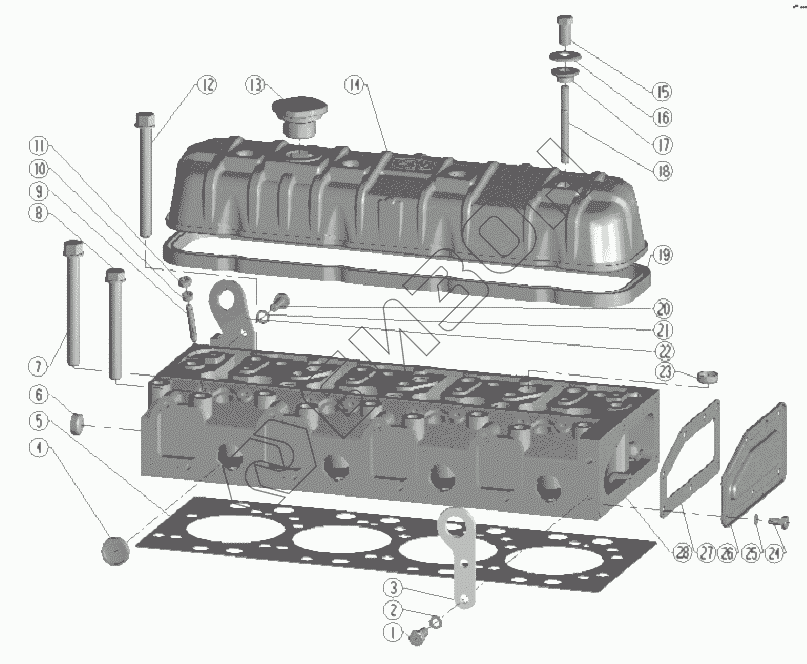

Графический каталог запасных частей к технике: BAW Двигатель BAW-1044 E2. Cylinder Head Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB5783-86 | Болт |
Загрузка ...
|
|
| 2 | GB93-87 | Шайба |
Загрузка ...
|
|
| 3 | 2100QB-03-021 | Rear lifting eye |
Загрузка ...
|
|
| 4 | 495QA-01.01-007 | Plug Ф32 |
Загрузка ...
|
|
| 5 | 4100QBZL-01-005 | Gasket, cylinder head to cylinder block |
Загрузка ...
|
|
| 6 | 495QA-03.01-006 | Plug Ф24 |
Загрузка ...
|
|
| 7 | 4100QB-01-002 | Bolt |
Загрузка ...
|
|
| 8 | 4100QB-01-003 | Bolt cylinder head |
Загрузка ...
|
|
| 9 | GB898-88 | Bolt |
Загрузка ...
|
|
| 10 | GB93-76 | Spring washer 8 |
Загрузка ...
|
|
| 11 | GB51-76 | Nut M8 |
Загрузка ...
|
|
| 12 | 4100QB-01-001 | Bolt |
Загрузка ...
|
|
| 13 | 4100QBZL-03.03.02 | Oil filler cap |
Загрузка ...
|
|
| 14 | 4100QBZL-03.03.01 | Cylinder head cover |
Загрузка ...
|
|
| 15 | 4100QB-03-017 | Nut, cylinder head cover |
Загрузка ...
|
|
| 16 | 4100QB-03-016 | Gasket |
Загрузка ...
|
|
| 17 | 4100QB-03-015 | Seal rubber ring |
Загрузка ...
|
|
| 18 | GB898-88 | Bolt |
Загрузка ...
|
|
| 19 | 4100QB-03-014-FEV | Gasket, cylinder head cover |
Загрузка ...
|
|
| 20 | GB5783-86 | Болт |
Загрузка ...
|
|
| 21 | GB93-87 | Шайба |
Загрузка ...
|
|
| 22 | 4100QBZL-03-020-FT | Front lifting eye |
Загрузка ...
|
|
| 23 | 495QA-03.01-006 | Plug Ф24 |
Загрузка ...
|
|
| 24 | GB21-76 | Bolt |
Загрузка ...
|
|
| 25 | GB93-87 | Шайба |
Загрузка ...
|
|
| 26 | 495QA-03-009 | Cylinder rear cover |
Загрузка ...
|
|
| 27 | 495QA-03-008 | Gasket, rear cover |
Загрузка ...
|
|
| 28 | 4100QBZL-03.01A | Cylinder head |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
