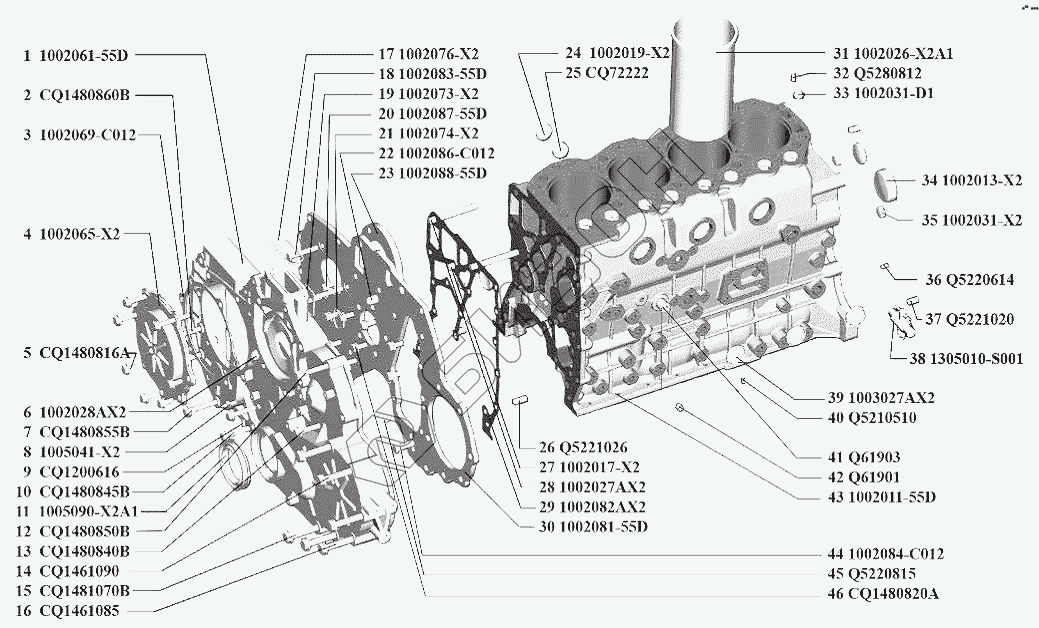

Графический каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2. Блок цилиндров двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1002061-55D | Крышка распределительных шестерен |
Загрузка ...
|
|
| 2 | CQ1480860B | Болт, шайба |
Загрузка ...
|
|
| 3 | 1002069-C012 | Прокладка |
Загрузка ...
|
|
| 4 | 1002065-X2 | Крышка |
Загрузка ...
|
|
| 5 | CQ1480816A | Болт, шайба |
Загрузка ...
|
|
| 6 | 1002028АХ2 | Гайка |
Загрузка ...
|
|
| 7 | CQ1480855B | Болт, шайба |
Загрузка ...
|
|
| 8 | 1005041-X2 | Указатель положения коленчатого вала |
Загрузка ...
|
|
| 9 | CQ1200616 | Шпилька |
Загрузка ...
|
|
| 10 | CQ1480845B | Болт, шайба |
Загрузка ...
|
|
| 11 | 1005090-X2A1 | Сальник |
Загрузка ...
|
|
| 12 | CQ1480850B | Болт, |
Загрузка ...
|
|
| 13 | CQ1480840B | Болт, шайба |
Загрузка ...
|
|
| 14 | CQ1461090 | Болт, шайба |
Загрузка ...
|
|
| 15 | CQ1481070B | Болт |
Загрузка ...
|
|
| 16 | CQ1461085 | Болт, шайба |
Загрузка ...
|
|
| 17 | 1002076-X2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | 1002083-55D | Болт специальный |
Загрузка ...
|
|
| 19 | 1002073-X2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | 1002087-55D | Болт |
Загрузка ...
|
|
| 21 | 1002074-X2 | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | 1002086-C012 | Шпилька |
Загрузка ...
|
|
| 23 | 1002088-55D | Фланец |
Загрузка ...
|
|
| 24 | 1002019-X2 | Заглушка |
Загрузка ...
|
|
| 25 | CQ72222 | Пробка |
Загрузка ...
|
|
| 26 | Q5221026 | Штифт |
Загрузка ...
|
|
| 27 | 1002017-X2 | Штифт |
Загрузка ...
|
|
| 28 | 1002027AX2 | Шпилька |
Загрузка ...
|
|
| 29 | 1002082AX2 | Прокладка |
Загрузка ...
|
|
| 30 | 1002081-55D | Пластина |
Загрузка ...
|
|
| 31 | 1002026-X2A1 | Гильза цилиндра |
Загрузка ...
|
|
| 32 | Q5280812 | Штифт |
Загрузка ...
|
|
| 33 | 1002031-D1 | Заглушка |
Загрузка ...
|
|
| 34 | 1002013-X2 | Заглушка |
Загрузка ...
|
|
| 35 | 1002031-X2 | Заглушка |
Загрузка ...
|
|
| 36 | Q5220614 | Штифт |
Загрузка ...
|
|
| 37 | Q5221020 | Штифт |
Загрузка ...
|
|
| 38 | 1305010-S001 | Краник сливной |
Загрузка ...
|
|
| 39 | 1003027AX2 | Заглушка |
Загрузка ...
|
|
| 40 | Q5210510 | Штифт |
Загрузка ...
|
|
| 41 | Q61903 | Пробка |
Загрузка ...
|
|
| 42 | Q61901 | Пробка |
Загрузка ...
|
|
| 43 | 1002011-55D | Блок цилиндров |
Загрузка ...
|
|
| 44 | 1002084-C012 | Болт специальный |
Загрузка ...
|
|
| 45 | Q5220815 | Шпилька |
Загрузка ...
|
|
| 46 | CQ1480820A | Болт, шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
