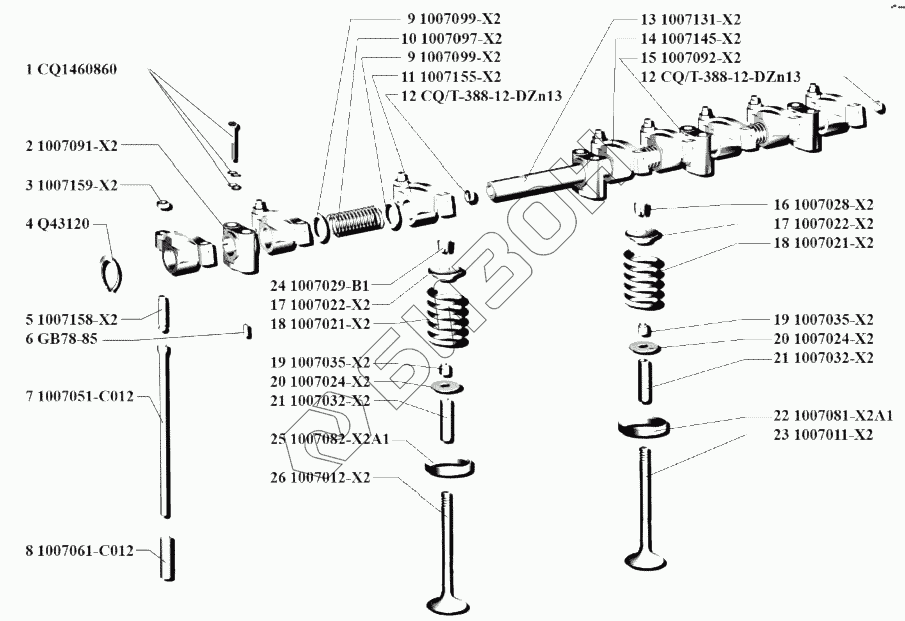

Графический каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2. Клапаны и толкатели клапанов двигателя
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | CQ1460860 | Болт кронштейна коромысла |
Загрузка ...
|
|
| 2 | 1007091-X2 | Опора коромысел |
Загрузка ...
|
|
| 3 | 1007159-X2 | Гайка |
Загрузка ...
|
|
| 4 | Q43120 | Стопорное кольцо |
Загрузка ...
|
|
| 5 | 1007158-X2 | Регулировочный болт |
Загрузка ...
|
|
| 6 | GB78-85 | Штифт |
Загрузка ...
|
|
| 7 | 1007051-C012 | Штанга толкателя |
Загрузка ...
|
|
| 8 | 1007061-C012 | Толкатель |
Загрузка ...
|
|
| 9 | 1007099-X2 | Шайба |
Загрузка ...
|
|
| 10 | 1007097-X2 | Пружина |
Загрузка ...
|
|
| 11 | 1007155-X2 | Коромысло выпускного клапана в сборе |
Загрузка ...
|
|
| 12 | CQ/T-388-12-DZn13 | Пробка |
Загрузка ...
|
|
| 13 | 1007131-X2 | Вал коромысел |
Загрузка ...
|
|
| 14 | 1007145-X2 | Коромысло впускного клапан |
Загрузка ...
|
|
| 15 | 1007092-X2 | Кронштейн вала коромысел |
Загрузка ...
|
|
| 16 | 1007028-X2 | Сухарь впускного клапана |
Загрузка ...
|
|
| 17 | 1007022-X2 | Тарелка пружины |
Загрузка ...
|
|
| 18 | 1007021-X2 | Пружина клапана |
Загрузка ...
|
|
| 19 | 1007035-X2 | Манжета клапана в сборе |
Загрузка ...
|
|
| 20 | 1007024-X2 | Шайба пружины |
Загрузка ...
|
|
| 21 | 1007032-X2 | Направляющая впускного и выпускного клапанов |
Загрузка ...
|
|
| 22 | 1007081-X2A1 | Шайба опорная пружины впускного клапана |
Загрузка ...
|
|
| 23 | 1007011-X2 | Впускной клапан |
Загрузка ...
|
|
| 24 | 1007029-B1 | Сухарь выпускного клапана |
Загрузка ...
|
|
| 25 | 1007082-X2A1 | Шайба опорная пружины выпускного клапана |
Загрузка ...
|
|
| 26 | 1007012-X2 | Выпускной клапан |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
