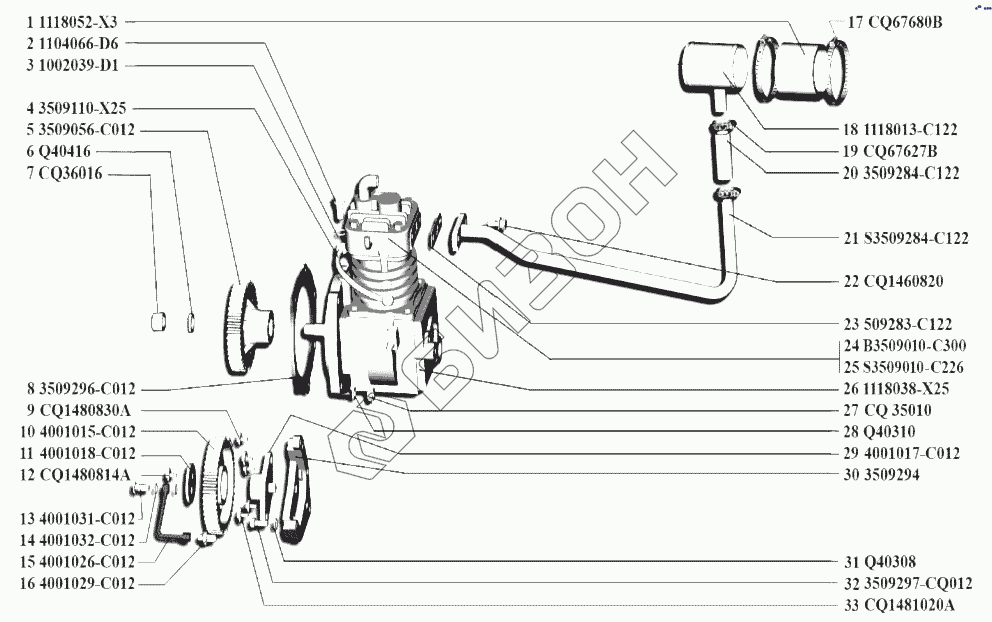

Графический каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2. Компрессор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1118052-X3 | Шланг соединительный воздухозабора |
Загрузка ...
|
|
| 2 | 1104066-D6 | Болт |
Загрузка ...
|
|
| 3 | 1002039-D1 | Шайба |
Загрузка ...
|
|
| 4 | 3509110-X25 | Трубка подвода масла |
Загрузка ...
|
|
| 5 | 3509056-C012 | Шестерня компрессора |
Загрузка ...
|
|
| 6 | Q40416 | Шайба |
Загрузка ...
|
|
| 7 | CQ36016 | Гайка |
Загрузка ...
|
|
| 8 | 3509296-C012 | Прокладка |
Загрузка ...
|
|
| 9 | CQ1480830A | Болт, шайба |
Загрузка ...
|
|
| 10 | 4001015-C012 | Шестерня привода |
Загрузка ...
|
|
| 11 | 4001018-C012 | Шайба |
Загрузка ...
|
|
| 12 | CQ1480814A | Болт, шайба |
Загрузка ...
|
|
| 13 | 4001031-C012 | Болт |
Загрузка ...
|
|
| 14 | 4001032-C012 | Шайба |
Загрузка ...
|
|
| 15 | 4001026-C012 | Трубка подвода масла |
Загрузка ...
|
|
| 16 | 4001029-C012 | Штуцер |
Загрузка ...
|
|
| 17 | CQ67680B | Хомут |
Загрузка ...
|
|
| 18 | 1118013-C122 | Труба всасывающая |
Загрузка ...
|
|
| 19 | CQ67627B | Хомут |
Загрузка ...
|
|
| 20 | 3509284-C122 | Трубка соединительная |
Загрузка ...
|
|
| 21 | S3509284-C122 | Трубка подводящая |
Загрузка ...
|
|
| 22 | CQ1460820 | Болт |
Загрузка ...
|
|
| 23 | 509283-C122 | Прокладка |
Загрузка ...
|
|
| 24 | В3509010-С300 | Компрессор в сборе |
Загрузка ...
|
|
| 25 | S3509010-C226 | Компрессор в сборе |
Загрузка ...
|
|
| 26 | 1118038-X25 | Цилиндр компрессора |
Загрузка ...
|
|
| 27 | CQ35010 | Гайка |
Загрузка ...
|
|
| 28 | Q40310 | Шайба пружинная |
Загрузка ...
|
|
| 29 | 4001017-C012 | Ось шестерни привода |
Загрузка ...
|
|
| 30 | 3509294-C012 | Кронштейн оси шестерни привода |
Загрузка ...
|
|
| 31 | Q40308 | Шайба пружинная |
Загрузка ...
|
|
| 32 | 3509297-CQ012 | Болт |
Загрузка ...
|
|
| 33 | CQ1481020A | Болт, шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
