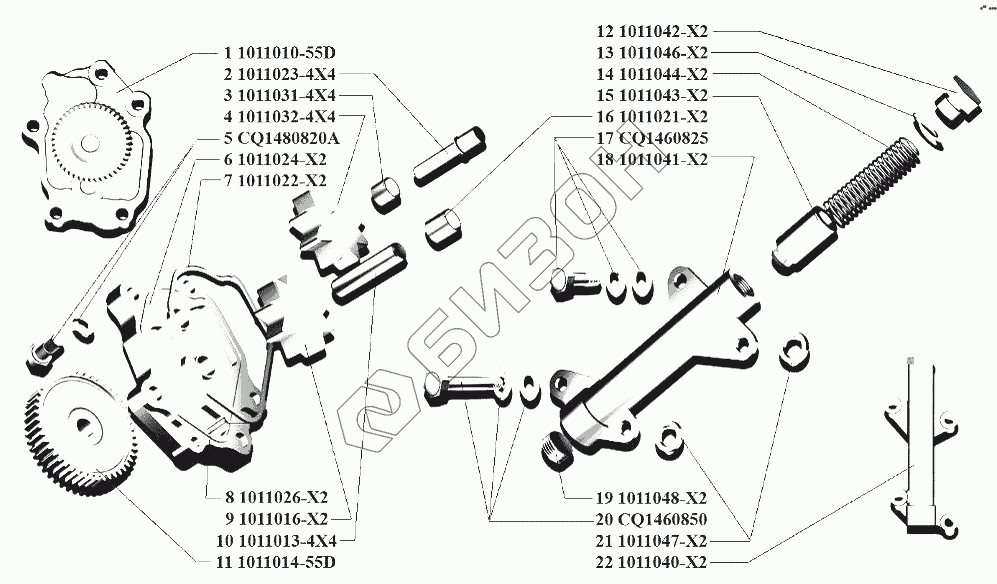

Графический каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2. Насос масляный двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1011010-55D | Насос масляный в сборе |
Загрузка ...
|
|
| 2 | 1011023-4Х4 | Ведомый вал |
Загрузка ...
|
|
| 3 | 1011031-4Х4 | Втулка ведомого вала |
Загрузка ...
|
|
| 4 | 1011032-4Х4 | Ведомая шестерня |
Загрузка ...
|
|
| 5 | CQ1480820A | Болт, шайба |
Загрузка ...
|
|
| 6 | 1011024-Х2 | Крышка насоса |
Загрузка ...
|
|
| 7 | 1011022-Х2 | Прокладка |
Загрузка ...
|
|
| 8 | 1011026-X2 | Установочный штифт |
Загрузка ...
|
|
| 9 | 1011016-X2 | Ведущая шестерня |
Загрузка ...
|
|
| 10 | 1011013-4X4 | Ведущий вал |
Загрузка ...
|
|
| 11 | 1011014-55D | Распределительная шестерня |
Загрузка ...
|
|
| 12 | 1011042-X2 | Пробка пружины |
Загрузка ...
|
|
| 13 | 1011046-X2 | Шайба |
Загрузка ...
|
|
| 14 | 1011044-X2 | Пружина |
Загрузка ...
|
|
| 15 | 1011043-X2 | Клапан редукционный |
Загрузка ...
|
|
| 16 | 1011021-X2 | Втулка |
Загрузка ...
|
|
| 17 | CQ1460825 | Болт |
Загрузка ...
|
|
| 18 | 1011041-X2 | Корпус клапана |
Загрузка ...
|
|
| 19 | 1011048-X2 | Пробка |
Загрузка ...
|
|
| 20 | CQ1460850 | Болт, шайба, шайба плоская |
Загрузка ...
|
|
| 21 | 1011047-X2 | Шайба |
Загрузка ...
|
|
| 22 | 1011040-X2 | Клапан редукционный в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
