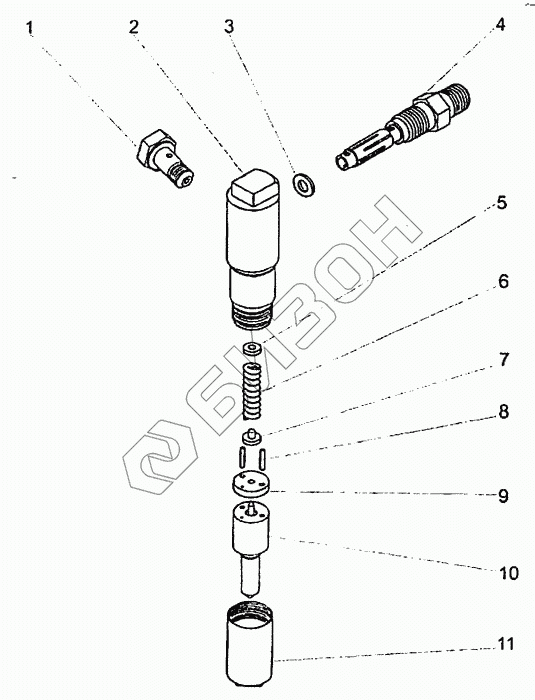

Графический каталог запасных частей к технике: ЧТЗ В-2Ч 8,2/7,8. ФОРСУНКА
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 362.17.016-10 | 362.17.016-10 | Шайба S=1,9-0,1 мм |
Загрузка ...
|
|
| 362.17.016-09 | 362.17.016-09 | Шайба S=1,8-0,1 мм |
Загрузка ...
|
|
| 362.17.016-08 | 362.17.016-08 | Шайба S=1,7-0,1 мм |
Загрузка ...
|
|
| 362.17.016-07 | 362.17.016-07 | Шайба S=1,6-0,1 мм |
Загрузка ...
|
|
| 362.17.016-06 | 362.17.016-06 | Шайба S=1,5-0,1 мм |
Загрузка ...
|
|
| 362.17.016-05 | 362.17.016-05 | Шайба S=1,4-0,1 мм |
Загрузка ...
|
|
| 362.17.016-04 | 362.17.016-04 | Шайба S=1,3-0,1 мм |
Загрузка ...
|
|
| 362.17.016-03 | 362.17.016-03 | Шайба S=1,2-0,1 мм |
Загрузка ...
|
|
| 362.17.016-01 | 362.17.016-01 | Шайба S=1,0-0,1 мм |
Загрузка ...
|
|
| 362.17.016-02 | 362.17.016-02 | Шайба S=1,1-0,1 мм |
Загрузка ...
|
|
| 1 | 362.17.036 | Зажим |
Загрузка ...
|
|
| 2 | 366.17.001-01 | Корпус форсунки |
Загрузка ...
|
|
| 3 | 362.17.035 | Кольцо |
Загрузка ...
|
|
| 4 | 362.17.010 | Штуцер с фильтром |
Загрузка ...
|
|
| 5 | 362.17.016 | Шайба S=0,9-0,1 мм |
Загрузка ...
|
|
| 6 | 362.17.012-04 | Пружина форсунки |
Загрузка ...
|
|
| 7 | 362.17.011 | Штанга |
Загрузка ...
|
|
| 8 | 366.17.004 | Штифт |
Загрузка ...
|
|
| 9 | 366.17.002-01 | Проставка |
Загрузка ...
|
|
| 10 | 366.17.020-01 | Распылитель форсунки |
Загрузка ...
|
|
| 11 | 366.17.003.01 | Гайка распылителя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
