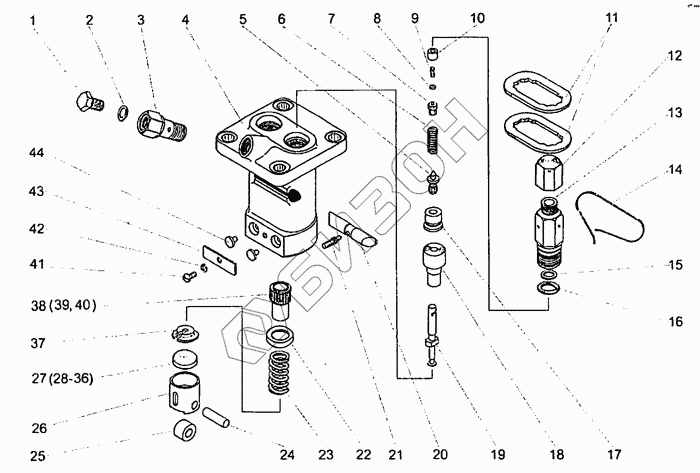

Графический каталог запасных частей к технике: ЧТЗ В-2Ч 8,2/7,8. НАСОС ТОПЛИВНЫЙ
363.27.000
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 363.27.000 | 363.27.000 | Насос топливный |
Загрузка ...
|
|
| 362.27.070 | 362.27.070 | Пара плунжерная |
Загрузка ...
|
|
| 1 | 362.27.035 | Пробка |
Загрузка ...
|
|
| 2 | 327-126 | Прокладка |
Загрузка ...
|
|
| 3 | 362.27.034 | Штуцер |
Загрузка ...
|
|
| 4 | 362.27.001 | Корпус топливного насоса |
Загрузка ...
|
|
| 5 | 362.27.080 | Клапан нагнетательный |
Загрузка ...
|
|
| 5 | 362.27.009 | Клапан нагнетательный |
Загрузка ...
|
|
| 6 | 362.27.012 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 7 | 362.27.006 | Седло обратного клапана |
Загрузка ...
|
|
| 8 | 362.27.005 | Клапан обратный |
Загрузка ...
|
|
| 9 | 362.27.003 | Пружина |
Загрузка ...
|
|
| 10 | 362.27.004 | Вставка |
Загрузка ...
|
|
| 11 | 363.27.004 | Планка стопорная |
Загрузка ...
|
|
| 12 | 329-21 | Гайка |
Загрузка ...
|
|
| 13 | 362.27.020 | Штуцер нажимной |
Загрузка ...
|
|
| 13 | 362.27.002-01 | Штуцер нажимной |
Загрузка ...
|
|
| 14 | 354-22 | Проволока стопорная L=100 |
Загрузка ...
|
|
| 15 | 362.27.028-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 355.48.011 | Кольцо |
Загрузка ...
|
|
| 17 | 362.27.008 | Седло нагнетательного клапана |
Загрузка ...
|
|
| 18 | 362.27.018 | Гильза плунжера |
Загрузка ...
|
|
| 19 | 362.27.017-01 | Плунжер |
Загрузка ...
|
|
| 20 | 362.27.013-01 | Рейка регулирующая |
Загрузка ...
|
|
| 20 | 363.27.010 | Рейка регулирующая |
Загрузка ...
|
|
| 21 | 363.27.001 | Поводок |
Загрузка ...
|
|
| 22 | 362.27.021 | Тарелка пружины верхняя |
Загрузка ...
|
|
| 23 | 362.27.023 | Пружина плунжера |
Загрузка ...
|
|
| 24 | 362.27.033 | Палец толкателя |
Загрузка ...
|
|
| 25 | 362.27.032 | Ролик толкателя |
Загрузка ...
|
|
| 26 | 362.27.031 | Толкатель |
Загрузка ...
|
|
| 27 | 362.27.036 | Пята |
Загрузка ...
|
|
| 28 | 362.27.036-01 | Пята |
Загрузка ...
|
|
| 29 | 362.27.036-02 | Пята |
Загрузка ...
|
|
| 30 | 362.27.036-03 | Пята |
Загрузка ...
|
|
| 31 | 362.27.036-04 | Пята |
Загрузка ...
|
|
| 32 | 362.27.036-05 | Пята |
Загрузка ...
|
|
| 33 | 362.27.036-06 | Пята |
Загрузка ...
|
|
| 34 | 362.27.036-07 | Пята |
Загрузка ...
|
|
| 35 | 362.27.036-08 | Пята |
Загрузка ...
|
|
| 36 | 362.27.036-09 | Пята |
Загрузка ...
|
|
| 37 | 362.27.022-01 | Тарелка |
Загрузка ...
|
|
| 38 | 362.27.026-01 | Гильза поворотная |
Загрузка ...
|
|
| 39 | 362.27.026-02 | Гильза поворотная |
Загрузка ...
|
|
| 40 | 362.27.026-03 | Гильза поворотная |
Загрузка ...
|
|
| 41 | М4-6gх8.58.019 | Винт В |
Загрузка ...
|
|
| 42 | 353-93-1 | Шайба 5Т65Г |
Загрузка ...
|
|
| 43 | 362.27.016 | Планка |
Загрузка ...
|
|
| 44 | 362.27.024 | Штифт установочный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
