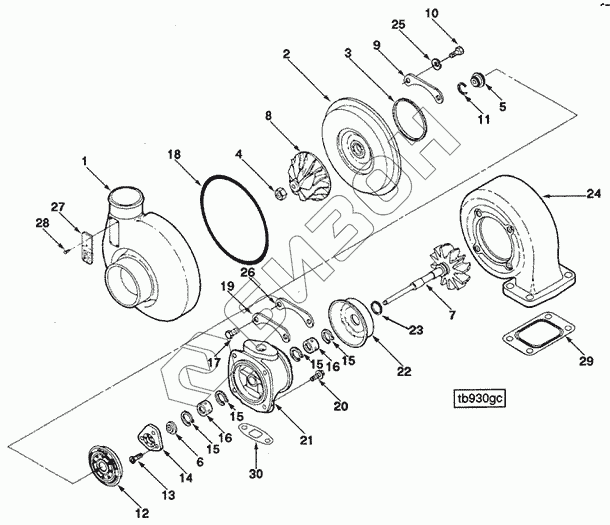

Графический каталог запасных частей к технике: Cummins-4BT3.9. TURBOCHARGER
3524121
3802124
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
15
15
15
15
16
16
16
17
17
18
19
20
20
21
22
23
23
24
25
25
26
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3524121 | 3524121 | Turbocharger |
Загрузка ...
|
|
| 3523176 | 3523176 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 3802147 | 3802147 | Kit, Turbo Repair |
Загрузка ...
|
|
| 3523176 | 3523176 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 3802124 | 3802124 | Turbocharger |
Загрузка ...
|
|
| 3523Э58 | 3523Э58 | Seal, О Ring |
Загрузка ...
|
|
| 3545652 | 3545652 | Kit, Turbo Repair |
Загрузка ...
|
|
| 3523323 | 3523323 | Rotor Assembly |
Загрузка ...
|
|
| 1 | 3521848 | Housing, Compressor |
Загрузка ...
|
|
| 2 | 3521121 | Diffuser, Turbocharger |
Загрузка ...
|
|
| 3 | 3502449 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 3 | 3502449 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 4 | 3503562 | Nut, Lock |
Загрузка ...
|
|
| 5 | 3503662 | Slinger, Oil |
Загрузка ...
|
|
| 6 | 3518Э80 | Collar, Thrust |
Загрузка ...
|
|
| 7 | 3519336 | Shaft & Wheel |
Загрузка ...
|
|
| 8 | 3521863 | Impeller, Tur Compressor |
Загрузка ...
|
|
| 9 | 3502734 | Plate, Clamping |
Загрузка ...
|
|
| 10 | 3759526 | Screw, Hexagon Head Set |
Загрузка ...
|
|
| 11 | 3758848 | Seal, Split Ring |
Загрузка ...
|
|
| 11 | 3758848 | Seal, Split Ring |
Загрузка ...
|
|
| 12 | 3503668 | Baffle, Oil |
Загрузка ...
|
|
| 13 | 3503347 | Screw, Flat Head Cap |
Загрузка ...
|
|
| 13 | 3503347 | Screw, Flat Head Cap |
Загрузка ...
|
|
| 14 | 3525739 | Bearing, Tur Thrust |
Загрузка ...
|
|
| 14 | 3525739 | Bearing, Tur Thrust |
Загрузка ...
|
|
| 15 | 3762259 | Ring, Retaining |
Загрузка ...
|
|
| 15 | 3762259 | Ring, Retaining |
Загрузка ...
|
|
| 16 | 3503100 | Bearing, Turbocharger |
Загрузка ...
|
|
| 16 | 3503100 | Bearing, Turbocharger |
Загрузка ...
|
|
| 17 | 3759917 | Screw, Hexagon Head Set |
Загрузка ...
|
|
| 17 | 3759917 | Screw, Hexagon Head Set |
Загрузка ...
|
|
| 18 | 3523958 | Seal, O'Ring |
Загрузка ...
|
|
| 19 | 3501188 | Plate, Clamping |
Загрузка ...
|
|
| 20 | 3527184 | Screw, Hex Flange Head Cap |
Загрузка ...
|
|
| 20 | 3527184 | Screw, Hex Flange Head Cap |
Загрузка ...
|
|
| 21 | 3520702 | Housing, Tur Bearing |
Загрузка ...
|
|
| 22 | 3519302 | Shield, Turbocharger Heat |
Загрузка ...
|
|
| 23 | 375S754 | Seal, Split Ring |
Загрузка ...
|
|
| 23 | 3756754 | Seal, Split Ring |
Загрузка ...
|
|
| 24 | 3524123 | Housing, Turbine |
Загрузка ...
|
|
| 25 | 3518004 | Washer, Lock |
Загрузка ...
|
|
| 25 | 3518004 | Washer, Lock |
Загрузка ...
|
|
| 26 | 3501102 | Lock plate |
Загрузка ...
|
|
| 27 | 3527619 | Data plate |
Загрузка ...
|
|
| 28 | 3519163 | Screw, Drive |
Загрузка ...
|
|
| 29 | 3901356 | Gasket, Turbocharger |
Загрузка ...
|
|
| 29 | 3901356 | Gasket, Turbocharger |
Загрузка ...
|
|
| 30 | 3914388 | Gasket, Oil Drain |
Загрузка ...
|
|
| 30 | 3914388 | Gasket, Oil Drain |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
