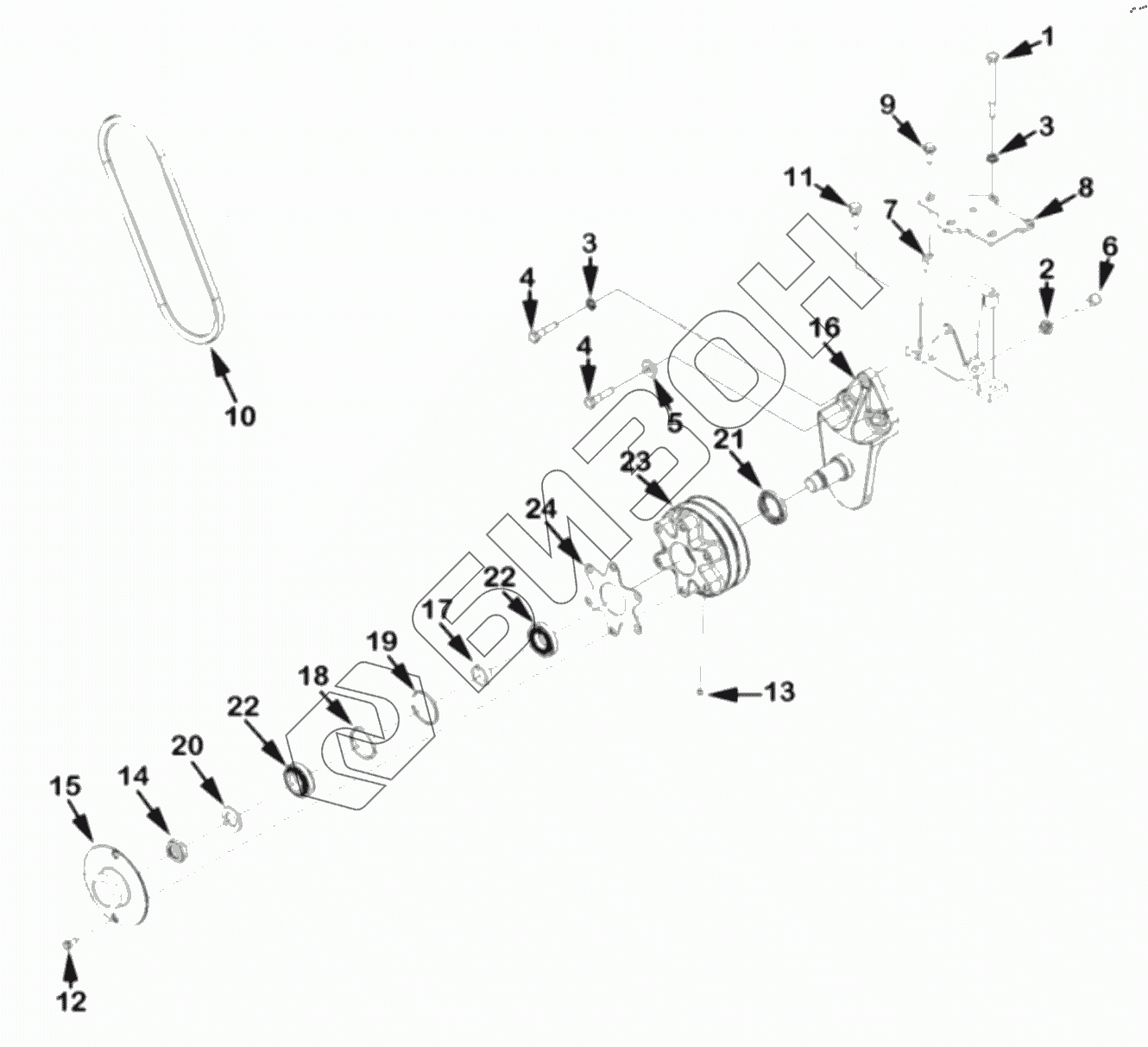

Графический каталог запасных частей к технике: Cummins QSNT-G. DRIVE, FAN FA 1681
1
2
3
3
4
4
5
6
7
9
10
12
13
14
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4915469 | 4915469 | HUB, FAN |
Загрузка ...
|
|
| 1 | 3069633 | SCREW, HEXAGON HEAD CAP |
Загрузка ...
|
|
| 2 | S 285 | NUT, HEAVY HEXAGON JAM |
Загрузка ...
|
|
| 3 | S 608 | WASHER, LOCK |
Загрузка ...
|
|
| 4 | 69952 | SCREW, HEXAGON HEAD CAP |
Загрузка ...
|
|
| 5 | 117267 | WASHER, COUNTER WEIGHT |
Загрузка ...
|
|
| 6 | 166777 | SCREW, HEXAGON HEAD CAP |
Загрузка ...
|
|
| 7 | 4297022 | BRACKET, FAN |
Загрузка ...
|
|
| 9 | 3015282 | SCREW, CAPTIVE WASHER CAP |
Загрузка ...
|
|
| 10 | 3040386 | BELT, V |
Загрузка ...
|
|
| 12 | S 117 | SCREW HEXAGON HEAD |
Загрузка ...
|
|
| 13 | S 911 B | PLUG, PIPE |
Загрузка ...
|
|
| 14 | 142176 | NUT, LOCK |
Загрузка ...
|
|
| 15 | 210888 | COVER, FAN HUB |
Загрузка ...
|
|
| 16 | 211854 | SPINDLE, FAN |
Загрузка ...
|
|
| 17 | 217008 | ACCESSORY DRIVE |
Загрузка ...
|
|
| 18 | 217011 | SPACER, BEARING |
Загрузка ...
|
|
| 19 | 3001280 | RING, RETAINING |
Загрузка ...
|
|
| 20 | 3012467 | WASHER, PLATE |
Загрузка ...
|
|
| 21 | 3062393 | SEAL, OIL |
Загрузка ...
|
|
| 22 | 3655115 | BEARING, ROLLER |
Загрузка ...
|
|
| 23 | 4296216 | PULLEY, FAN |
Загрузка ...
|
|
| 24 | 4913829 | GASKET, FAN SPACER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
