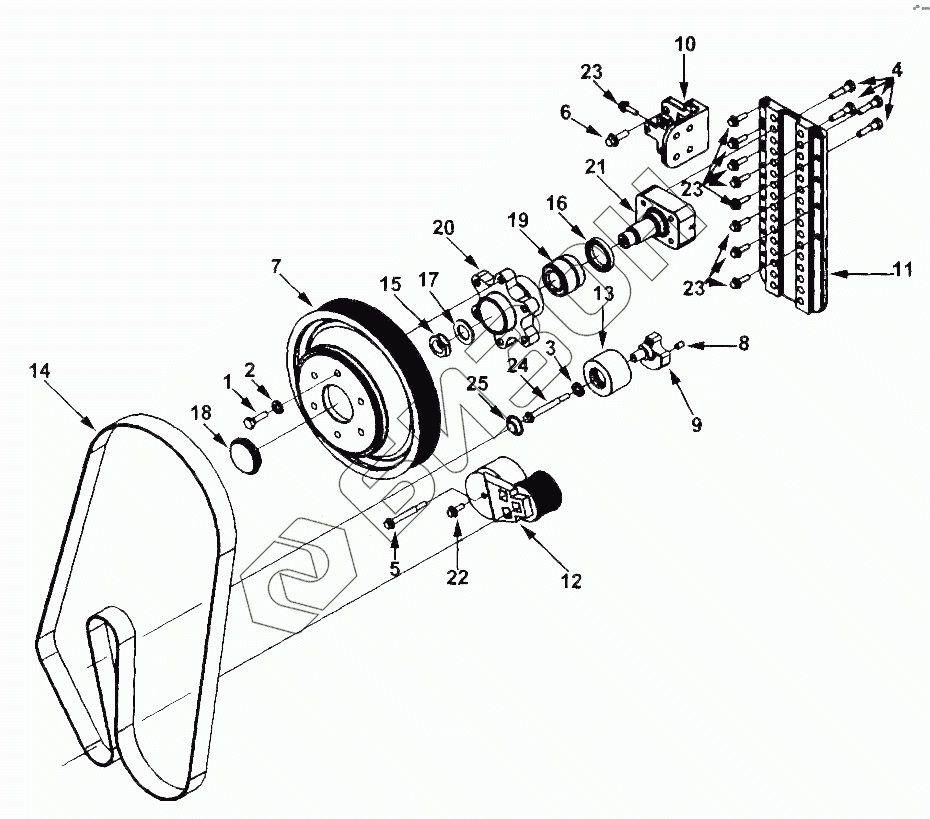

Графический каталог запасных частей к технике: Cummins QSX-15 I. FA1480 Fan Drive
1
2
3
4
5
6
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3681793 | 3681793 | Hub, Fan |
Загрузка ...
|
|
| 1 | S113 | SCREW, HEXAGON HEAD CAP |
Загрузка ...
|
|
| 2 | 3895517 | Washer, Plain |
Загрузка ...
|
|
| 3 | 3026269 | Washer, Plain |
Загрузка ...
|
|
| 4 | 3093940 | Болт с фланцем и шестигранной головкой |
Загрузка ...
|
|
| 5 | 3093936 | Screw, Hex Flange Head Cap |
Загрузка ...
|
|
| 6 | 3093939 | Screw, HeFagon Head Cap |
Загрузка ...
|
|
| 6 | 70760 | Dowel, Pin |
Загрузка ...
|
|
| 7 | 3095219 | Pulley, Fan |
Загрузка ...
|
|
| 9 | 3681715 | Adapter, Pilot |
Загрузка ...
|
|
| 10 | 3681129 | Support, Belt Tensioner |
Загрузка ...
|
|
| 11 | 3681130 | Bracket, Fan |
Загрузка ...
|
|
| 12 | 3104029 | Tensioner, Beit |
Загрузка ...
|
|
| 13 | 3681587 | Pulley, Idler |
Загрузка ...
|
|
| 14 | 3100269 | Belt, V Ribbed |
Загрузка ...
|
|
| 15 | 142176 | NUT, LOCK |
Загрузка ...
|
|
| 16 | 200307 | SEAL, OIL |
Загрузка ...
|
|
| 17 | 3012467 | WASHER, PLATE |
Загрузка ...
|
|
| 18 | 3063844 | Cover, Fan Hub |
Загрузка ...
|
|
| 19 | 3081164 | Bearing, Roller |
Загрузка ...
|
|
| 20 | 3095221 | Hub, Fan |
Загрузка ...
|
|
| 21 | 3681705 | Spindle, Fan |
Загрузка ...
|
|
| 22 | 3902460 | Винт с шестигранной головкой |
Загрузка ...
|
|
| 23 | 3903112 | Винт, шестигр. головка |
Загрузка ...
|
|
| 24 | 3914407 | Болт с фланцем и шестигранной головкой |
Загрузка ...
|
|
| 25 | 3935013 | Shield, Oust |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
