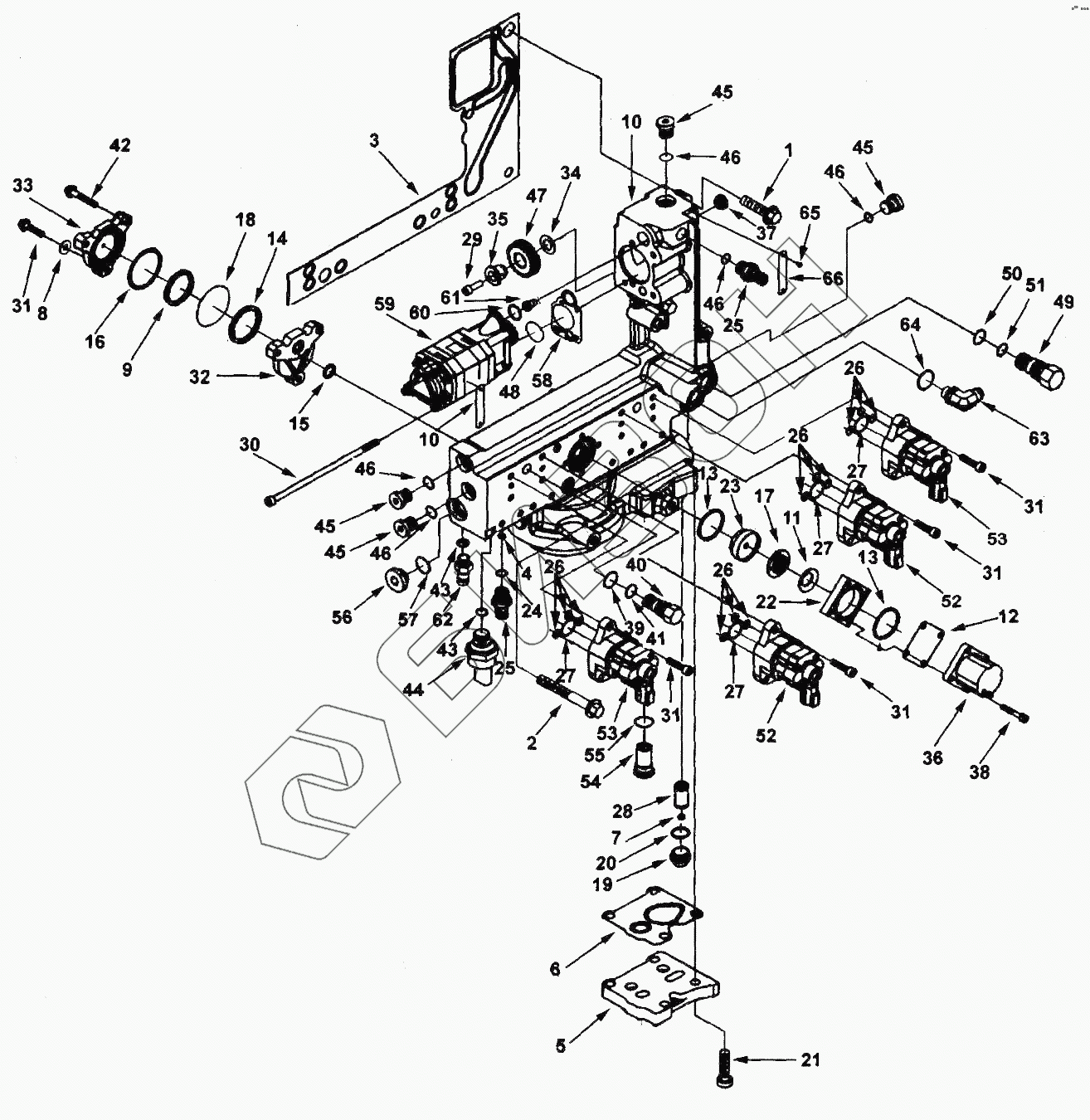

Графический каталог запасных частей к технике: Cummins QSX-15 I. FP11056 Fuel Pump
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
26
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
27
27
27
27
27
28
29
30
31
31
31
31
31
32
33
34
35
36
36
37
38
39
40
41
42
43
43
43
43
44
45
45
45
45
46
46
46
46
46
47
48
49
50
51
52
52
52
52
53
53
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4010223 | 4010223 | Module, Fuel Control |
Загрузка ...
|
|
| 3042619 | 3042619 | Nipple, Coupling |
Загрузка ...
|
|
| 3408377 | 3408377 | Sensor, Pressure |
Загрузка ...
|
|
| 3678921 | 3678921 | Резьбовая пробка |
Загрузка ...
|
|
| 3330639 | 3330639 | Bushing |
Загрузка ...
|
|
| 3867094 | 3867094 | Gear, Idler |
Загрузка ...
|
|
| 4001926 | 4001926 | Valve, Pressure Regulator |
Загрузка ...
|
|
| 4010077 | 4010077 | Valve, Check |
Загрузка ...
|
|
| 4010349 | 4010349 | Plug, Threaded |
Загрузка ...
|
|
| 4076593 | 4076593 | Valve, Check |
Загрузка ...
|
|
| 3330527 | 3330527 | Sensor, Pressure |
Загрузка ...
|
|
| 3417138 | 3417138 | Elbow, Male Adapter |
Загрузка ...
|
|
| 4025255 | 4025255 | Kit, IFSM Service/Repair |
Загрузка ...
|
|
| S2286 | S2286 | Screw, Drive |
Загрузка ...
|
|
| 105375 | 105375 | Nameplate |
Загрузка ...
|
|
| 129888 | 129888 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 151900 | 151900 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 3021123 | 3021123 | Seal, O Ring |
Загрузка ...
|
|
| 3025806 | 3025806 | Винт |
Загрузка ...
|
|
| 3037537 | 3037537 | Seal, O Ring |
Загрузка ...
|
|
| 3042543 | 3042543 | Уплотнительное кольцо |
Загрузка ...
|
|
| 3044297 | 3044297 | Seal, O Ring |
Загрузка ...
|
|
| 3045986 | 3045986 | Seal, O Ring |
Загрузка ...
|
|
| 3084539 | 3084539 | Seal, O Ring |
Загрузка ...
|
|
| 3089240 | 3089240 | Уплотнительное кольцо |
Загрузка ...
|
|
| 3089392 | 3089392 | Seal, O Ring |
Загрузка ...
|
|
| 3330202 | 3330202 | Seal, O Ring |
Загрузка ...
|
|
| 3330478 | 3330478 | Seal, O Ring |
Загрузка ...
|
|
| 3347832 | 3347832 | Seal, Grommet |
Загрузка ...
|
|
| 3348703 | 3348703 | Seal, O Ring |
Загрузка ...
|
|
| 3678786 | 3678786 | Кольцевое уплотнение |
Загрузка ...
|
|
| 3678846 | 3678846 | Seal, O Ring |
Загрузка ...
|
|
| 3678912 | 3678912 | Кольцевое уплотнение |
Загрузка ...
|
|
| 3679139 | 3679139 | Уплотнительное кольцо |
Загрузка ...
|
|
| 3867481 | 3867481 | Seal, O Ring |
Загрузка ...
|
|
| 3867640 | 3867640 | Уплотнительное кольцо |
Загрузка ...
|
|
| 3867641 | 3867641 | Seal, O Ring |
Загрузка ...
|
|
| 3918190 | 3918190 | Washer, Sealing |
Загрузка ...
|
|
| 3922794 | 3922794 | Уплотнительное кольцо |
Загрузка ...
|
|
| 4062005 | 4062005 | Gasket, Support |
Загрузка ...
|
|
| 4076585 | 4076585 | Plate, Cover |
Загрузка ...
|
|
| 4076586 | 4076586 | Gasket, Fuel Pump |
Загрузка ...
|
|
| 4076587 | 4076587 | Gasket, Ful Cnt Housing |
Загрузка ...
|
|
| 4076597 | 4076597 | Housing, Fuel control |
Загрузка ...
|
|
| 4024808 | 4024808 | Kit, Fuel Solenoid |
Загрузка ...
|
|
| 4089541 | 4089541 | Kit, Actuator |
Загрузка ...
|
|
| 4089539 | 4089539 | Kit, Actuator |
Загрузка ...
|
|
| 1 | 3900679 | Болт с фланцем и шестигранной головкой |
Загрузка ...
|
|
| 2 | 3903464 | Болт с фланцем и шестигранной головкой |
Загрузка ...
|
|
| 3 | 3348526 | Gasket, Ful Cnt Housing |
Загрузка ...
|
|
| 4 | 4076599 | Plug, Orifice |
Загрузка ...
|
|
| 5 | 4076585 | Plate, Cover |
Загрузка ...
|
|
| 6 | 4076586 | Gasket, Fuel Pump |
Загрузка ...
|
|
| 7 | 70700 | Spring, Compression |
Загрузка ...
|
|
| 8 | 70704 | Washer, Plain |
Загрузка ...
|
|
| 9 | 100099 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 10 | 4076572 | Housing, Fuel Control |
Загрузка ...
|
|
| 11 | 129768 | Spring, Valve |
Загрузка ...
|
|
| 12 | 129839 | Shield, Shutoff Valve |
Загрузка ...
|
|
| 13 | 129888 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 13 | 129888 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 14 | 139988 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 15 | 151900 | Seal, Rectangular Ring |
Загрузка ...
|
|
| 16 | 160514 | Washer, Plain |
Загрузка ...
|
|
| 17 | 196057 | Disc, Valve |
Загрузка ...
|
|
| 18 | 202897 | Diaphragm, Ful Pump Damper |
Загрузка ...
|
|
| 19 | 3014575 | Cap, Fuel Pump Filter |
Загрузка ...
|
|
| 20 | 3021123 | Seal, O Ring |
Загрузка ...
|
|
| 21 | 3025806 | Винт |
Загрузка ...
|
|
| 22 | 3034451 | Housing, Actuator |
Загрузка ...
|
|
| 23 | 3034452 | Disc, Actuator |
Загрузка ...
|
|
| 24 | 3037537 | Seal, O Ring |
Загрузка ...
|
|
| 25 | 3042620 | Nipple, Coupling |
Загрузка ...
|
|
| 26 | 3044297 | Seal, O Ring |
Загрузка ...
|
|
| 26 | 3044297 | Seal, O Ring |
Загрузка ...
|
|
| 26 | 3044297 | Seal, O Ring |
Загрузка ...
|
|
| 27 | 3045986 | Seal, O Ring |
Загрузка ...
|
|
| 27 | 3045986 | Seal, O Ring |
Загрузка ...
|
|
| 27 | 3045986 | Seal, O Ring |
Загрузка ...
|
|
| 28 | 3090769 | Screen, Filter |
Загрузка ...
|
|
| 29 | 3330019 | Screw, Socket Head Cap |
Загрузка ...
|
|
| 30 | 3330022 | Screw, Socket Head Cap |
Загрузка ...
|
|
| 31 | 3330069 | Screw, Socket Head Cap |
Загрузка ...
|
|
| 32 | 3330651 | Cover, Fuel Pump Damper |
Загрузка ...
|
|
| 33 | 3330652 | Body, Fuel Pump Damper |
Загрузка ...
|
|
| 34 | 3330719 | Plate, Thrust Bearing |
Загрузка ...
|
|
| 35 | 3330720 | Shaft, idler |
Загрузка ...
|
|
| 36 | 3408421 | Solenoid |
Загрузка ...
|
|
| 36 | 3408421 | Solenoid |
Загрузка ...
|
|
| 37 | 3331275 | Retainer, Shaft |
Загрузка ...
|
|
| 38 | 33307533348322 | Screw, Socket Head Cap Valve, Pressure Regulator |
Загрузка ...
|
|
| 39 | 3867640 | Уплотнительное кольцо |
Загрузка ...
|
|
| 40 | 3348323 | Valve, Pressure Regulator |
Загрузка ...
|
|
| 41 | 3348703 | Seal, O Ring |
Загрузка ...
|
|
| 42 | 3397506 | Болт с фланцем и шестигранной головкой |
Загрузка ...
|
|
| 43 | 3330202 | Seal, O Ring |
Загрузка ...
|
|
| 43 | 3330202 | Seal, O Ring |
Загрузка ...
|
|
| 44 | 3408378 | Sensor, Pressure |
Загрузка ...
|
|
| 45 | 3678922 | Пробка резьбовая |
Загрузка ...
|
|
| 46 | 3678912 | Кольцевое уплотнение |
Загрузка ...
|
|
| 47 | 3867093 | Gear, Idler |
Загрузка ...
|
|
| 48 | 3867481 | Seal, O Ring |
Загрузка ...
|
|
| 49 | 4001925 | Valve, Pressure Regulator |
Загрузка ...
|
|
| 50 | 3330478 | Seal, O Ring |
Загрузка ...
|
|
| 51 | 3867641 | Seal, O Ring |
Загрузка ...
|
|
| 52 | 4002070 | Actuator, Timing |
Загрузка ...
|
|
| 52 | 4002070 | Actuator, Timing |
Загрузка ...
|
|
| 53 | 4002071 | Actuator, Metering |
Загрузка ...
|
|
| 53 | 4002071 | Actuator, Metering |
Загрузка ...
|
|
| 54 | 4010078 | Valve, Check |
Загрузка ...
|
|
| 55 | 3089240 | Уплотнительное кольцо |
Загрузка ...
|
|
| 56 | 4010348 | Plug, Threaded |
Загрузка ...
|
|
| 57 | 3678786 | Кольцевое уплотнение |
Загрузка ...
|
|
| 58 | 4062005 | Gasket, Support |
Загрузка ...
|
|
| 59 | 4076574 | Pump, Gear Fuel |
Загрузка ...
|
|
| 60 | 3678925 | Уплотнение, О-кольцо |
Загрузка ...
|
|
| 61 | 4076594 | Valve, Check |
Загрузка ...
|
|
| 62 | 3330528 | Sensor, Pressure |
Загрузка ...
|
|
| 63 | 3417139 | glbow, Male Adapter |
Загрузка ...
|
|
| 64 | 3679139 | Уплотнительное кольцо |
Загрузка ...
|
|
| 65 | S2286 | Screw, Drive |
Загрузка ...
|
|
| 66 | 105375 | Nameplate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
