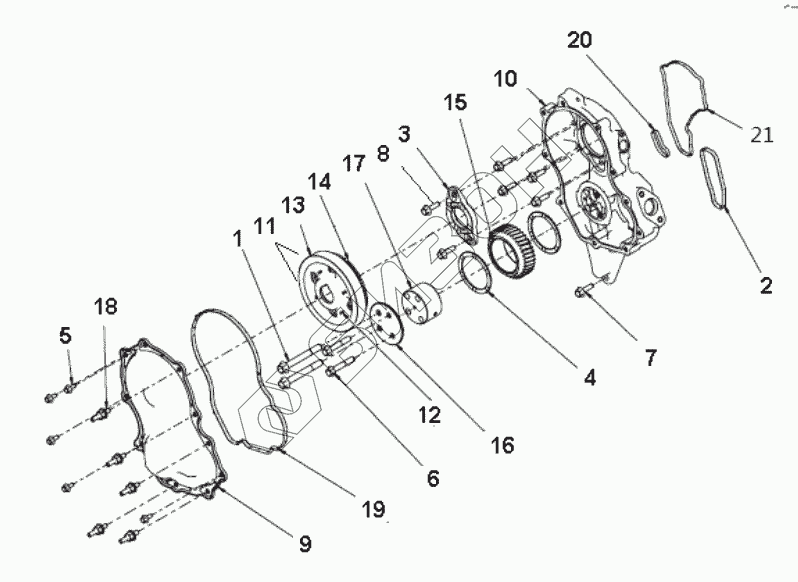

Графический каталог запасных частей к технике: DCEC ISZ450 41. Gear room
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3680437 | SCREW, HEX FLANGE HEAD CA |
Загрузка ...
|
|
| 2 | C2864829 | SEAL, GEAR HOUSING |
Загрузка ...
|
|
| 3 | C2874083 | BEARING, THRUST |
Загрузка ...
|
|
| 4 | C2874329 | BEARING, THRUST |
Загрузка ...
|
|
| 5 | C3900629 | SCREW, HEX FLANGE HEAD CA |
Загрузка ...
|
|
| 6 | C3900635 | SCREW, HEX FLANGE HEAD CA |
Загрузка ...
|
|
| 7 | C3925344 | SCREW, HEX FLANGE HEAD CA |
Загрузка ...
|
|
| 8 | C3925344 | SCREW, HEX FLANGE HEAD CA |
Загрузка ...
|
|
| 9 | C4327429 | COVER, GEAR |
Загрузка ...
|
|
| 10 | C4327431 | HOUSING, GEAR |
Загрузка ...
|
|
| 11 | C4327434 | GEAR, CAMSHAFT |
Загрузка ...
|
|
| 12 | C3093921 | SCREW, HEX FLANGE HEAD CA |
Загрузка ...
|
|
| 13 | C4327561 | GEAR, CAMSHAFT |
Загрузка ...
|
|
| 14 | C4975198 | PLATE, POSITION SENSOR |
Загрузка ...
|
|
| 15 | C4327556 | GEAR, IDLER |
Загрузка ...
|
|
| 16 | C4327563 | RETAINER, GEAR |
Загрузка ...
|
|
| 17 | C4327564 | SHAFT, IDLER |
Загрузка ...
|
|
| 18 | C4929065 | SCREW, STUDDED FLANGE CAP |
Загрузка ...
|
|
| 19 | C4974921 | SEAL, FRONT COVER |
Загрузка ...
|
|
| 20 | C4975284 | SEAL, GEAR HOUSING |
Загрузка ...
|
|
| 21 | C4975285 | SEAL, GEAR HOUSING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
