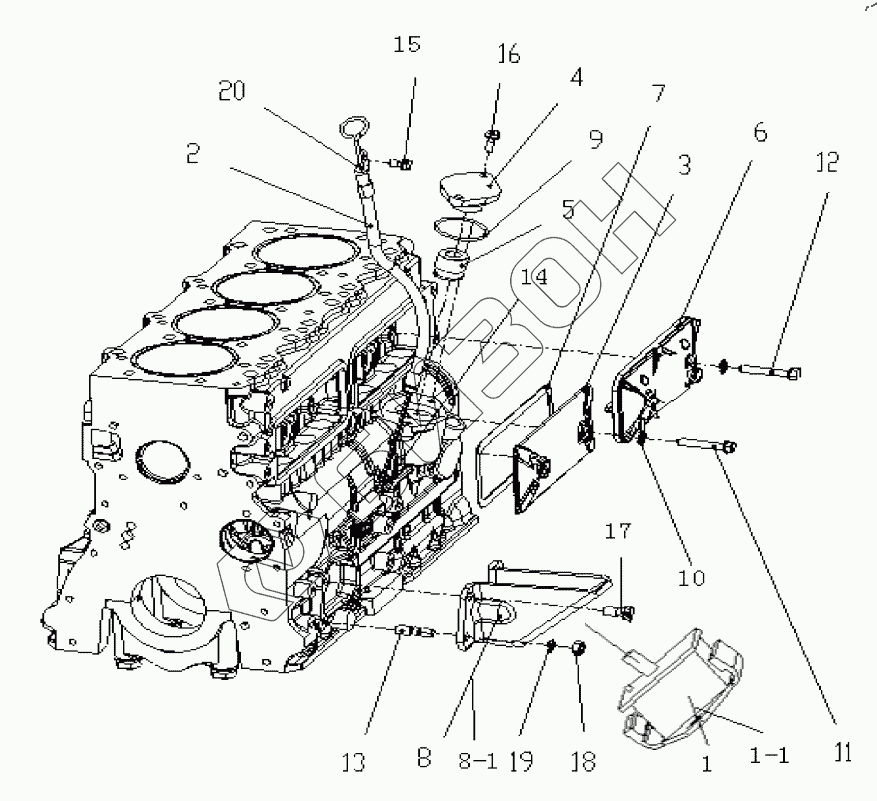

Графический каталог запасных частей к технике: DongFeng CY4102-C3C. Блок-картер 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4100-1D.02.200B | Левая гибкая прокладка подвеска двигателя |
Загрузка ...
|
|
| 2 | 4102BZL-A11.02.200 | Гибкое уплотнение передней подвески в сборе |
Загрузка ...
|
|
| 3 | 4102B.02.180A | Соединительная часть втулки масляного щупа |
Загрузка ...
|
|
| 4 | 6102.02.52 | Крышка передней и центральной камер толкателей |
Загрузка ...
|
|
| 5 | 6102.02.53 | Верхний подшипник масляного насоса |
Загрузка ...
|
|
| 6 | 6102.02.54 | Втулка карданного вала масляного насоса |
Загрузка ...
|
|
| 7 | 6102BZ.02.70 | Соединительная часть крышки задней камеры толкателя |
Загрузка ...
|
|
| 8 | 6102.02.91 | Прокладка крышки камеры толкателей |
Загрузка ...
|
|
| 9 | 4102BZL-A11.02.53 | Передняя левая опора |
Загрузка ...
|
|
| 10 | 4100ZL-11B2.02.63 | Передний правый кронштейн |
Загрузка ...
|
|
| 11 | 6102.02.108 | Уплотнение на крышке верхней подшипниковой втулки масляного насоса |
Загрузка ...
|
|
| 12 | 6102.02.127 | Комбинированное герметичное уплотнение |
Загрузка ...
|
|
| 13 | 6102.02.128 | Болт крышки передней и центральной камер толкателей |
Загрузка ...
|
|
| 14 | 6105A.02.128 | Болт крышки камеры толкателей |
Загрузка ...
|
|
| 15 | 4102.02.76 | Болт левого и правого передних держателей |
Загрузка ...
|
|
| 16 | 6102.02.109 | Кольцевое резиновое уплотнение масляного щупа |
Загрузка ...
|
|
| 17 | GB/T9074.15-M8X16 | Блок упругой прокладки и шестигранного болта |
Загрузка ...
|
|
| 18 | GB/T9074.15-M8X22 | Блок упругой прокладки и шестигранного болта |
Загрузка ...
|
|
| 19 | GB/T9074.15- M10X25 | Блок упругой прокладки и шестигранного болта |
Загрузка ...
|
|
| 20 | GB/T6170-M10 | Nut |
Загрузка ...
|
|
| 21 | GB/T93-10 | Упругая шайба |
Загрузка ...
|
|
| 22 | 4102.02.190-1 | Соединительная часть уплотнительной пробки ручки масляного щупа |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
