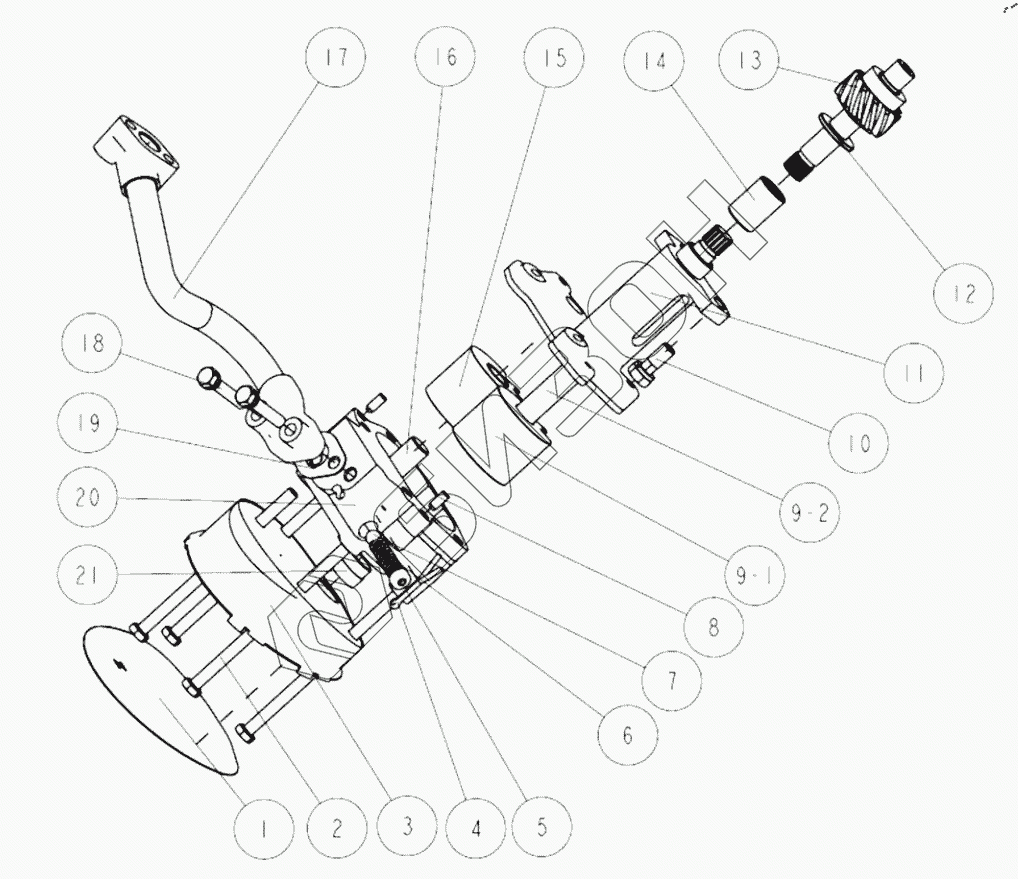

Графический каталог запасных частей к технике: DongFeng CY6102BG4-2. Oil Pump Assembly
1
2
3
4
5
6
7
8
9-1
9-2
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07016BA001 | Filter screen |
Загрузка ...
|
|
| 2 | Q150B0865 | Болт |
Загрузка ...
|
|
| 3 | 07015BA001 | Filter housing |
Загрузка ...
|
|
| 4 | Q5004036 | Cotter |
Загрузка ...
|
|
| 5 | 07017BA001 | Spring seat |
Загрузка ...
|
|
| 6 | 07018BA001 | Spring |
Загрузка ...
|
|
| 7 | C102010 | Spring ball |
Загрузка ...
|
|
| 8 | Q5210618 | Pin |
Загрузка ...
|
|
| 9 | 07010BA002 | Drive gear unit |
Загрузка ...
|
|
| 9-1 | 07021BA003 | Oil pump drive gear |
Загрузка ...
|
|
| 9-2 | 07004BA002 | Drive gear shaft |
Загрузка ...
|
|
| 10 | C1481025 | Hexagon head bolt composite member |
Загрузка ...
|
|
| 11 | 07002BA002 | Oil pump cover |
Загрузка ...
|
|
| 12 | 07009BA001 | Adjusting shim |
Загрузка ...
|
|
| 13 | 07011BA001 | Gear shaft |
Загрузка ...
|
|
| 14 | 07008BA001 | Spline housing |
Загрузка ...
|
|
| 15 | 07030BA002 | Driving gear unit |
Загрузка ...
|
|
| 16 | 07005BA004 | Driving gear shaft |
Загрузка ...
|
|
| 17 | 07020BA002 | Oil pipe unit |
Загрузка ...
|
|
| 18 | Q1420840 | Bolt |
Загрузка ...
|
|
| 19 | 07012BA001 | Gasket |
Загрузка ...
|
|
| 20 | 07001BA002 | Oil pump body |
Загрузка ...
|
|
| 21 | 07006BA002 | Oil suction pipe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
