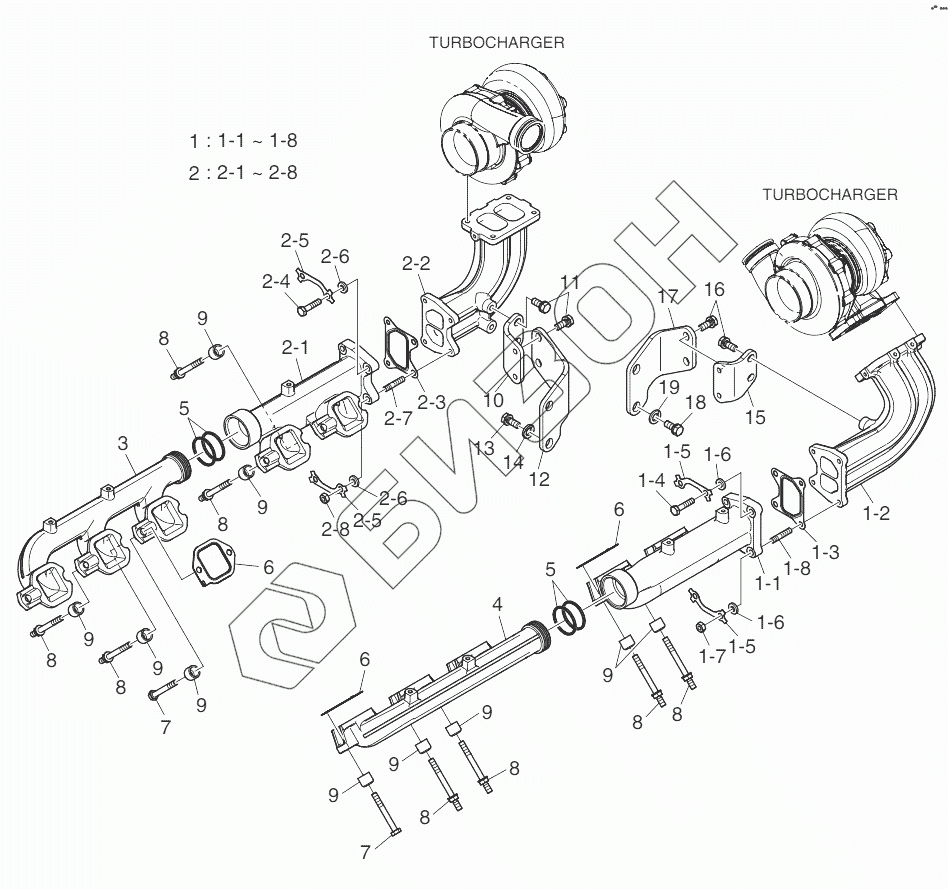

Графический каталог запасных частей к технике: Doosan DP180LB. Exhaust Manifold
1
1-1
1-1
1-2
1-3
1-4
1-5
1-5
1-6
1-6
1-7
1-8
1-8
2
2-1
2-1
2-2
2-3
2-4
2-5
2-5
2-6
2-6
2-7
2-8
2-8
3
4
5
5
6
6
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 240102-00289 | Exhaust manifold assy |
Загрузка ...
|
|
| 1-1 | 240102-00216A | Manifold |
Загрузка ...
|
|
| 1-2 | 240102-00243 | Manifold |
Загрузка ...
|
|
| 1-3 | 65.08901-0060 | Gasket |
Загрузка ...
|
|
| 1-4 | 65.90001-0157 | Bolt |
Загрузка ...
|
|
| 1-5 | 65.90801-0013 | Washer |
Загрузка ...
|
|
| 1-6 | 65.90701-0054 | Washer |
Загрузка ...
|
|
| 1-7 | 06.11063-8215 | Nut |
Загрузка ...
|
|
| 1-8 | 65.90201-0080 | Bolt |
Загрузка ...
|
|
| 2 | 240102-00288 | Exhaust manifold assy |
Загрузка ...
|
|
| 2-1 | 240102-00219 | Manifold |
Загрузка ...
|
|
| 2-2 | 240102-00242 | Manifold |
Загрузка ...
|
|
| 2-3 | 65.08901-0060 | Gasket |
Загрузка ...
|
|
| 2-4 | 65.90001-0157 | Bolt |
Загрузка ...
|
|
| 2-5 | 65.90801-0013 | Washer |
Загрузка ...
|
|
| 2-6 | 65.90701-0054 | Washer |
Загрузка ...
|
|
| 2-7 | 65.90201-0080 | Bolt |
Загрузка ...
|
|
| 2-8 | 06.11063-8215 | Nut |
Загрузка ...
|
|
| 3 | 240102-00210 | Manifold |
Загрузка ...
|
|
| 4 | 240102-00212 | Manifold |
Загрузка ...
|
|
| 5 | 65.98701-0005 | Ring |
Загрузка ...
|
|
| 6 | 65.08901-0047 | Gasket |
Загрузка ...
|
|
| 7 | 65.90001-0156 | Bolt |
Загрузка ...
|
|
| 8 | 65.90001-0155A | Bolt |
Загрузка ...
|
|
| 9 | 65.91701-0541 | Spacer |
Загрузка ...
|
|
| 10 | 110443-00048 | Bracket |
Загрузка ...
|
|
| 11 | 06.01943-3317 | Bolt |
Загрузка ...
|
|
| 12 | 110443-00049 | Bracket |
Загрузка ...
|
|
| 13 | 06.01494-4507 | Bolt |
Загрузка ...
|
|
| 14 | 06.16731-2111 | Washer |
Загрузка ...
|
|
| 15 | 110443-00050 | Bracket |
Загрузка ...
|
|
| 16 | 06.01943-3317 | Bolt |
Загрузка ...
|
|
| 17 | 110443-00051 | Bracket |
Загрузка ...
|
|
| 18 | 06.01494-4507 | Bolt |
Загрузка ...
|
|
| 19 | 06.16731-2111 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
