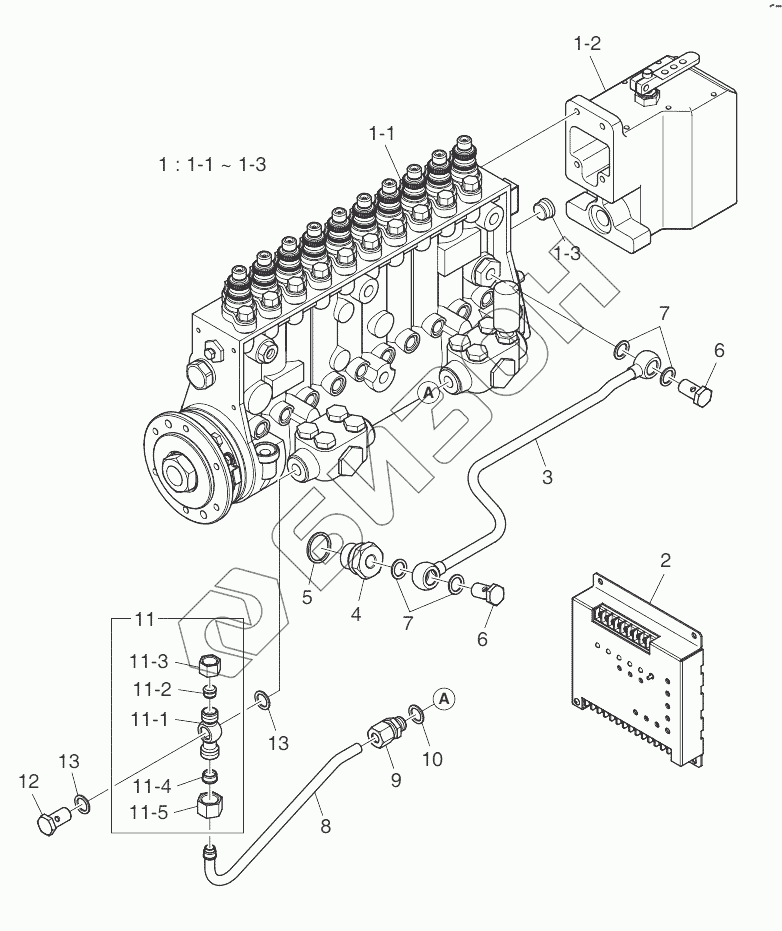

Графический каталог запасных частей к технике: Doosan DP180LB. Injection Pump (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1-1
1-1
1-2
1-3
1-3
2
3
4
5
6
6
7
7
8
9
10
11
11-1
11-2
11-3
11-4
11-5
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 400912-00027 Injection pump assy
Загрузка ...
1-1 65.11101-7302 Pump
Загрузка ...
1-2 65.11501-7006C Governor assy
Загрузка ...
1-3 65.90310-0129 Screw
Загрузка ...
2 300611-00684A Controller
Загрузка ...
3 65.05701-5357 Pipe
Загрузка ...
4 65.98130-0151 Adapter
Загрузка ...
5 06.56190-0726 Ring
Загрузка ...
6 06.78144-2204 Screw
Загрузка ...
7 06.56190-0706 Ring
Загрузка ...
8 420204-00026 Pipe
Загрузка ...
9 06.71010-0213 Fitting
Загрузка ...
10 06.56190-0706 Ring
Загрузка ...
11 430228-00012 Banjo union assy
Загрузка ...
11-1 430228-00013 Union
Загрузка ...
11-2 06.71024-0107 Ring
Загрузка ...
11-3 06.71030-8113 Nut
Загрузка ...
11-4 06.71024-0108 Ring
Загрузка ...
11-5 06.71030-8114 Nut
Загрузка ...
12 06.78144-2204 Screw
Загрузка ...
13 06.56190-0706 Ring
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
