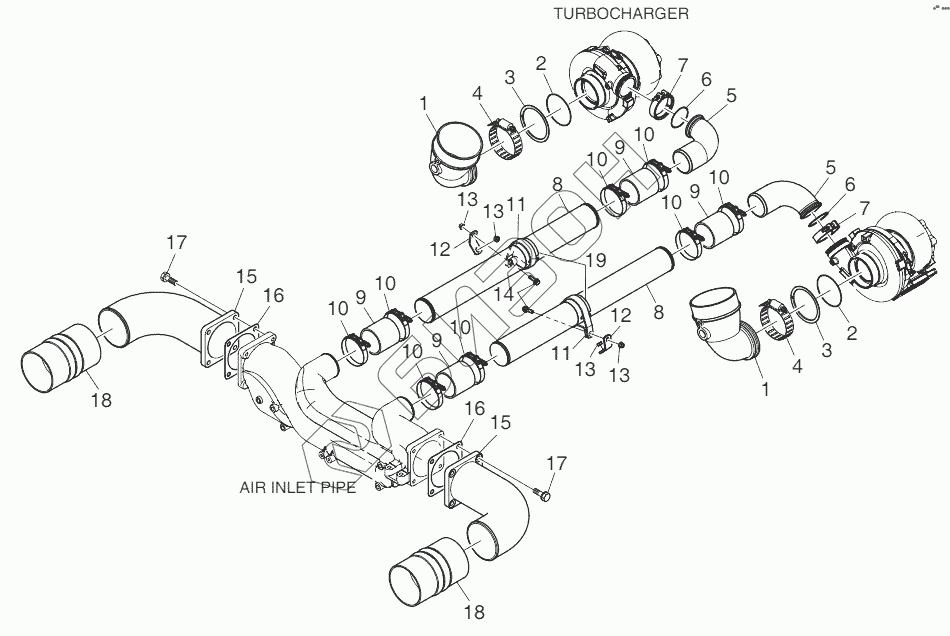

Графический каталог запасных частей к технике: Doosan DP180LB. Intake Stake
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
13
13
13
14
15
15
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 240401-00140 | Stake |
Загрузка ...
|
|
| 2 | 65.96501-0075 | O-ring |
Загрузка ...
|
|
| 3 | 65.08212-0002 | Insert |
Загрузка ...
|
|
| 4 | 65.97450-5006 | V-clamp |
Загрузка ...
|
|
| 5 | 420209-00196 | Pipe |
Загрузка ...
|
|
| 6 | 65.96501-0420 | O-ring |
Загрузка ...
|
|
| 7 | 65.97450-5001A | Clamp |
Загрузка ...
|
|
| 8 | 420209-00276 | Pipe |
Загрузка ...
|
|
| 9 | 420108-00152 | Hose |
Загрузка ...
|
|
| 10 | 65.97440-5005 | Clamp |
Загрузка ...
|
|
| 11 | 65.97401-0397 | Clip |
Загрузка ...
|
|
| 12 | 110928-00480 | Holder |
Загрузка ...
|
|
| 13 | 65.90535-0003 | Nut |
Загрузка ...
|
|
| 14 | 06.01923-3117 | Bolt |
Загрузка ...
|
|
| 15 | 420209-00197 | Pipe |
Загрузка ...
|
|
| 16 | 65.09905-0004 | Gasket |
Загрузка ...
|
|
| 17 | 06.01953-3320 | Bolt |
Загрузка ...
|
|
| 18 | 420108-00111 | Hose |
Загрузка ...
|
|
| 19 | 420108-01165 | Hose |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
