Графический каталог запасных частей к технике: Doosan DP222LCS. Accessories (7)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1-1
1-1
1-2
1-3
1-4
1-5
1-6
1-6
1-6
1-7
1-8
1-8
2
2
2
2
2
2
2
2
2
3
4
5
5
6
6
6
6
7
7
8
8
8

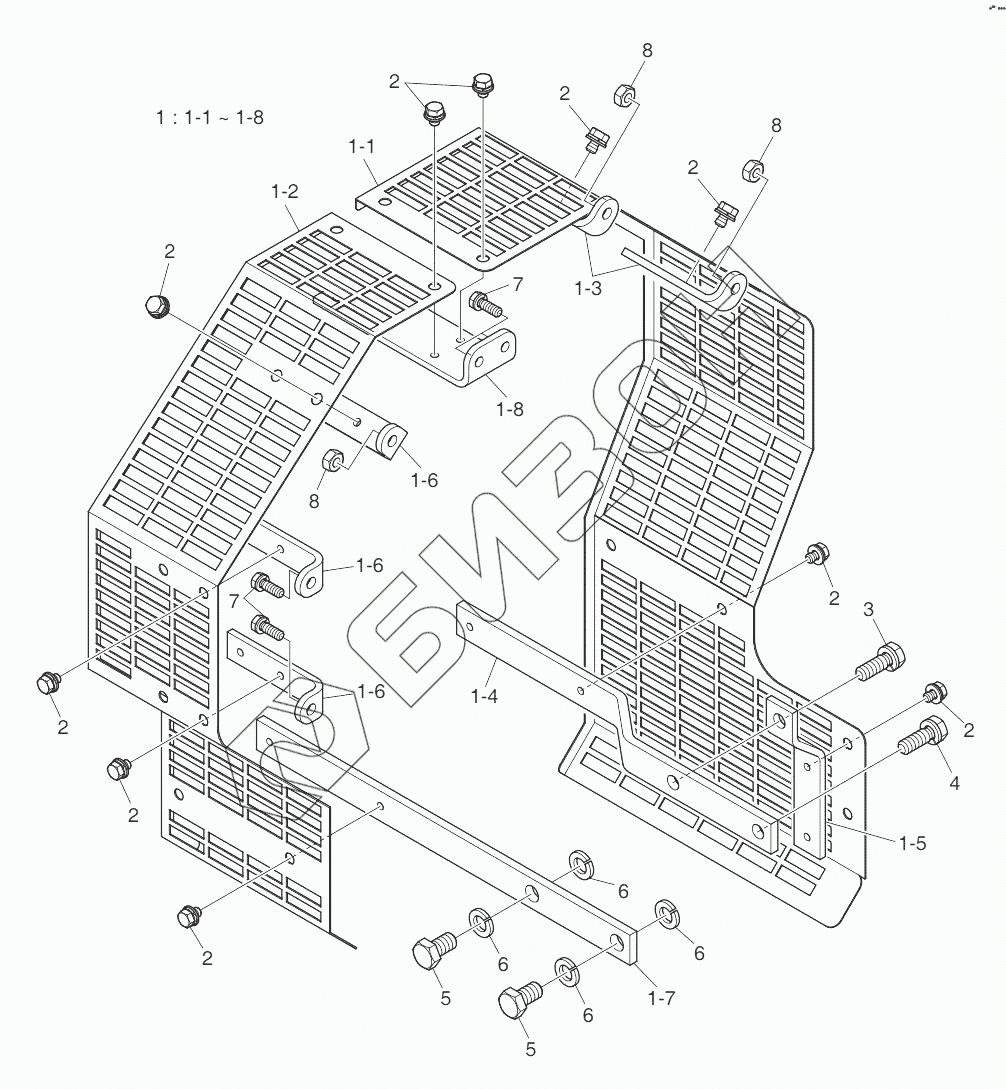

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 110508-15319 Fan cover assy
Загрузка ...
1-1 110508-15320 Cover
Загрузка ...
1-2 110508-12417 Cover
Загрузка ...
1-3 110515-00274 Cover
Загрузка ...
1-4 110515-00275 Cover
Загрузка ...
1-5 110515-00276 Cover
Загрузка ...
1-6 110515-00233 Cover
Загрузка ...
1-7 110515-00236 Cover
Загрузка ...
1-8 430216-00295 Joint
Загрузка ...
2 06.01923-3110 Bolt
Загрузка ...
3 06.01913-7318 Hex. Bolt
Загрузка ...
4 06.01913-7317 Hex. Bolt
Загрузка ...
5 06.01283-7415 Bolt
Загрузка ...
6 06.16731-2110 Washer
Загрузка ...
7 06.01923-3114 Bolt
Загрузка ...
8 65.90535-0003 Nut
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
