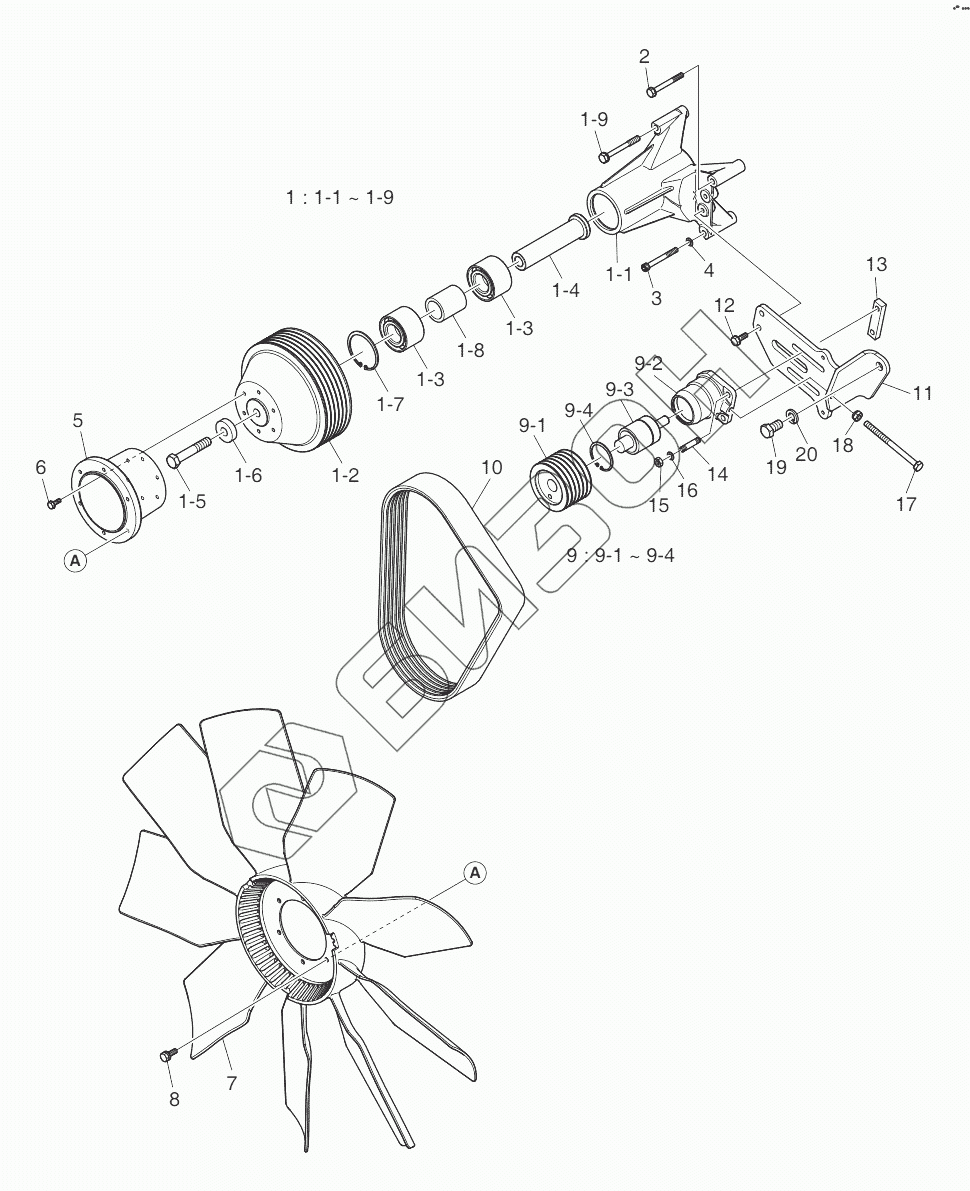

Графический каталог запасных частей к технике: Doosan DP222LCS. Cooling Fan
1
1-1
1-1
1-2
1-3
1-3
1-4
1-5
1-6
1-7
1-8
1-9
1-9
2
3
4
5
6
7
8
9
9-1
9-1
9-2
9-3
9-3
9-4
9-4
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 110412-00094 | Fan mounting bracket assy |
Загрузка ...
|
|
| 1-1 | 110412-00070 | Bracket |
Загрузка ...
|
|
| 1-2 | 130709-00054 | Pulley |
Загрузка ...
|
|
| 1-3 | 51.93410-0073 | Bearing |
Загрузка ...
|
|
| 1-4 | 130712-00790 | Shaft |
Загрузка ...
|
|
| 1-5 | 06.01494-4517 | Bolt |
Загрузка ...
|
|
| 1-6 | 65.90710-0253 | Washer |
Загрузка ...
|
|
| 1-7 | 06.29020-0152 | Ring |
Загрузка ...
|
|
| 1-8 | 110951-01076 | Spacer |
Загрузка ...
|
|
| 1-9 | 06.01913-3229 | Bolt |
Загрузка ...
|
|
| 2 | 06.01913-3229 | Bolt |
Загрузка ...
|
|
| 3 | 06.02091-0527 | Bolt |
Загрузка ...
|
|
| 4 | 06.16110-0107 | Washer |
Загрузка ...
|
|
| 5 | 430215-00619 | Flange |
Загрузка ...
|
|
| 6 | 06.01913-3116 | Bolt |
Загрузка ...
|
|
| 7 | 210101-00009 | Fan |
Загрузка ...
|
|
| 8 | 06.01923-3117 | Bolt |
Загрузка ...
|
|
| 9 | 130710-00052A | Idle pulley assy |
Загрузка ...
|
|
| 9-1 | 130710-00048 | Pulley |
Загрузка ...
|
|
| 9-2 | 65.95840-0076 | Bracket |
Загрузка ...
|
|
| 9-3 | 65.93410-0087 | Bearing |
Загрузка ...
|
|
| 9-3 | 140101-00040 | Bearing |
Загрузка ...
|
|
| 9-4 | 06.29020-0132 | Ring |
Загрузка ...
|
|
| 10 | 130205-00304 | V-belt |
Загрузка ...
|
|
| 11 | 110417-00052 | Bracket |
Загрузка ...
|
|
| 12 | 06.01914-3215 | Bolt |
Загрузка ...
|
|
| 13 | 65.95840-0079 | Bracket |
Загрузка ...
|
|
| 14 | 06.06225-0809 | Bolt |
Загрузка ...
|
|
| 15 | 06.11063-8215 | Nut |
Загрузка ...
|
|
| 16 | 06.16731-2108 | Washer |
Загрузка ...
|
|
| 17 | 06.01283-7235 | Bolt |
Загрузка ...
|
|
| 18 | 06.11250-2106 | Nut |
Загрузка ...
|
|
| 19 | 06.01283-7517 | Bolt |
Загрузка ...
|
|
| 20 | 06.16731-2111 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
