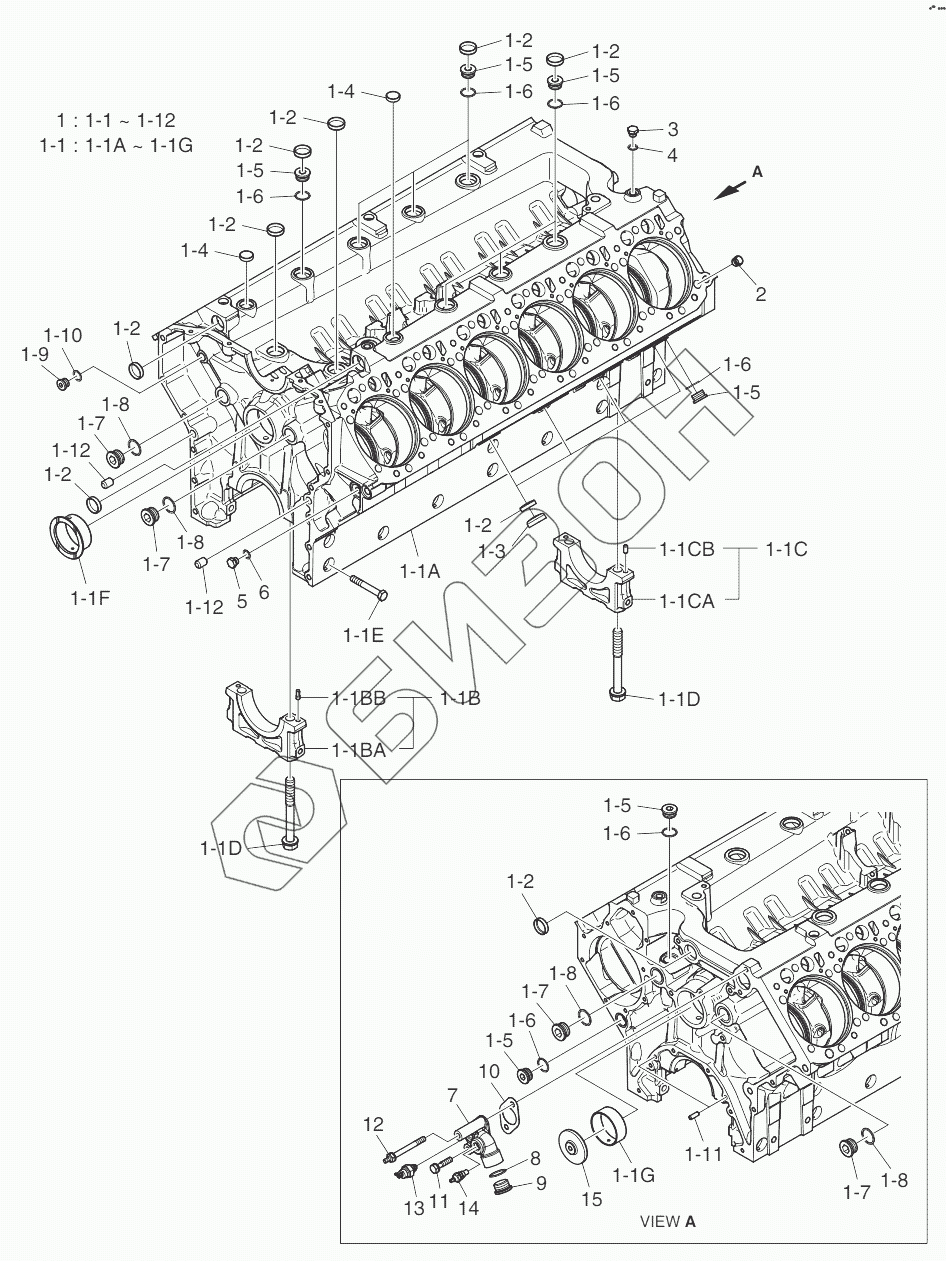

Графический каталог запасных частей к технике: Doosan DP222LCS. Cylinder Block
1
1-1
1-1
1-1A
1-1A
1-1B
1-1BA
1-1BB
1-1C
1-1CA
1-1CB
1-1D
1-1D
1-1E
1-1F
1-1G
1-1G
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-2
1-3
1-4
1-4
1-5
1-5
1-5
1-5
1-5
1-5
1-6
1-6
1-6
1-6
1-6
1-6
1-7
1-7
1-7
1-7
1-8
1-8
1-8
1-8
1-9
1-10
1-11
1-12
1-12
1-12
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 150102-00668A | Cylinder block assy |
Загрузка ...
|
|
| 1-1 | 150102-00674A | Cylinder block assy |
Загрузка ...
|
|
| 1-1A | 150102-00677A | Block |
Загрузка ...
|
|
| 1-1B | 140202-00020 | Bearing cap assy |
Загрузка ...
|
|
| 1-1BA | 140202-00011 | Cap |
Загрузка ...
|
|
| 1-1BB | 65.91301-0071 | Pin |
Загрузка ...
|
|
| 1-1C | 140202-00008 | Bearing cap assy |
Загрузка ...
|
|
| 1-1CA | 140202-00011 | Cap |
Загрузка ...
|
|
| 1-1CB | 06.22022-3061 | Pin |
Загрузка ...
|
|
| 1-1D | 65.90020-0293B | Bolt |
Загрузка ...
|
|
| 1-1E | 06.01494-4316 | Bolt |
Загрузка ...
|
|
| 1-1F | 65.04410-0018 | Bush |
Загрузка ...
|
|
| 1-1G | 65.04410-0078 | Bush |
Загрузка ...
|
|
| 1-2 | 65.91606-0039 | Plug |
Загрузка ...
|
|
| 1-3 | 65.91606-0037 | Plug |
Загрузка ...
|
|
| 1-4 | 65.90302-0041 | Plug |
Загрузка ...
|
|
| 1-5 | 65.90310-0149A | Screw |
Загрузка ...
|
|
| 1-6 | 06.56190-0726 | Ring |
Загрузка ...
|
|
| 1-7 | 65.90310-0134 | Screw |
Загрузка ...
|
|
| 1-8 | 06.56190-0732 | Ring |
Загрузка ...
|
|
| 1-9 | 65.90310-0131 | Screw |
Загрузка ...
|
|
| 1-10 | 06.56190-0713 | Ring |
Загрузка ...
|
|
| 1-11 | 06.22022-1063 | Pin |
Загрузка ...
|
|
| 1-12 | 06.22022-3563 | Pin |
Загрузка ...
|
|
| 2 | 65.91701-0274 | Pin |
Загрузка ...
|
|
| 3 | 06.08041-2203 | Screw |
Загрузка ...
|
|
| 4 | 06.56190-0705 | Ring |
Загрузка ...
|
|
| 5 | 65.90310-0135 | Screw |
Загрузка ...
|
|
| 6 | 06.56190-0705 | Ring |
Загрузка ...
|
|
| 7 | 430215-00779 | Flange |
Загрузка ...
|
|
| 8 | 06.56190-0732 | Ring |
Загрузка ...
|
|
| 9 | 65.90310-0134 | Screw |
Загрузка ...
|
|
| 10 | 65.96601-0054 | Gasket |
Загрузка ...
|
|
| 11 | 06.01913-3220 | Bolt |
Загрузка ...
|
|
| 12 | 120122-00049 | Bolt |
Загрузка ...
|
|
| 13 | 66.27435-6008 | Switch |
Загрузка ...
|
|
| 14 | 65.27405-5005 | Sensor |
Загрузка ...
|
|
| 14 | 301317-00017 | Sensor |
Загрузка ...
|
|
| 15 | 65.91605-0013 | Cover |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
