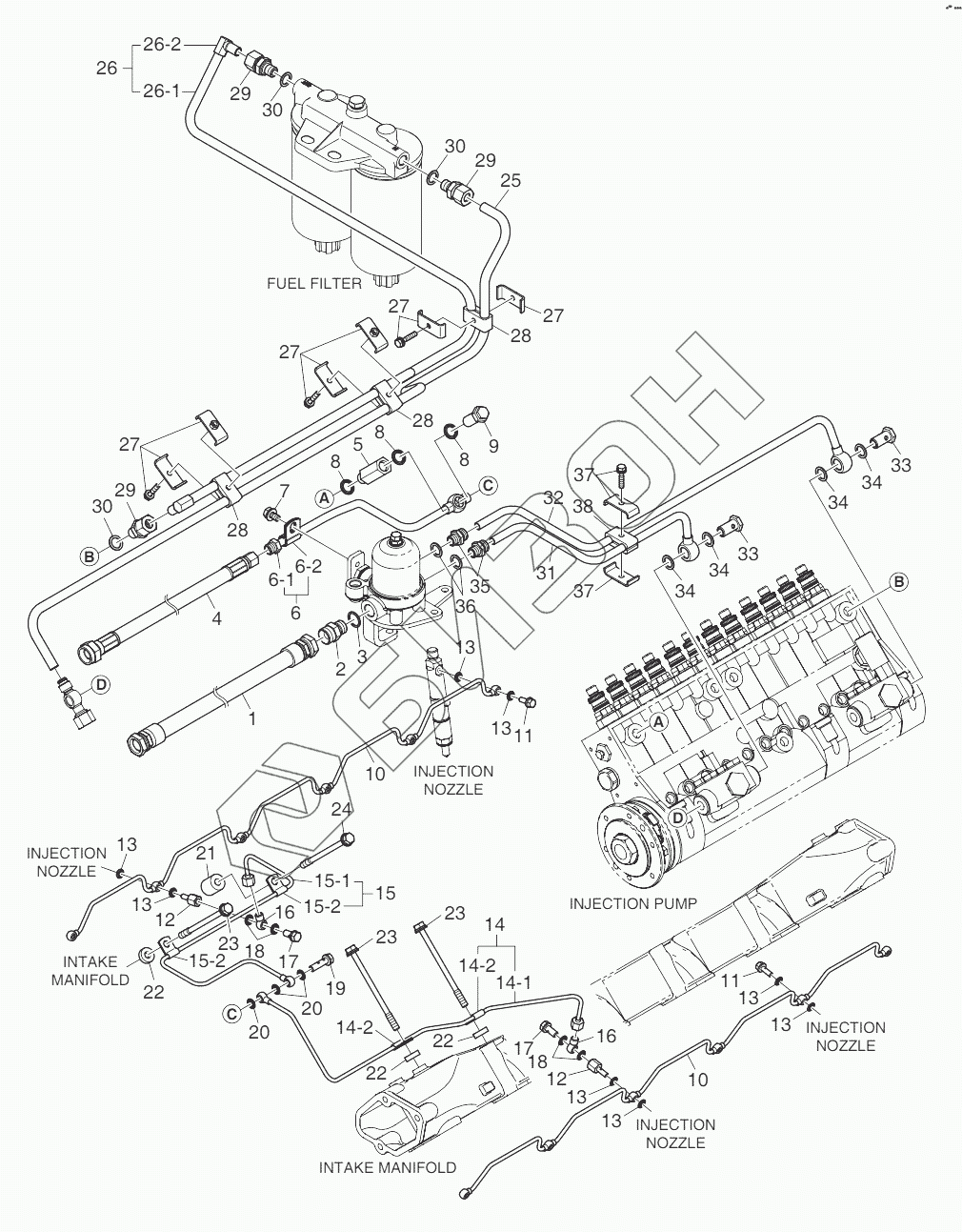

Графический каталог запасных частей к технике: Doosan DP222LCS. Fuel Line

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6-1
6-2
7
8
8
8
9
10
10
11
11
12
12
13
13
13
13
13
13
13
13
14
14-1
14-2
14-2
15
15-1
15-2
15-2
16
16
17
17
18
18
19
20
20
21
22
22
22
23
23
23
24
25
26
26-1
26-2
27
27
27
27
28
28
28
29
29
29
30
30
30
31
32
33
33
34
34
34
34
35
36
37
37
38
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 65.96340-5061 Hose
Загрузка ...
2 65.98131-0105 Nipple
Загрузка ...
3 06.56190-0712 Ring
Загрузка ...
4 65.96340-5037 Hose
Загрузка ...
5 430201-00821 Adapter
Загрузка ...
6 420204-00479 Fuel return pipe assy
Загрузка ...
6-1 420204-00480 Pipe
Загрузка ...
6-2 65.97401-0110A Clip
Загрузка ...
7 06.01923-3111 Bolt
Загрузка ...
8 65.96507-0043 Ring
Загрузка ...
9 65.11120-5002 Valve
Загрузка ...
10 65.12301-5144 Pipe
Загрузка ...
11 120703-00030 Screw
Загрузка ...
12 120703-00033 Screw
Загрузка ...
13 401109-00124 Sealring
Загрузка ...
14 420204-00445 Fuel return pipe assy
Загрузка ...
14-1 420204-00447 Pipe
Загрузка ...
14-2 65.97401-0178 Clip
Загрузка ...
15 420204-00419 Fuel return pipe assy
Загрузка ...
15-1 420204-00417 Pipe
Загрузка ...
15-2 65.97401-0178 Clip
Загрузка ...
16 65.98103-0027 Union
Загрузка ...
17 120703-00016 Screw
Загрузка ...
18 65.96507-0001 Ring
Загрузка ...
19 120703-00034 Screw
Загрузка ...
20 65.96507-0001 Ring
Загрузка ...
21 65.91701-0184 Spacer
Загрузка ...
22 65.91701-0121 Spacer
Загрузка ...
23 06.01923-3133 Bolt
Загрузка ...
24 06.01923-3131 Bolt
Загрузка ...
25 420204-00449 Pipe
Загрузка ...
26 420204-00451 Pipe
Загрузка ...
26-1 420204-00450 Pipe
Загрузка ...
26-2 430208-00299 Connecter
Загрузка ...
27 120402-00414 Pipe clip assy
Загрузка ...
28 300728-00057 Insulator
Загрузка ...
29 101552-00287 Nipple
Загрузка ...
30 06.56190-0706 Ring
Загрузка ...
31 420204-00407 Pipe
Загрузка ...
32 420204-00408 Pipe
Загрузка ...
33 06.78144-2204 Screw
Загрузка ...
34 06.56190-0706 Ring
Загрузка ...
35 06.71010-0213 Fitting
Загрузка ...
36 06.56190-0706 Ring
Загрузка ...
37 120402-00414 Pipe clip assy
Загрузка ...
38 300728-00056 Insulator
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
