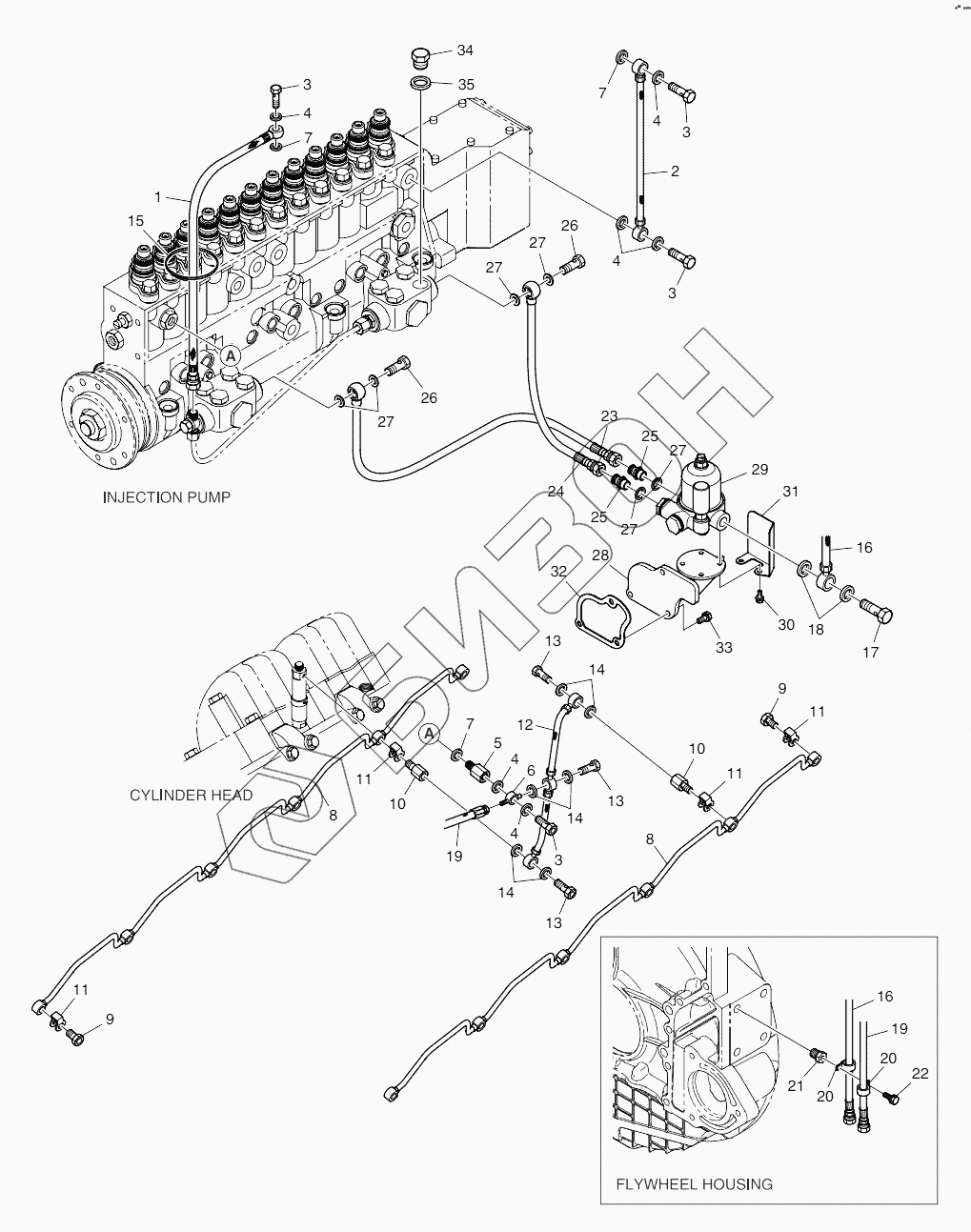

Графический каталог запасных частей к технике: Doosan P222LE. Fuel Pip
1
2
3
3
3
3
4
4
4
4
4
5
6
7
7
7
8
8
9
9
10
10
11
11
11
11
12
13
13
13
14
14
14
15
16
16
17
18
19
19
20
20
21
22
23
24
25
25
26
26
27
27
27
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 65.96340-5029 | Hose |
Загрузка ...
|
|
| 2 | 65.96340-5021 | Hose |
Загрузка ...
|
|
| 3 | 06.78144-2204 | Screw |
Загрузка ...
|
|
| 4 | 06.56190-0706 | Ring |
Загрузка ...
|
|
| 5 | 65.98130-0202 | Adapter |
Загрузка ...
|
|
| 6 | 65.98101-0027 | Union |
Загрузка ...
|
|
| 7 | 65.96507-0043 | Ring |
Загрузка ...
|
|
| 8 | 65.12301-5144 | Pipe |
Загрузка ...
|
|
| 9 | 65.98150-0080 | Screw |
Загрузка ...
|
|
| 10 | 65.98150-0057 | Screw |
Загрузка ...
|
|
| 11 | 65.96501-0348 | Ring |
Загрузка ...
|
|
| 12 | 65.96341-0094 | Hose |
Загрузка ...
|
|
| 13 | 65.98150-0042A | Screw |
Загрузка ...
|
|
| 14 | 06.56180-0712 | Ring |
Загрузка ...
|
|
| 15 | 65.97460-0001 | Band |
Загрузка ...
|
|
| 16 | 65.96340-5058 | Hose |
Загрузка ...
|
|
| 17 | 06.78144-2406 | Screw |
Загрузка ...
|
|
| 18 | 06.56190-0712 | Ring |
Загрузка ...
|
|
| 19 | 65.96340-5059 | Hose |
Загрузка ...
|
|
| 20 | 65.97401-5024 | Clip |
Загрузка ...
|
|
| 21 | 65.91701-0189A | Spacer |
Загрузка ...
|
|
| 22 | 65.90020-0068 | Bolt |
Загрузка ...
|
|
| 23 | 65.96340-5062 | Hose |
Загрузка ...
|
|
| 24 | 65.96340-5064 | Hose |
Загрузка ...
|
|
| 25 | 06.78190-0206 | Screw |
Загрузка ...
|
|
| 26 | 06.78144-2204 | Screw |
Загрузка ...
|
|
| 27 | 06.56190-0706 | Ring |
Загрузка ...
|
|
| 28 | 65.12540-5030 | Bracket |
Загрузка ...
|
|
| 29 | 65.12501-7036 | Fuel filter assy |
Загрузка ...
|
|
| 30 | 06.01923-2911 | Bolt |
Загрузка ...
|
|
| 31 | 65.08120-5104 | Screen |
Загрузка ...
|
|
| 32 | 65.08902A0082 | Gasket |
Загрузка ...
|
|
| 33 | 06.01913-3112 | BOLT ASS'Y M8X18 |
Загрузка ...
|
|
| 34 | 65.90310-0150 | Screw |
Загрузка ...
|
|
| 35 | 06.56190-0708 | Ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
