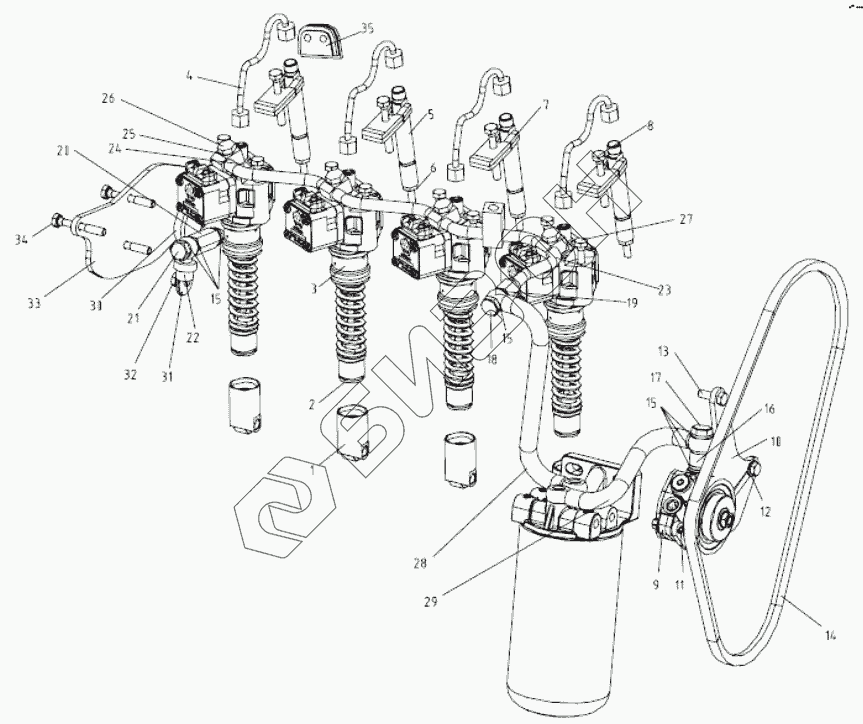

Графический каталог запасных частей к технике: FAW BF4M1013. FUEL SUPPLY SYSTEM (1)
3509644-52D
1
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3509644-52D | 3509644-52D | Уплотнительная прокладка |
Загрузка ...
|
|
| 1 | 1111020-52D | Толкатель одинарного насоса в сборе |
Загрузка ...
|
|
| 3 | 02112706 | FUEL INJECT. PUMP |
Загрузка ...
|
|
| 4 | 1129010A30D | HIGH PRESSURE FUEL LINE |
Загрузка ...
|
|
| 5 | 1112010-1097/A | FUEL INJECTOR |
Загрузка ...
|
|
| 6 | 1112012-52D | Прокладка маслораспылителя |
Загрузка ...
|
|
| 7 | 1207011-D704 | CLAW |
Загрузка ...
|
|
| 7 | GB849-8 | SPHERE WASHER |
Загрузка ...
|
|
| 8 | 1112619-52D | Болт с шестигранной головкой и многоугольным фланцем |
Загрузка ...
|
|
| 9 | 1106250A30D | FUEL PUMP |
Загрузка ...
|
|
| 10 | 1106252-30D | Clamping strap |
Загрузка ...
|
|
| 11 | 3754627-52D | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 12 | 1106609-52D | Плоская шайба |
Загрузка ...
|
|
| 13 | CQ1500825F36 | Болт с шестигранной головкой и направляющим подголовником |
Загрузка ...
|
|
| 14 | 1106656-66D | Зубчатый клиноремень |
Загрузка ...
|
|
| 15 | 1104617-52D | Уплотнительная прокладка |
Загрузка ...
|
|
| 16 | 1104022-52D | Промежуточная втулка на выходе подкачивающего насоса |
Загрузка ...
|
|
| 17 | 1104619-52D | Полый болт |
Загрузка ...
|
|
| 18 | 1104647-52D | Полый болт |
Загрузка ...
|
|
| 19 | 1104048-52D | Уплотнительная прокладка - на входе цилиндра |
Загрузка ...
|
|
| 20 | 1104086-30D | Переходник корпуса цилиндра |
Загрузка ...
|
|
| 21 | 1104065-52D | Перепускной клапан |
Загрузка ...
|
|
| 22 | 1104072-52D | Штуцер возвратного маслопровода |
Загрузка ...
|
|
| 23 | 1104100-66D | Топливопровод одинарного насоса с электронным управлением в сборе |
Загрузка ...
|
|
| 24 | 1104092B30D | Sealing ring |
Загрузка ...
|
|
| 25 | 1104694B30D | Sealing ring |
Загрузка ...
|
|
| 26 | 1104098-30D | Полый болт крепления одинарного насоса |
Загрузка ...
|
|
| 27 | 0118 1764 | COLLAR SCREW |
Загрузка ...
|
|
| 28 | 1104040-52D | Топливный шланг в сборе от топливного фильтра к блоку цилиндров |
Загрузка ...
|
|
| 29 | 1104030-52D | Топлвоотводящий шланг топливоподкачивающего насоса в сборе от топливоподкачивающего насоса к топливному фильтру |
Загрузка ...
|
|
| 30 | 1110628-30D | Чашкообразный заглушитель |
Загрузка ...
|
|
| 31 | 1110016-30D | Прокладка |
Загрузка ...
|
|
| 32 | CQ1500812TF36 | Болт с шестигранной головкой и направляющим подголовником |
Загрузка ...
|
|
| 33 | 1110017-30D | Фиксирующий фланец регулятора скорости |
Загрузка ...
|
|
| 34 | 1010627-52D | Болт с шестигранной головкой и фланцем |
Загрузка ...
|
|
| 35 | 1129016-52D | Уплотнительная резиновая втулка |
Загрузка ...
|
