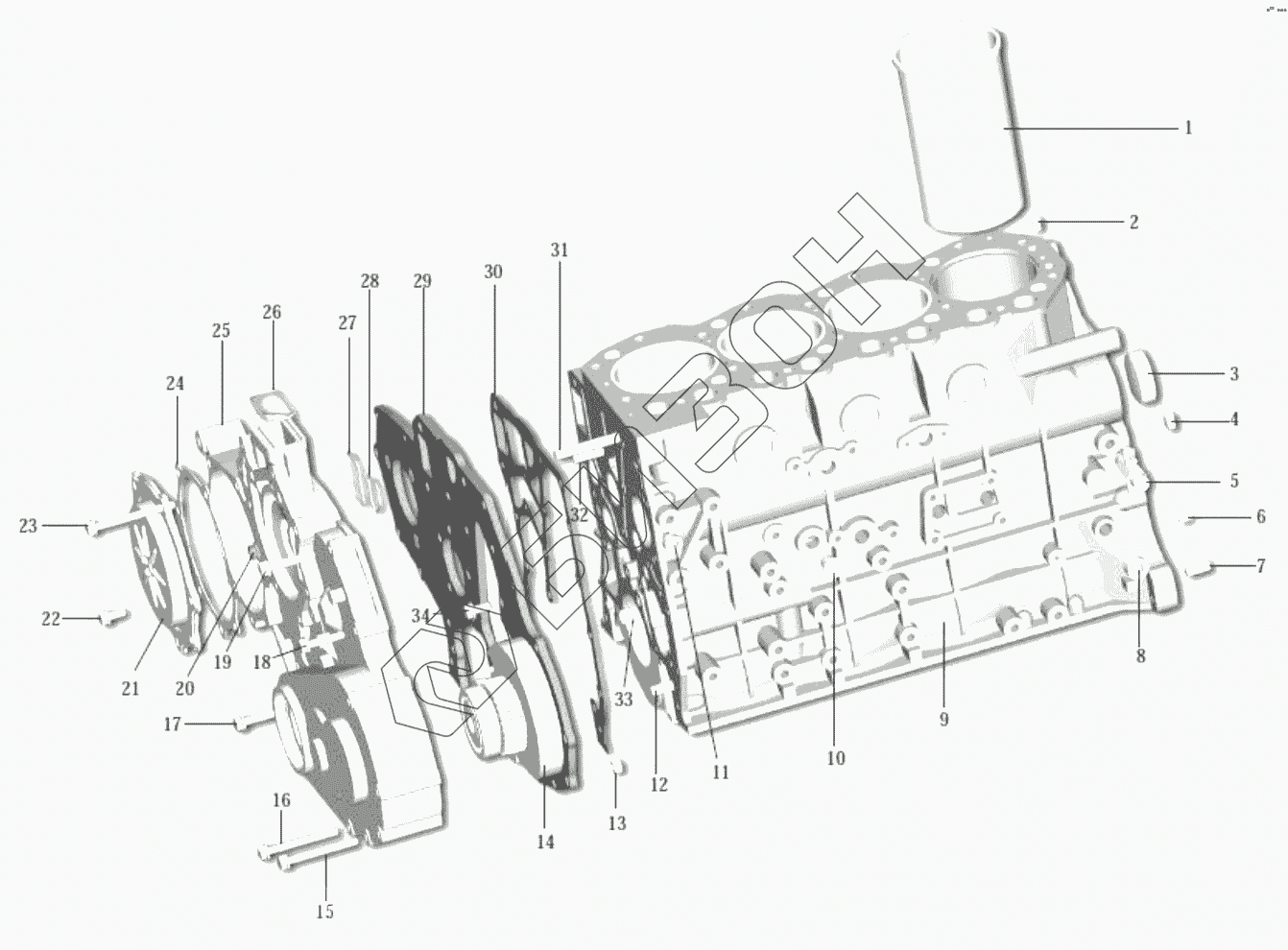

Графический каталог запасных частей к технике: FAW CA498. Cylinder block and drain switch assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1002026-X2A1 | Cylinder liner |
Загрузка ...
|
|
| 2 | Q5200812 | Elastic cylindrical pin |
Загрузка ...
|
|
| 3 | 1002013-X2 | Bowl type plut |
Загрузка ...
|
|
| 4 | 1002031-X2 | Bowl type plut |
Загрузка ...
|
|
| 5 | 1305010AS001 | Water discharge switch assembly |
Загрузка ...
|
|
| 6 | Q5220614 | Circular pin |
Загрузка ...
|
|
| 7 | Q5221020 | Circular pin |
Загрузка ...
|
|
| 8 | CQ61303 | Conical plug |
Загрузка ...
|
|
| 9 | 1002010-26E | Cylinder block |
Загрузка ...
|
|
| 10 | CQ61803 | Заглушка с шестигранной головкой |
Загрузка ...
|
|
| 11 | Q61901 | Коническая пробка |
Загрузка ...
|
|
| 12 | Q5221026 | Circular pin |
Загрузка ...
|
|
| 13 | CQ34008 | Гайка |
Загрузка ...
|
|
| 14 | 4001001-X52 | Hydraulic pump drive gear unit |
Загрузка ...
|
|
| 15 | CQ1480885A | Combination bolt |
Загрузка ...
|
|
| 16 | CQ1480875A | Combination bolt |
Загрузка ...
|
|
| 17 | CQ1480845B | Combination bolt |
Загрузка ...
|
|
| 18 | CQ1480840B | Combination bolt |
Загрузка ...
|
|
| 19 | CQ1480850B | Combination bolt |
Загрузка ...
|
|
| 20 | 1002028AX2 | Nut |
Загрузка ...
|
|
| 21 | 1002065AX2 | Plat cover-gear chamber cover |
Загрузка ...
|
|
| 22 | CQ1480820A | Combination bolt |
Загрузка ...
|
|
| 23 | CQ1480860B | Combination bolt |
Загрузка ...
|
|
| 24 | 1002069-C012 | Gasket |
Загрузка ...
|
|
| 25 | 1002960-X52 | Gear chamber cover and front oil seal assembly |
Загрузка ...
|
|
| 26 | 1002076-X2 | Water inlet sealing ring |
Загрузка ...
|
|
| 27 | 1002073-X2 | Square sealing ring |
Загрузка ...
|
|
| 28 | 1002074-X2 | Pentagram sealing ring |
Загрузка ...
|
|
| 29 | 1002130-A122 | Gear chamber partition assembly |
Загрузка ...
|
|
| 30 | 1002082AX2 | Space gasket |
Загрузка ...
|
|
| 31 | CQ1201075 | Stud |
Загрузка ...
|
|
| 32 | 1002027AX2 | Double head stud |
Загрузка ...
|
|
| 33 | 1011021-X2 | Bushing |
Загрузка ...
|
|
| 34 | CQ1480820A | Combination bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
