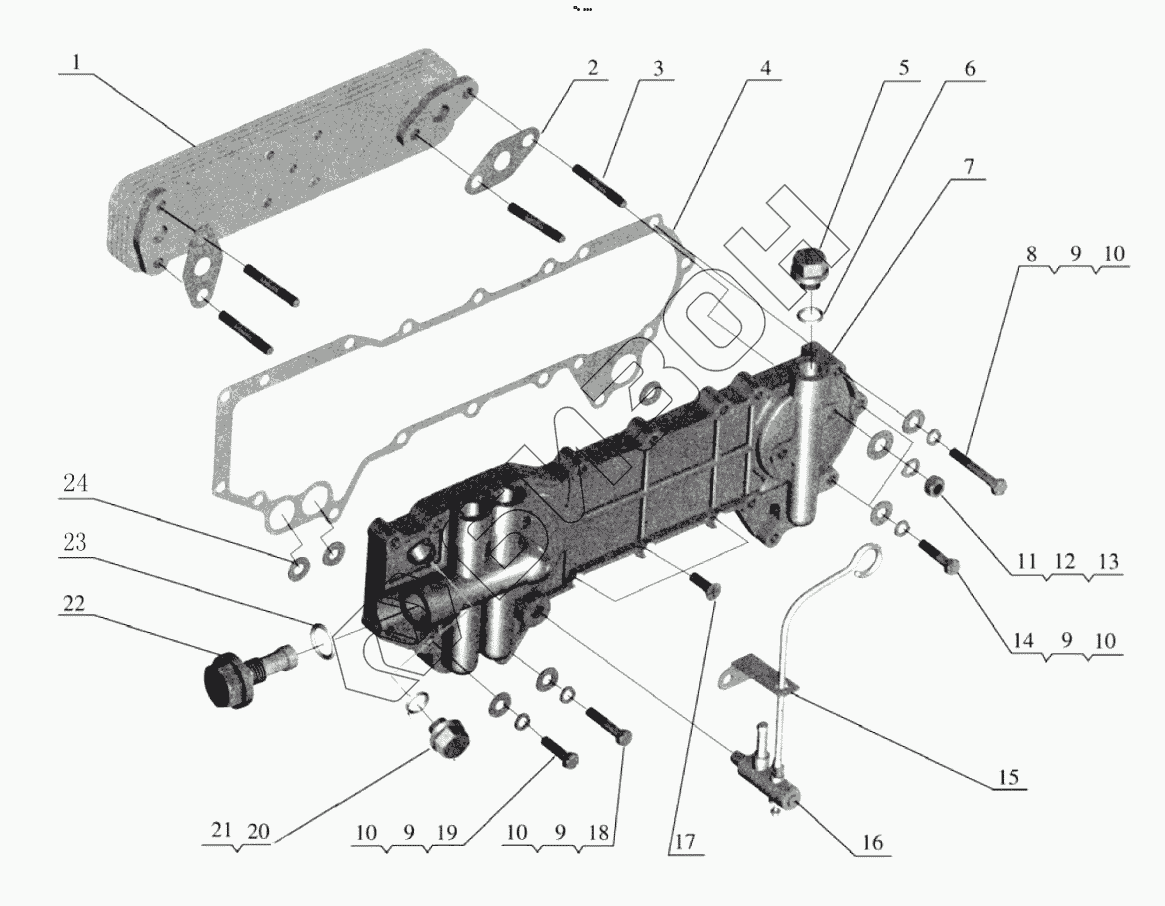

Графический каталог запасных частей к технике: FAW CA4DF2. Lubricating Oil Cooler
1013000-152-0000
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1013000-152-0000 | 1013000-152-0000 | Компонент масляного охладителя |
Загрузка ...
|
|
| 1 | 1013010-300-0000 | Lubricating oil cooler assy |
Загрузка ...
|
|
| 2 | 1013021-001-0000 | Шайба |
Загрузка ...
|
|
| 3 | 1013014A001-0000 | Stud |
Загрузка ...
|
|
| 4 | 1013013-105-0000 | Прокладка масляного охладителя |
Загрузка ...
|
|
| 5 | 1013012-101-0000 | Plug |
Загрузка ...
|
|
| 6 | GB1235-1976 22X3.5 | O-ring |
Загрузка ...
|
|
| 7 | 1013011-591-0000 | Lubricating oil cooler cover |
Загрузка ...
|
|
| 8 | Q150B0855 | Шестигранный болт |
Загрузка ...
|
|
| 9 | Q40108 | Шайба |
Загрузка ...
|
|
| 10 | Q40308 | Пружинная шайба |
Загрузка ...
|
|
| 11 | Q340B10 | Гайка М10 |
Загрузка ...
|
|
| 12 | Q40310 | Пружинная шайба |
Загрузка ...
|
|
| 13 | Q40010 | Маленькая шайба |
Загрузка ...
|
|
| 14 | Q150B0835 | Hexagon-headed bolt |
Загрузка ...
|
|
| 15 | 1305017-591-0000 | Handle bracket-water drain cock |
Загрузка ...
|
|
| 16 | 1305010-591-0000 | Water drain cock assembly |
Загрузка ...
|
|
| 17 | Q2540825 | Винт |
Загрузка ...
|
|
| 18 | Q150B0840 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | Q150B0830 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | Q617B14 | Шестигранная пробка |
Загрузка ...
|
|
| 21 | Q/WC3403-1994 14 | Washer |
Загрузка ...
|
|
| 22 | 1013015-001-0000 | Safety valve assy |
Загрузка ...
|
|
| 23 | Q72327 | Уплотнительная шайба |
Загрузка ...
|
|
| 24 | 1013019-101-0000 | Уплотнительное кольцо магистрали |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
