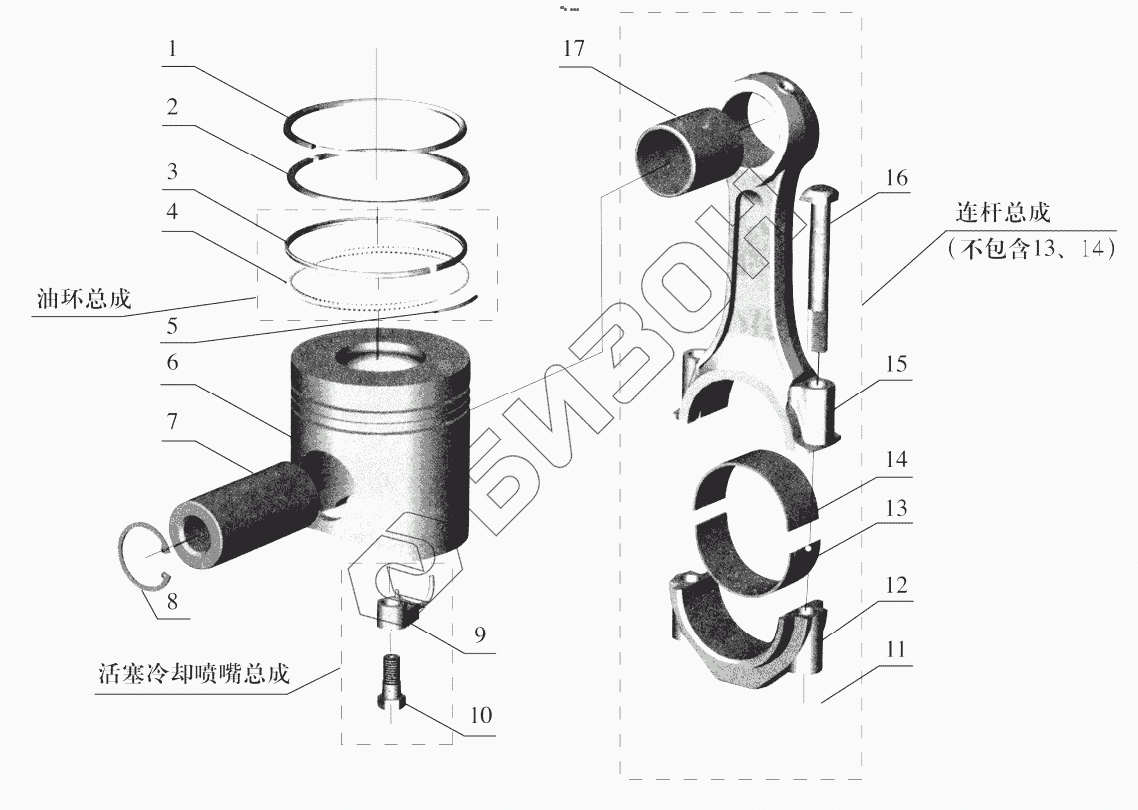

Графический каталог запасных частей к технике: FAW CA4DF2. Piston and Connecting Rod
1
2
3
4
5
6
6
7
8
9
10
11
12
12
12
13
13
14
14
15
15
15
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1004010-201-0000B | 1004010-201-0000B | Connecting rod assy |
Загрузка ...
|
|
| 1004010-201-0000XC | 1004010-201-0000XC | Connecting rod assy |
Загрузка ...
|
|
| 1004020-400-0000 | 1004020-400-0000 | Oil ring assy |
Загрузка ...
|
|
| 1004010C201-0000 | 1004010C201-0000 | Connecting rod assy |
Загрузка ...
|
|
| 1 | 1004012-400-0000 | 1st compression ring |
Загрузка ...
|
|
| 2 | 1004013-520-0000 | 2nd compression ring |
Загрузка ...
|
|
| 3 | 1004014-400-0000 | Oil ring |
Загрузка ...
|
|
| 4 | 1004016-400-0000 | Oil ring spring |
Загрузка ...
|
|
| 5 | 1004017-400-0000 | Locking wire |
Загрузка ...
|
|
| 6 | 1004011B520-0000 | Piston |
Загрузка ...
|
|
| 6 | 1004011-520-0000H | Piston |
Загрузка ...
|
|
| 7 | 1004018A201-0000A | Piston pin |
Загрузка ...
|
|
| 8 | GB/T 893.1-1986 | Internal snap ring 42 |
Загрузка ...
|
|
| 9 | 1002130A051-0000 | Piston cooling muzzle assembly |
Загрузка ...
|
|
| 10 | 1002135A051-0000 | link bolt assembly of cooling muzzle |
Загрузка ...
|
|
| 11 | 1004027-001-0000 | Connecting rod nut |
Загрузка ...
|
|
| 12 | 1004022C201-0000 | Connecting rod big end cap |
Загрузка ...
|
|
| 12 | 1004022-201-0000B | Connecting rod big end cap |
Загрузка ...
|
|
| 12 | 1004022-201-0000XC | Connecting rod big end cap |
Загрузка ...
|
|
| 13 | 1004026-470-0000D | Connecting rod bearing shell |
Загрузка ...
|
|
| 13 | 1004026-470-0000A | Connecting rod bearing shell |
Загрузка ...
|
|
| 14 | 1004028B400-0000D | Connecting rod bearing shell |
Загрузка ...
|
|
| 14 | 1004028B400-0000A | Connecting rod bearing shell |
Загрузка ...
|
|
| 15 | 1004021C201-0000 | Connecting rod |
Загрузка ...
|
|
| 15 | 1004021-201-0000B | Connecting rod |
Загрузка ...
|
|
| 15 | 1004021-201-0000XC | Connecting rod |
Загрузка ...
|
|
| 16 | 1004023A201-0000 | Connecting rod bolt |
Загрузка ...
|
|
| 17 | 1004024C201-0000A | Connecting rod end bush |
Загрузка ...
|
|
| 17 | 1004024C201-0000H | Connecting rod end bush |
Загрузка ...
|
|
| 17 | 1004024-201-0000D | Connecting rod end bush |
Загрузка ...
|
|
| 17 | 1004024-201-0000N | Connecting rod end bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
