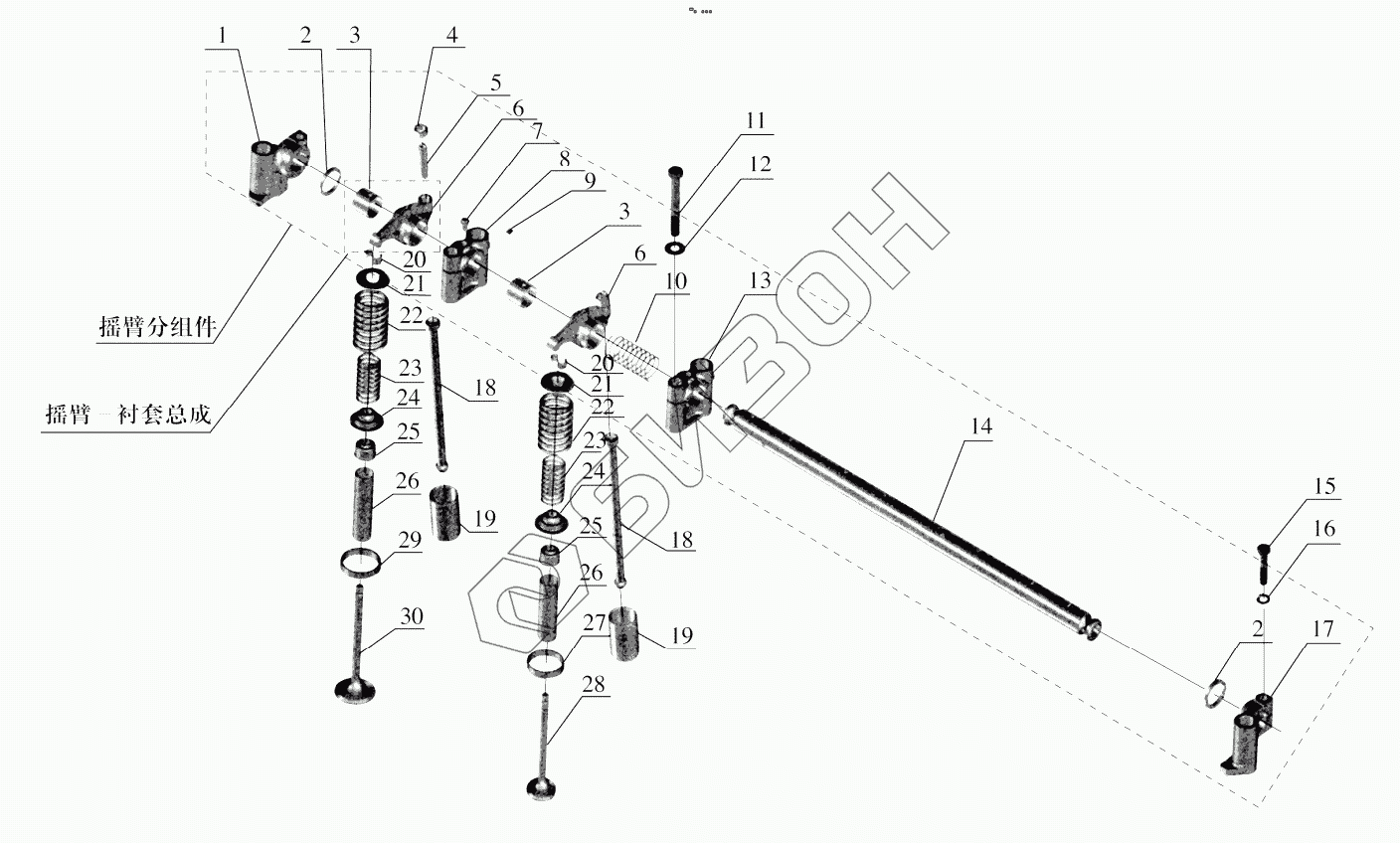

Графический каталог запасных частей к технике: FAW CA4DF2. Valve Mechanism
1007200-520-0000
1007100-400-0000
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
28
28
28
28
28
28
28
29
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1007200-520-0000 | 1007200-520-0000 | Компонент качающейся стрелы |
Загрузка ...
|
|
| 1007100-400-0000 | 1007100-400-0000 | Качающаяся стрела втулки в сборе |
Загрузка ...
|
|
| 1 | 1007125-201-0000 | Передняя опора оси коромысла |
Загрузка ...
|
|
| 2 | 1007112-001-0000 | Волнистая пружина - ось коромысла |
Загрузка ...
|
|
| 3 | 1007094-001-0000 | Втулка коромысла клапана |
Загрузка ...
|
|
| 4 | 1007098-001-0000 | Блокировочная гайка - регулировочный винт зазора коромысла клапана |
Загрузка ...
|
|
| 5 | 1007097-001-0000 | Регулировочный винт - коромысло клапана |
Загрузка ...
|
|
| 6 | 1007096-400-0000 | Коромысло клапана |
Загрузка ...
|
|
| 7 | 1007129-201-0000 | Фиксирующий винт - Опора оси коромысла |
Загрузка ...
|
|
| 8 | 1007127-201-0000 | Опора оси коромысла |
Загрузка ...
|
|
| 9 | Q522066 | Цилиндрический штифт |
Загрузка ...
|
|
| 10 | 1007114-001-0000 | Фиксирующая пружина - ось коромысла |
Загрузка ...
|
|
| 11 | Q150B1075 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | Q40110 | Шайба |
Загрузка ...
|
|
| 13 | 1007126-201-0000 | Опора оси коромысла |
Загрузка ...
|
|
| 14 | 1007090-101-0000 | Rocker arm shaft assy |
Загрузка ...
|
|
| 15 | Q150B0840 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | Q40108 | Шайба |
Загрузка ...
|
|
| 17 | 1007128-201-0000 | Задняя опора оси коромысла |
Загрузка ...
|
|
| 18 | 1007050B001-0000 | Push rod assy |
Загрузка ...
|
|
| 19 | 1007061A300-0000 | Tappet |
Загрузка ...
|
|
| 20 | 1007028A400-0000 | Valve split collet |
Загрузка ...
|
|
| 21 | 1007024-400-0000 | Кронштейн пружины клапана |
Загрузка ...
|
|
| 22 | 1007021-013-0000 | Внешняя пружина клапана |
Загрузка ...
|
|
| 23 | 1007022-013-0000 | Внутренняя пружина клапана |
Загрузка ...
|
|
| 24 | 1007026A001-0000 | Valve spring lower retainer |
Загрузка ...
|
|
| 25 | 1007035B001-0000Q | Valve guide oil seal assy |
Загрузка ...
|
|
| 26 | 1007032A001-0000 | Valve guide |
Загрузка ...
|
|
| 27 | 1007081-400-0000 | Кронштейн выпускного клапана |
Загрузка ...
|
|
| 28 | 1007016A400-0000H | Exhaust valve |
Загрузка ...
|
|
| 28 | 1007016B400-0000C | Exhaust valve |
Загрузка ...
|
|
| 28 | 1007016B400-0000Z | Exhaust valve |
Загрузка ...
|
|
| 28 | 1007016A400-0000Q | Выпускной клапан |
Загрузка ...
|
|
| 29 | 1007082-400-0000 | Кронштейн впускного клапана |
Загрузка ...
|
|
| 30 | 1007011A400-0000H | Intake valve |
Загрузка ...
|
|
| 30 | 1007011A400-0000Q | Впускной клапан |
Загрузка ...
|
|
| 30 | 1007011B400-0000Z | Intake valve |
Загрузка ...
|
|
| 30 | 1007011C400-0000C | Intake valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
