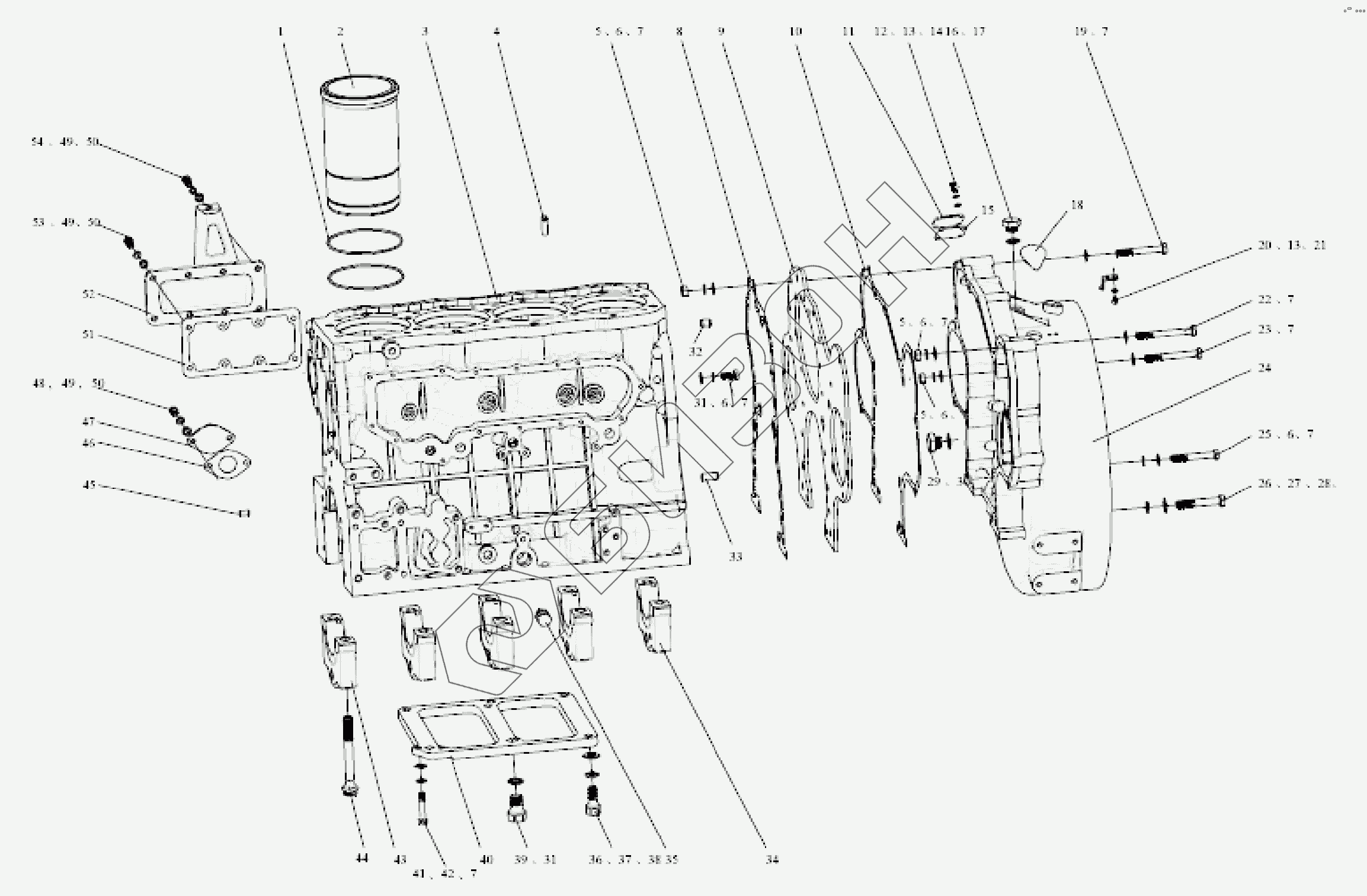

Графический каталог запасных частей к технике: FAW CA4DF3-13E3. Блок цилиндра
1
2
3
4
5
5
5
6
6
6
6
6
7
7
7
7
7
7
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
50
50
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1002017-001-0000 | О-образное резиновое уплотнительное кольцо |
Загрузка ...
|
|
| 2 | 1002016В400-0000 | Цилиндровая гильза |
Загрузка ...
|
|
| 3 | 1002014В152-0000 | Блок цилиндра |
Загрузка ...
|
|
| 4 | 1002146-201-0000 | Фиксирующий штифт головки цилиндра |
Загрузка ...
|
|
| 5 | Q340B10 | Гайка М10 |
Загрузка ...
|
|
| 6 | Q40310 | Пружинная шайба |
Загрузка ...
|
|
| 7 | Q40110 | Шайба |
Загрузка ...
|
|
| 8 | 1002079-201-0000 | Прокладка - блок цилиндра |
Загрузка ...
|
|
| 9 | 1002075-550-0000 | Перекрывающая плита крышки камеры шестерни в сборе |
Загрузка ...
|
|
| 10 | 1002078-550-0000 | Прокладка - Перекрывающая плита крышки камеры шестерни |
Загрузка ...
|
|
| 11 | 1002081-550-0000 | Накладка |
Загрузка ...
|
|
| 12 | Q150B0612 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | Q40406 | Облегченная шайба пружины |
Загрузка ...
|
|
| 14 | Q40106 | Шайба |
Загрузка ...
|
|
| 15 | 1002082-550-0000 | Накладка прокладки |
Загрузка ...
|
|
| 16 | Q617B18 | Заглушка |
Загрузка ...
|
|
| 17 | Q72318 | Уплотнительная шайба |
Загрузка ...
|
|
| 18 | 1002068-001-0000 | Накладка осмотра корпуса маховика |
Загрузка ...
|
|
| 19 | Q150B1080 | Болт М10x80 |
Загрузка ...
|
|
| 20 | 1002066-002-0010 | Ведущая стрела маховика |
Загрузка ...
|
|
| 21 | GB823-1998M6XI0 | Шуруп с крестообразным желобом в маленкой тарелочной головке |
Загрузка ...
|
|
| 22 | Q150B1095 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 23 | Q150B1090 | Болт М10x90 |
Загрузка ...
|
|
| 24 | 1002061В550-0000 | Крышки камеры шестерни - корпус маховика |
Загрузка ...
|
|
| 25 | Q150B1075 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 26 | Q150B1275 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 27 | Q40312 | Пружинная шайба |
Загрузка ...
|
|
| 28 | Q40112 | Пружинная шайба |
Загрузка ...
|
|
| 29 | Q617B20 | Резьбовая пробка М20х1.5 |
Загрузка ...
|
|
| 30 | Q72320 | Уплотнительная шайба |
Загрузка ...
|
|
| 31 | Q150В1022 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 32 | Q5221218 | Цилиндрический штифт |
Загрузка ...
|
|
| 33 | Q5221230 | Штифт 12x30 |
Загрузка ...
|
|
| 34 | 1005143A00I-0000 | Крыша заднего главного подшипника |
Загрузка ...
|
|
| 35 | 1002l-001-0000 | Подъемный болт |
Загрузка ...
|
|
| 36 | 1002011-101-0000 | Надставка корпуса болта |
Загрузка ...
|
|
| 37 | Q40314 | Пружинная шайба |
Загрузка ...
|
|
| 38 | Q40114 | Шайба |
Загрузка ...
|
|
| 39 | 1002012-101-0000 | Болт |
Загрузка ...
|
|
| 40 | 1002018А101-0000 | Подкрепление корпуса |
Загрузка ...
|
|
| 41 | 1002013А101-0000 | Болт надставка корпуса |
Загрузка ...
|
|
| 42 | Q40410 | Пружинная шайба |
Загрузка ...
|
|
| 43 | 1005141-001-0000 | Крышка главного подшипника |
Загрузка ...
|
|
| 44 | 1005144-001-0000 | Болт основного подшипника |
Загрузка ...
|
|
| 45 | Q5220818 | Цилиндрический штифт |
Загрузка ...
|
|
| 46 | 1002098-101-0000 | Прокладка |
Загрузка ...
|
|
| 47 | 1002097-101-0000 | Фланцевая перекрывающая плита |
Загрузка ...
|
|
| 48 | Q150B0816 | Болт М8х16 |
Загрузка ...
|
|
| 49 | Q40408 | Пружинная шайба |
Загрузка ...
|
|
| 50 | Q40108 | Шайба |
Загрузка ...
|
|
| 51 | 1002096-101-0000 | Уплотнительная прокладка накладки камеры толкателя |
Загрузка ...
|
|
| 52 | 1002093A300-0000 | Передняя накладка камеры толкателя |
Загрузка ...
|
|
| 53 | Q150B0825 | Болт М8х25 |
Загрузка ...
|
|
| 54 | Q150B0828 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
