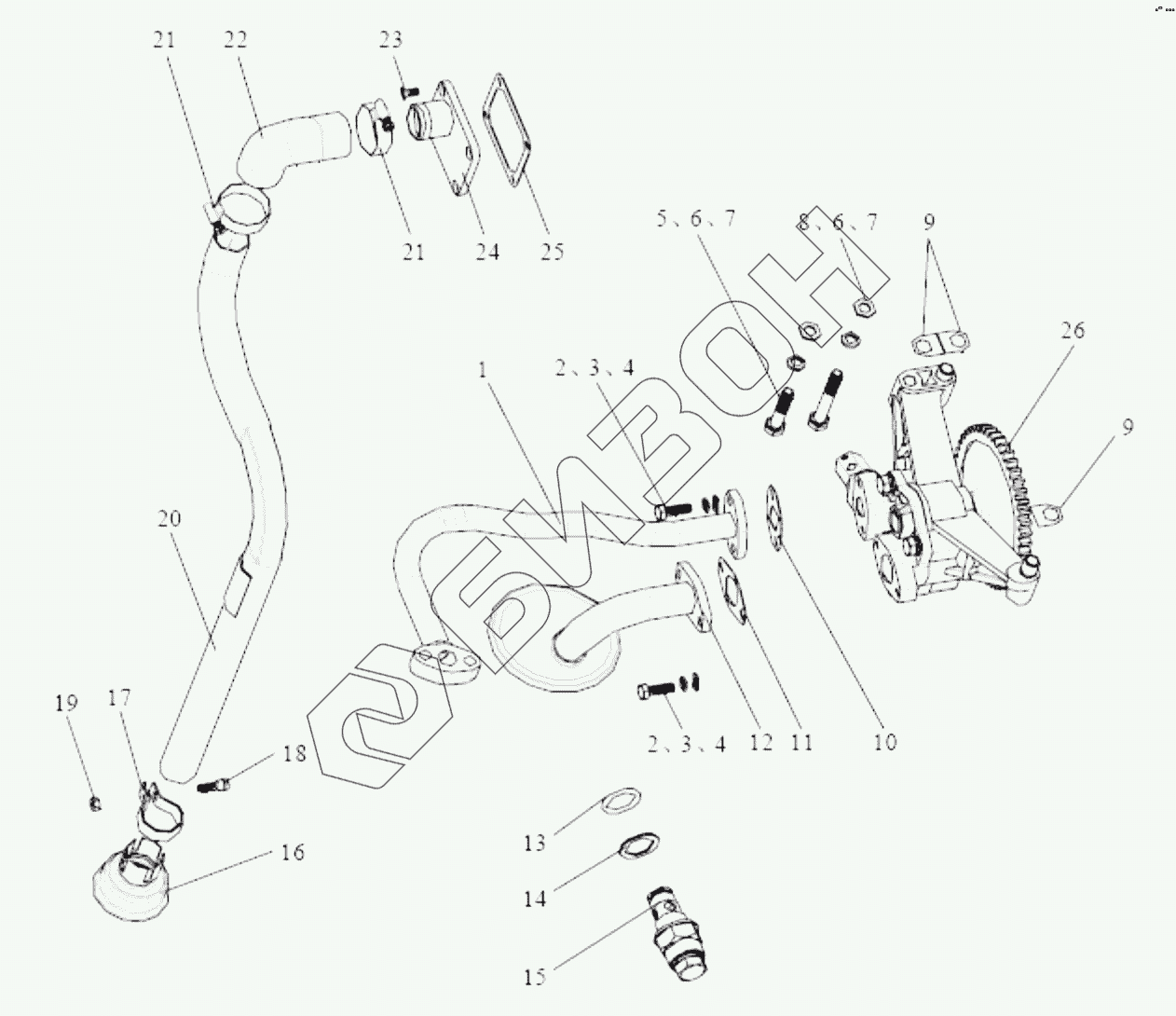

Графический каталог запасных частей к технике: FAW CA4DF3-13E3. Масляный насос и трубопровод
1
2
2
3
3
4
4
5
6
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1011070-155-0000 | Труба выпускного масла в сборе |
Загрузка ...
|
|
| 2 | Q150B0825 | Болт М8х25 |
Загрузка ...
|
|
| 3 | Q40308 | Пружинная шайба |
Загрузка ...
|
|
| 4 | Q40108 | Шайба |
Загрузка ...
|
|
| 5 | Q150B1050 | Болт М10x50 |
Загрузка ...
|
|
| 6 | Q40310 | Пружинная шайба |
Загрузка ...
|
|
| 7 | Q40110 | Шайба |
Загрузка ...
|
|
| 8 | Q150B1070 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | 1011056-001-0000 | Регулирующая прокладка |
Загрузка ...
|
|
| 10 | 1010011-001-0000 | Уплотнительная прокладка |
Загрузка ...
|
|
| 11 | 1011069А001-0000 | Прокладка |
Загрузка ...
|
|
| 12 | 1010010А101-0000 | Маслосборник в сборе |
Загрузка ...
|
|
| 13 | Q17342422 | О-образное резиновое |
Загрузка ...
|
|
| 14 | Q72327 | Уплотнительная шайба |
Загрузка ...
|
|
| 15 | 1011090-001-0000 | Комплекс регулятора давления |
Загрузка ...
|
|
| 16 | 1014020A101-0000 | Фильтр в сборе |
Загрузка ...
|
|
| 17 | 1014026-101-0000 | Хомутик |
Загрузка ...
|
|
| 18 | 1014027-101-0000 | Винт |
Загрузка ...
|
|
| 19 | Q340B06 | Гайка М6 |
Загрузка ...
|
|
| 20 | 1014030-155-0000 | Комплекс воздухопровода |
Загрузка ...
|
|
| 21 | Q67645 | Хомутик шланга |
Загрузка ...
|
|
| 22 | 1014037A104-JH1F | Соединительный шланг |
Загрузка ...
|
|
| 23 | Q2540614 | Винт |
Загрузка ...
|
|
| 24 | 1014035-101-0000 | Накладка |
Загрузка ...
|
|
| 25 | 1014036-101-0000 | Прокладка |
Загрузка ...
|
|
| 26 | 1011010А300-0000 | Масляный насос в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
