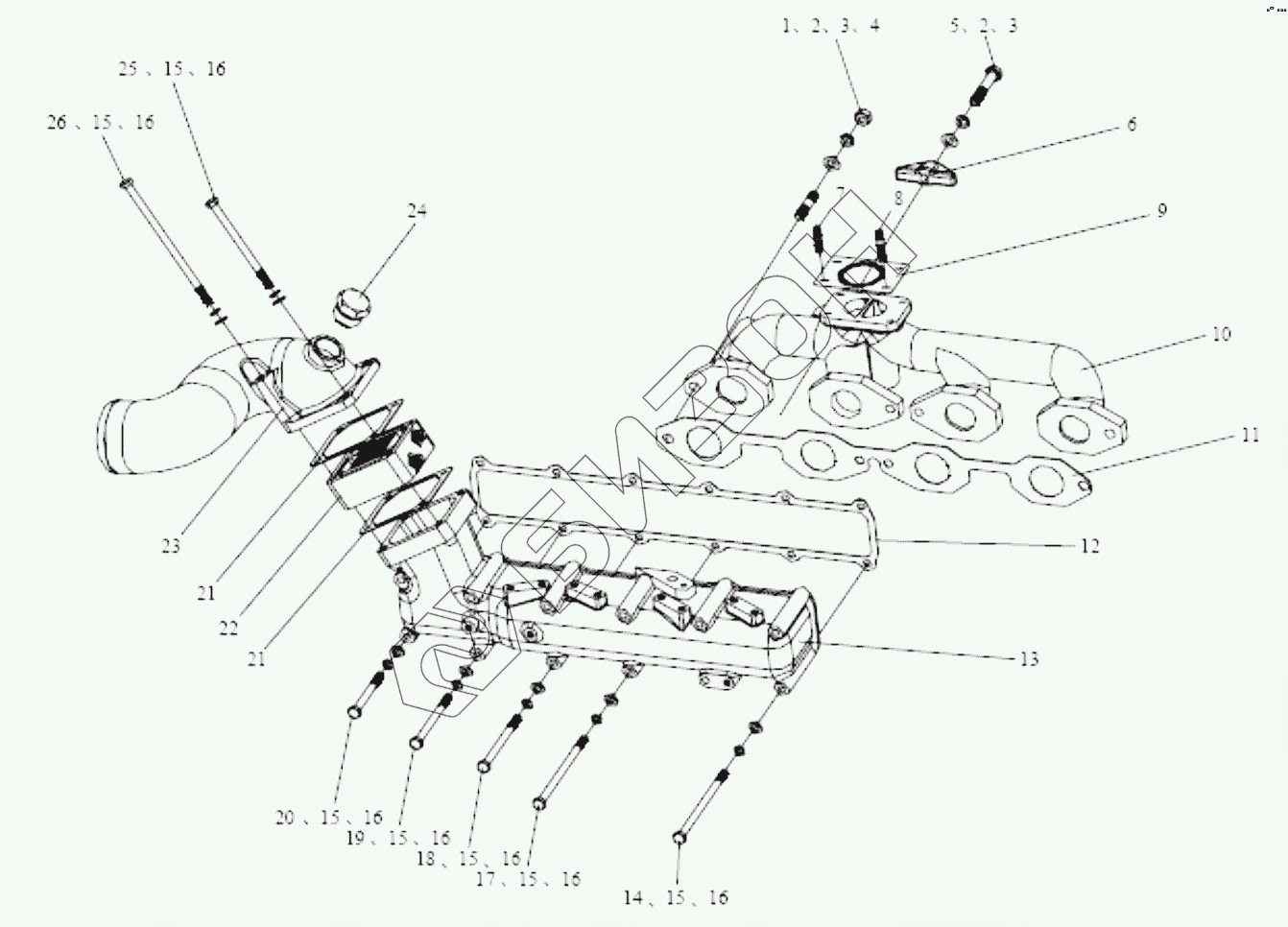

Графический каталог запасных частей к технике: FAW CA4DF3-13E3. Впускные и выпускные газопроводы
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
15
16
16
16
16
16
16
16
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q340B10 | Гайка М10 |
Загрузка ...
|
|
| 2 | Q40310 | Пружинная шайба |
Загрузка ...
|
|
| 3 | Q40110 | Шайба |
Загрузка ...
|
|
| 4 | GB899-1988GMI0-I0X35 | Шпилька |
Загрузка ...
|
|
| 5 | Q150B0860 | Болт |
Загрузка ...
|
|
| 6 | 1008058-001-0000 | Прессшпан газовыпускного трубопровода |
Загрузка ...
|
|
| 7 | 1118009-055-0000 | Шпилька наддува |
Загрузка ...
|
|
| 8 | 1008074-300-0000 | Шпилька - выпускная промежуточная труба |
Загрузка ...
|
|
| 9 | 1008072-520-0000 | Прокладка - нагнетатель |
Загрузка ...
|
|
| 10 | 1008042-541-0000 | Выпускное ответвление |
Загрузка ...
|
|
| 11 | 1008045-520-0000 | Прокладка выпускной трубы |
Загрузка ...
|
|
| 12 | 1008017-550-0000 | Герметическая пластинка - всасывающая труба |
Загрузка ...
|
|
| 13 | 1008016С550-0000 | Впускное ответвление |
Загрузка ...
|
|
| 14 | Q150B08140 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | Q40308 | Пружинная шайба |
Загрузка ...
|
|
| 16 | Q40108 | Шайба |
Загрузка ...
|
|
| 17 | Q150B08140 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | Q150B08105 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | Q150B08100 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | Q150B0880 | Болт - пробка с шестигранной головкой |
Загрузка ...
|
|
| 21 | 1008019-550-0000 | Прокладка - всасывающий штуцер |
Загрузка ...
|
|
| 22 | 3750010-550-0000 | Воздухонагреватель |
Загрузка ...
|
|
| 23 | 1008023А551-0010 | Всасывающий штуцер |
Загрузка ...
|
|
| 24 | 1008027-551-0010 | Пробка с шестигранной головкой |
Загрузка ...
|
|
| 25 | Q150B0865 | Болт М8х65 |
Загрузка ...
|
|
| 26 | Q150B08165 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
