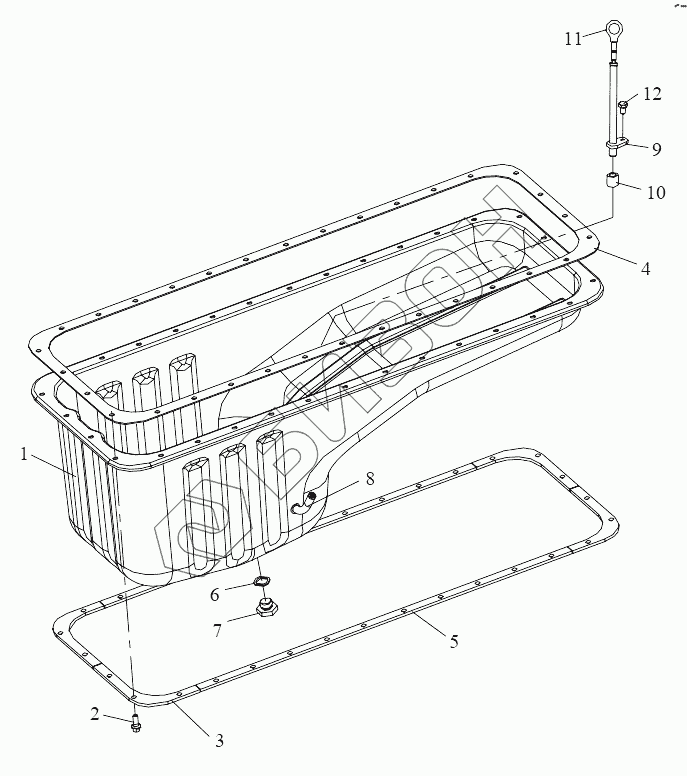

Графический каталог запасных частей к технике: FAW CA6DL2-37E4. Масляный картер
1
1
2
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1009010В630-3010 | Масляный картер в сборе |
Загрузка ...
|
|
| 1 | 1009010-468 | Масляный картер |
Загрузка ...
|
|
| 2 | Q1840820 | Болт |
Загрузка ...
|
|
| 3 | 1009024-29D | Прокладка поддона |
Загрузка ...
|
|
| 4 | 1009031-29D | Уплотнительная прокладка поддона |
Загрузка ...
|
|
| 4 | 1009031-29DZ | Уплотнительная прокладка поддона картера |
Загрузка ...
|
|
| 5 | 1009026-29D | Промежуточная прокладка поддона |
Загрузка ...
|
|
| 6 | CQ72320 | Уплотнительное кольцо |
Загрузка ...
|
|
| 6 | Q72320 | Уплотнительная шайба |
Загрузка ...
|
|
| 7 | 1009022A29D | Шестигранная сливная пробка |
Загрузка ...
|
|
| 7 | 1009022-29D | Сливная пробка с шестигранной головкой |
Загрузка ...
|
|
| 8 | 1009043-70А | Обратный маслопровод - воздухоотделитель |
Загрузка ...
|
|
| 8 | 1009043-630-3010 | Возвратный маслопровод - Воздухоотделитель |
Загрузка ...
|
|
| 9 | 1009060-468 | Маслоуказательная трубка |
Загрузка ...
|
|
| 9 | 1009060A29D | Маслоуказательная трубка |
Загрузка ...
|
|
| 10 | 1009053-D1 | Уплотнительное кольцо щупа |
Загрузка ...
|
|
| 10 | 1009053A29D | Уплотнительное кольцо трубки указателя уровня масла |
Загрузка ...
|
|
| 11 | 1009070-468 | Маслоуказатель |
Загрузка ...
|
|
| 11 | 1009070-671-207А | Маслоуказатель в сборе |
Загрузка ...
|
|
| 12 | Q1860816 | Шестигранный фланцевый болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
