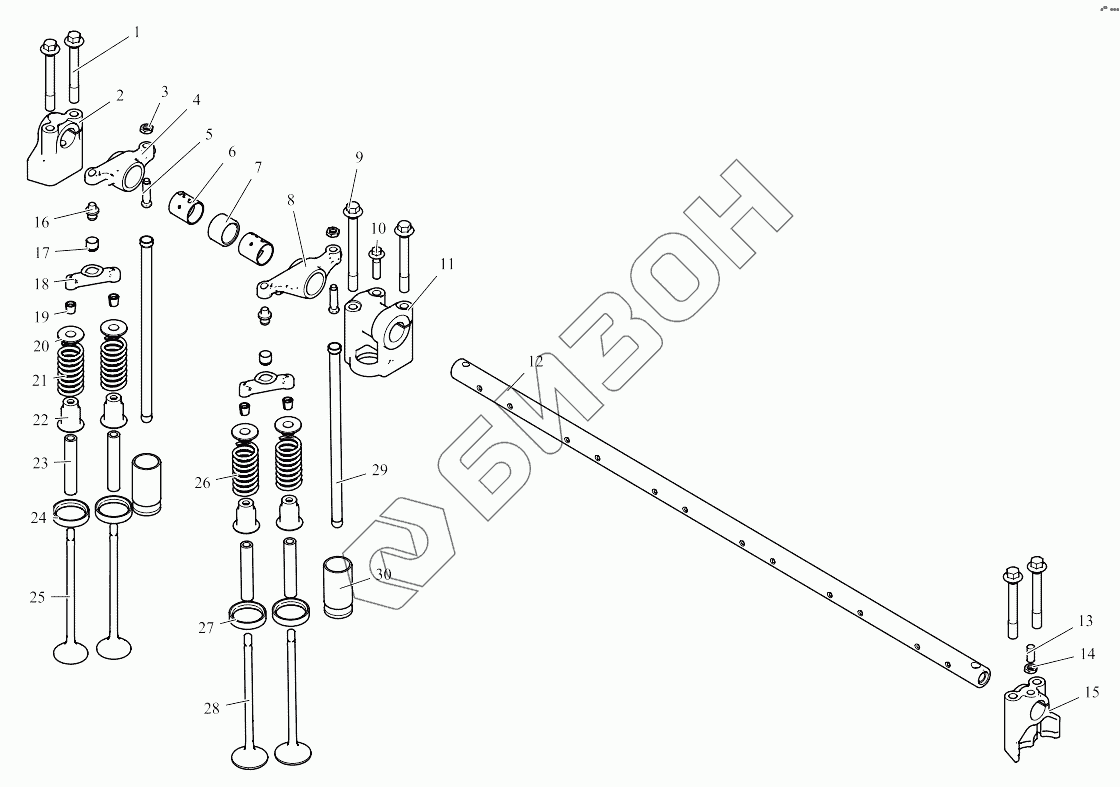

Графический каталог запасных частей к технике: FAW CA6DL2-37E4. Система газораспределения
1
2
2
3
4
5
6
6
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
25
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q1820880 | Болт |
Загрузка ...
|
|
| 2 | 1007104-29D | Передняя опора оси коромысла |
Загрузка ...
|
|
| 2 | 1007104B29D | Передняя стойка валика качалки |
Загрузка ...
|
|
| 3 | 1007113-29D | Стопорная гайка регулировочного винта зазора клапана |
Загрузка ...
|
|
| 4 | 1007121-29D | Коромысло выпускного клапана |
Загрузка ...
|
|
| 5 | 1007112-29D | Регулировочный винт коромысла клапана |
Загрузка ...
|
|
| 6 | 1007114-29D | Втулка качалки клапана |
Загрузка ...
|
|
| 6 | 1007114A29D | Втулка коромысла клапана |
Загрузка ...
|
|
| 7 | 1007103-29D | Гильза ограничителя коромысла клапана |
Загрузка ...
|
|
| 8 | 1007111-48D | Качалка впускного клапана |
Загрузка ...
|
|
| 8 | 1007111-621-0000 | Качалка впускного клапана |
Загрузка ...
|
|
| 9 | 1007106-48D | Болт - стойка валика качалки |
Загрузка ...
|
|
| 9 | 1007106А621-0000 | Болт - стойка вала коромысла |
Загрузка ...
|
|
| 10 | Q1840835 | Болт |
Загрузка ...
|
|
| 11 | 1007102-29D | Опора оси коромысла |
Загрузка ...
|
|
| 12 | 1007130-29D | Ось коромысла |
Загрузка ...
|
|
| 12 | 1007130A29D | Валик качалки в сборе |
Загрузка ...
|
|
| 13 | GB/T71-1985М8х20 | Контрвинт с конической головкой и шлицем |
Загрузка ...
|
|
| 14 | Q340B08T12 | Гайка |
Загрузка ...
|
|
| 15 | 1007101-1-29D | Задняя опора оси коромысла |
Загрузка ...
|
|
| 16 | 1007117-29D | Прижимной ролик коромысла клапана |
Загрузка ...
|
|
| 17 | 1007118-29D | Гнездо прижимного ролика коромысла |
Загрузка ...
|
|
| 18 | 1007012-29D | Поперечный рычаг (крейцкопф) |
Загрузка ...
|
|
| 18 | 1007012-29DA | Поперечный рычаг (ремонтный) |
Загрузка ...
|
|
| 19 | 1007028-29D | Сухарь замка клапана |
Загрузка ...
|
|
| 20 | 1007024-29D | Кронштейн пружины клапана |
Загрузка ...
|
|
| 21 | 1007022-29D | Пружина выпускного клапана |
Загрузка ...
|
|
| 22 | 1007035-29D | Уплотнительное кольцо трубки клапана в сборе |
Загрузка ...
|
|
| 22 | 1007035A29D | Герметические прокладки направляющей трубки клапана |
Загрузка ...
|
|
| 23 | 1003014M29D | Направляющая трубка клапана |
Загрузка ...
|
|
| 23 | 1003014-29D | Направляющая трубка клапана |
Загрузка ...
|
|
| 24 | 1003013-36D | Сменное седло выпускного клапана |
Загрузка ...
|
|
| 25 | 1007016-36D | Выпускной клапан |
Загрузка ...
|
|
| 25 | 1007016-36DB | Выпускной клапан (ремонтный) |
Загрузка ...
|
|
| 26 | 1007021-29D | Пружина впускного клапана |
Загрузка ...
|
|
| 27 | 1003012-36D | Сменное седло впускного клапана |
Загрузка ...
|
|
| 28 | 1007011-36D | Впускной клапан |
Загрузка ...
|
|
| 28 | 1007011-36DB | Впускной клапан (ремонтный) |
Загрузка ...
|
|
| 29 | 1007050-36D | Толкатель |
Загрузка ...
|
|
| 30 | 1007061-29D | Штанга толкателя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
