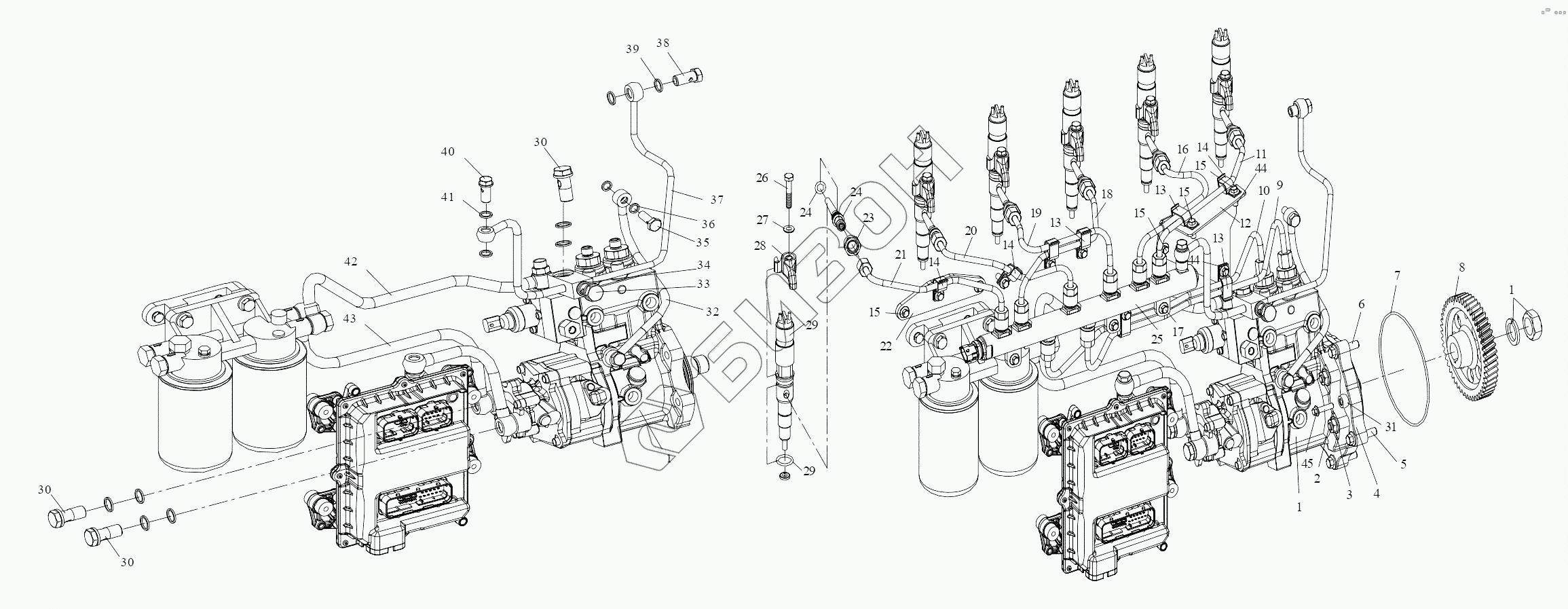

Графический каталог запасных частей к технике: FAW CA6DL2-37E4. Система подачи топлива
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
24
24
24
24
24
24
25
25
26
26
27
28
28
29
29
29
29
30
30
30
31
31
32
32
33
33
34
35
35
36
37
37
38
38
39
40
40
41
42
42
43
43
44
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1111010A630-0000 | Топливный насос в сборе |
Загрузка ...
|
|
| 1 | 1111010-22Е | Топливный насос в сборе |
Загрузка ...
|
|
| 1 | Болт | Пустотелый болт |
Загрузка ...
|
|
| 1 | Болт | Пустотелый болт |
Загрузка ...
|
|
| 1 | Шайба | Пружинная шайба - для крепления приводной шестерни |
Загрузка ...
|
|
| 1 | Гайка | Шестигранная гайка - для крепления приводной шестерни |
Загрузка ...
|
|
| 2 | CQ1201035 | Шпилька |
Загрузка ...
|
|
| 3 | CQ39610 | Гайка |
Загрузка ...
|
|
| 4 | 1111228-59D | Соединительный фланец |
Загрузка ...
|
|
| 4 | 1111228-630-0000 | Соединительный фланец |
Загрузка ...
|
|
| 5 | Q1841045 | Болт |
Загрузка ...
|
|
| 6 | Q1841030 | Болт |
Загрузка ...
|
|
| 7 | CQ73421500B | О-образное резиновое кольцо для гидравлической |
Загрузка ...
|
|
| 7 | 1002063-29D | О-образное кольцо - перекрышка PTO |
Загрузка ...
|
|
| 8 | 1111216-59D | Передаточная шестерня топливного насоса |
Загрузка ...
|
|
| 8 | 1111216-630-0000 | Передаточная шестерня топливного насоса |
Загрузка ...
|
|
| 9 | 1129080-22E | Топливопровод высокого давления |
Загрузка ...
|
|
| 9 | 1129080-640-0000 | Топливопровод высокого давления в сборе II |
Загрузка ...
|
|
| 10 | 1129070-22Е | Топливопровод высокого давления в сборе I |
Загрузка ...
|
|
| 10 | 1129070-640-0000 | Топливопровод высокого давления в сборе I |
Загрузка ...
|
|
| 11 | 1129060-22Е | Маслопровод высокого давления 6 -ого цилиндра в сборе |
Загрузка ...
|
|
| 11 | 1129060-640-0000 | Маслопровод высокого давления 6 -ого цилиндра в сборе |
Загрузка ...
|
|
| 12 | 1129072-48D | Крепежная стойка II - масляная труба высокого давления |
Загрузка ...
|
|
| 12 | 1129072-630-0000 | Крепежная стойка II - масляная труба высокого давления |
Загрузка ...
|
|
| 13 | 1129075-48D | Трубодержатель трубки высокого давления в сборе I |
Загрузка ...
|
|
| 13 | 1129065А621-0000 | Комплект зажима масляной трубы высокого давления |
Загрузка ...
|
|
| 14 | 1129065-48D | Трубодержатель трубки высокого давления в сборе I |
Загрузка ...
|
|
| 14 | 1129075А621-0000 | Скоба маслопровода высокого давления в сборе I |
Загрузка ...
|
|
| 15 | Q1840816 | Болт |
Загрузка ...
|
|
| 16 | 1129050-22Е | Маслопровод высокого давления 5 -ого цилиндра в сборе |
Загрузка ...
|
|
| 16 | 1129050-640-0000 | Маслопровод высокого давления 5 -ого цилиндра в сборе |
Загрузка ...
|
|
| 17 | Q1840820 | Болт |
Загрузка ...
|
|
| 18 | 1129040-22Е | Маслопровод высокого давления 4 -ого цилиндра в сборе |
Загрузка ...
|
|
| 18 | 1129040-640-0000 | Маслопровод высокого давления 4 -ого цилиндра в сборе |
Загрузка ...
|
|
| 19 | 1129030-22Е | Маслопровод высокого давления 3 -ого цилиндра в сборе |
Загрузка ...
|
|
| 19 | 1129030-640-0000 | Маслопровод высокого давления 3 -ого цилиндра в сборе |
Загрузка ...
|
|
| 20 | 1129020-22Е | Маслопровод высокого давления 2 -ого цилиндра в сборе |
Загрузка ...
|
|
| 20 | 1129020-640-0000 | Маслопровод высокого давления 2 -ого цилиндра в сборе |
Загрузка ...
|
|
| 21 | 1129010-22Е | Маслопровод высокого давления 1 -ого цилиндра в сборе |
Загрузка ...
|
|
| 21 | 1129010-640-0000 | Маслопровод высокого давления 1 -ого цилиндра в сборе |
Загрузка ...
|
|
| 22 | 1129071-59D | Крепежная стойка I - труба высокого давления |
Загрузка ...
|
|
| 22 | 1129071-630-0000 | Крепежная стойка I - труба высокого давления |
Загрузка ...
|
|
| 23 | 1112031-29D | Промежуточная гайка штуцера трубки высокого давления |
Загрузка ...
|
|
| 24 | 1112030-630-0000 | Соединительная втулка трубки высокого давления в сборе |
Загрузка ...
|
|
| 24 | 1112030-59D | Соединительная втулка трубки высокого давления в сборе |
Загрузка ...
|
|
| 25 | 1129110-22Е | Топливная рампа высокого давления в сборе |
Загрузка ...
|
|
| 25 | 1129110-640-0000 | Топливная рампа высокого давления в сборе |
Загрузка ...
|
|
| 26 | 1112013-29D | Болт нажимной пластины форсунки |
Загрузка ...
|
|
| 26 | 1112013K29D | Болт прижимной планки форсунки |
Загрузка ...
|
|
| 27 | GB849 | Сферическая шайба |
Загрузка ...
|
|
| 28 | 1112011А630-0000 | Зажимная пластинка распылителя |
Загрузка ...
|
|
| 28 | 1112011-59D | Прижимная планка форсунки |
Загрузка ...
|
|
| 29 | 1112010-22Е | Маслораспылитель в сборе |
Загрузка ...
|
|
| 29 | 1112010-640-0000 | Маслораспылитель в сборе |
Загрузка ...
|
|
| 30 | 1104036-73D | Полый болт |
Загрузка ...
|
|
| 31 | 1111227-59D | Муфта |
Загрузка ...
|
|
| 31 | 1104088-630-0000 | Муфта |
Загрузка ...
|
|
| 32 | 1104060-59D | Маслопровод в сборе |
Загрузка ...
|
|
| 32 | 1104060-630-0000 | Маслопровод в сборе |
Загрузка ...
|
|
| 33 | Q/XC3451.1-2002 | Шарнирный болт М14x1.5 |
Загрузка ...
|
|
| 33 | 1117038-60D | Пустотелый болт |
Загрузка ...
|
|
| 34 | CQ72316T5 | Уплотнительное кольцо |
Загрузка ...
|
|
| 35 | 1104066-D6 | Полый болт - маслопровод в сборе |
Загрузка ...
|
|
| 35 | 1104061-29D | Шарнирный болт |
Загрузка ...
|
|
| 36 | CQ72310T5 | Уплотнительное кольцо |
Загрузка ...
|
|
| 37 | 1104050-59D | Обратный топливопровод в сборе |
Загрузка ...
|
|
| 37 | 1104050Е630-0000 | Обратный топливопровод в сборе |
Загрузка ...
|
|
| 38 | 1104073-D6 | Пустотелый болт возвратного масляного трубопровода |
Загрузка ...
|
|
| 38 | Q/XC3451.1-2002 | Шарнирный болт М14x1.5 |
Загрузка ...
|
|
| 39 | CQ72314T5 | Уплотнительное кольцо |
Загрузка ...
|
|
| 40 | 1104051-59D | Полый болт - масляный рельс |
Загрузка ...
|
|
| 40 | 1104051-630-0000 | Полый болт - масляный рельс |
Загрузка ...
|
|
| 41 | CQ72312T5 | Уплотнительное кольцо |
Загрузка ...
|
|
| 42 | 1104040-59D | Впускная труба в сборе - от топливного фильтра до сопла |
Загрузка ...
|
|
| 42 | 1104040D630-0000 | Масляный насос |
Загрузка ...
|
|
| 43 | 1104030-59D | Впускная труба в сборе - от топливного насоса до топлива |
Загрузка ...
|
|
| 43 | 1104030-630-0000 | Фильтр тонкой очистки |
Загрузка ...
|
|
| 44 | CQ39608 | Гайка |
Загрузка ...
|
|
| 45 | 1111226-59D | Фиксатор |
Загрузка ...
|
|
| 45 | 1104089-630-0000 | Фиксатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
