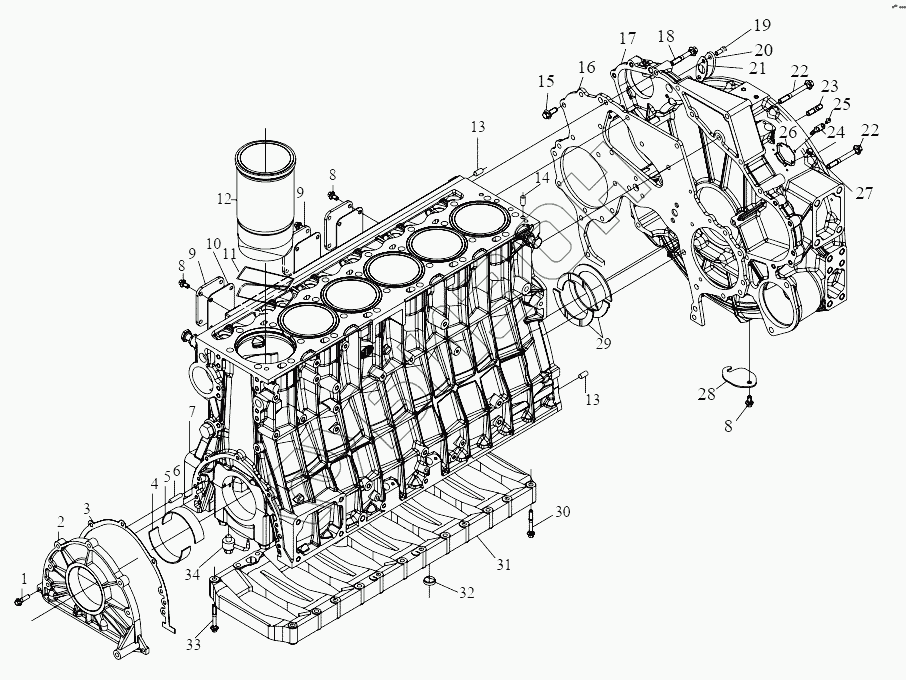

Графический каталог запасных частей к технике: FAW CA6DL2-37E4. Составляющие элементы блока цилиндров
1
2
3
3
4
4
5
5
6
7
8
8
8
9
9
10
11
12
12
12
13
13
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q1840830 | Болт |
Загрузка ...
|
|
| 2 | 1002055-29D | Держатель переднего сальника коленчатого вала |
Загрузка ...
|
|
| 3 | 1002056-29DZ | Прокладка - гнездо переднего сальника коленчатого вала |
Загрузка ...
|
|
| 3 | 1002056-29D | Прокладка - гнездо переднего сальника коленчатого вала |
Загрузка ...
|
|
| 4 | 1002035-36D | Нижний вкладыш главного вала |
Загрузка ...
|
|
| 4 | 1002035A36D | Нижний вкладыш главного подшипника |
Загрузка ...
|
|
| 5 | 1002034-36D | Верхний вкладыш главного вала |
Загрузка ...
|
|
| 5 | 1002034A36D | Верхний вкладыш главного подшипника |
Загрузка ...
|
|
| 6 | Q5210826 | Штифт |
Загрузка ...
|
|
| 7 | 1002015-36D | Блок цилиндров в сборе |
Загрузка ...
|
|
| 8 | Q1840816 | Болт |
Загрузка ...
|
|
| 9 | 1002092-29D | Перекрывающая плита |
Загрузка ...
|
|
| 10 | 1002096-29D | Прокладка - перекрышка полости кулачка |
Загрузка ...
|
|
| 11 | 1002017-29D | Резиновое уплотнительное кольцо |
Загрузка ...
|
|
| 12 | 1002016-36D | Гильза цилиндра |
Загрузка ...
|
|
| 12 | 1002016-36DH | Втулка цилиндра |
Загрузка ...
|
|
| 12 | 1002016-36DY | Гильза цилиндра (ремонтная) |
Загрузка ...
|
|
| 13 | Q5211232 | Штифт |
Загрузка ...
|
|
| 14 | Q5211020 | Штифт |
Загрузка ...
|
|
| 15 | Q1841025 | Болт |
Загрузка ...
|
|
| 16 | 1002076-36D | Плита газораспределительного механизма |
Загрузка ...
|
|
| 17 | 1002061-630-0000 | Кожух шестеренной коробки-картер маховика |
Загрузка ...
|
|
| 17 | 1002061-59D | Кожух шестеренной коробки-картер маховика |
Загрузка ...
|
|
| 18 | Q1821080 | Болт |
Загрузка ...
|
|
| 19 | Q1840820 | Болт |
Загрузка ...
|
|
| 20 | 1017023-29D | Пластина |
Загрузка ...
|
|
| 21 | 1118094-29D | Прокладка |
Загрузка ...
|
|
| 22 | Q1821090 | Болт |
Загрузка ...
|
|
| 23 | 1002043-29D | Штифт |
Загрузка ...
|
|
| 24 | 1002066-29D | Метка картера маховика |
Загрузка ...
|
|
| 25 | Q2140606 | Винт |
Загрузка ...
|
|
| 26 | 1002068-29D | Заглушка - картер маховика |
Загрузка ...
|
|
| 26 | 1002068B29D | Резиновая пробка картера маховика |
Загрузка ...
|
|
| 27 | Q1840612 | Фланцевый шестигранный болт |
Загрузка ...
|
|
| 28 | 1002067-29D | Перекрывающая плита картера маховика |
Загрузка ...
|
|
| 29 | 1002036-36D | Упорная пластина |
Загрузка ...
|
|
| 30 | Q1821065 | Болт |
Загрузка ...
|
|
| 31 | 1002080-36D | Нижняя крышка блока цилиндров |
Загрузка ...
|
|
| 32 | Q72226 | Заглушка чашеобразная |
Загрузка ...
|
|
| 33 | Q1821060 | Болт |
Загрузка ...
|
|
| 34 | 1002200-36D | Сопло |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
