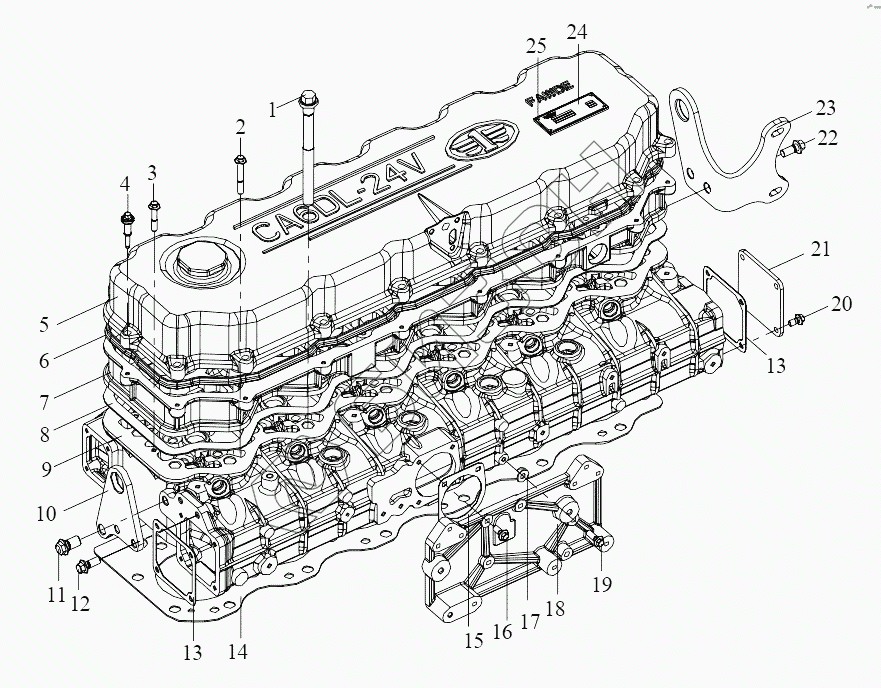

Графический каталог запасных частей к технике: FAW CA6DL2-37E4. Составляющие элементы головки блока цилиндров
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
13
13
14
15
15
16
17
17
18
18
19
20
21
22
23
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1003046-36D | Болт головки блока цилиндров |
Загрузка ...
|
|
| 2 | Q1860855 | Шестигранный фланцевый болт - увеличенная серия |
Загрузка ...
|
|
| 3 | Q1860840 | Шестигранный фланцевый болт - увеличенная серия |
Загрузка ...
|
|
| 4 | 1003110-29D | Комбинированный болт |
Загрузка ...
|
|
| 4 | 1003090-600-000Z | Комбинированный болт |
Загрузка ...
|
|
| 5 | 1003030B29D | Крышка головки блока цилиндров |
Загрузка ...
|
|
| 5 | 1003030-600-000Z | Кожух крышки цилиндра |
Загрузка ...
|
|
| 6 | 1003041B29D | Уплотнительная планка - крышки кожуха цилиндра |
Загрузка ...
|
|
| 6 | 1003041-600-000Z | Уплотнительная планка - верхняя крышка кожуха цилиндра |
Загрузка ...
|
|
| 7 | 1003060A48D | Нижняя рамка кожуха крышки цилиндра |
Загрузка ...
|
|
| 7 | 1003060-621-000Z | Нижняя рамка кожуха крышки цилиндра |
Загрузка ...
|
|
| 8 | 1003047-29D | Комбинированная уплотнительная прокладка |
Загрузка ...
|
|
| 8 | 1003047-600-000Z | Прокладка кожуха крышки цилиндра |
Загрузка ...
|
|
| 9 | 1003010A59D | Крышка цилиндра в сборе |
Загрузка ...
|
|
| 9 | 1003010-630-000Z | Крышка цилиндра в сборе |
Загрузка ...
|
|
| 10 | 1003058-29D | Переднее ушко головки блока цилиндров |
Загрузка ...
|
|
| 10 | 1003058A29D | Переднее ушко - крышка цилиндра |
Загрузка ...
|
|
| 11 | 1003057-29D | Болт переднего ушка |
Загрузка ...
|
|
| 12 | Q1841025 | Болт |
Загрузка ...
|
|
| 13 | 1008019-29D | Прокладка всасывающего штуцера |
Загрузка ...
|
|
| 13 | 1008019-29DZ | Прокладка - впускной патрубок |
Загрузка ...
|
|
| 14 | 1003020-36D | Прокладка головки блока цилиндров |
Загрузка ...
|
|
| 15 | 1008013-29D | Прокладка |
Загрузка ...
|
|
| 15 | 1008013-29DZ | Прокладка |
Загрузка ...
|
|
| 16 | Q1840825 | Болт |
Загрузка ...
|
|
| 17 | 1008013-48D | Прокладка-правая перекрышка впускного патрубка |
Загрузка ...
|
|
| 17 | 1008013-621-0000 | Прокладка-правая перекрышка впускного патрубка |
Загрузка ...
|
|
| 18 | 1008012-48D | Правая накладка впускного патрубка |
Загрузка ...
|
|
| 18 | 1008012В621-0000 | Правая перекрышка впускного патрубка |
Загрузка ...
|
|
| 19 | Q1840830 | Болт |
Загрузка ...
|
|
| 20 | Q1840816 | Болт |
Загрузка ...
|
|
| 21 | 1008018-29D | Задняя перекрывающая плита всасывающей трубки |
Загрузка ...
|
|
| 22 | Q1841025 | Болт |
Загрузка ...
|
|
| 23 | 1003059-80А | Заднее ушко головки блока цилиндров |
Загрузка ...
|
|
| 23 | 1003059А611-073А | Заднее подъемное ушко - крышка цилиндра |
Загрузка ...
|
|
| 24 | 1002091-48D | Табличка с надписью |
Загрузка ...
|
|
| 24 | 1002091-621-0000Y | Бирка |
Загрузка ...
|
|
| 24 | 1002091А621-0000W | Заводская табличка |
Загрузка ...
|
|
| 25 | Q541026 | Закрепка таблички |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
