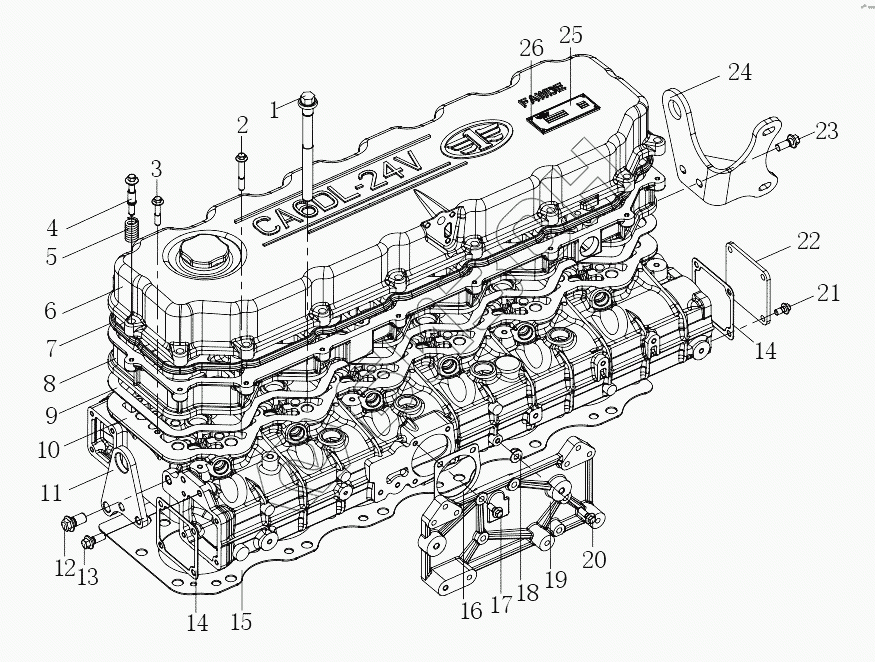

Графический каталог запасных частей к технике: FAW CA6DL2-37E5. Компоненты головки блока цилиндров
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1003046-36D | Болт головки блока цилиндров |
Загрузка ...
|
|
| 2 | Q1860855 | Шестигранный фланцевый болт - увеличенная серия |
Загрузка ...
|
|
| 3 | Q1860840 | Шестигранный фланцевый болт - увеличенная серия |
Загрузка ...
|
|
| 4 | 1003068-600-000Z | Болт крепления кожуха |
Загрузка ...
|
|
| 5 | 1003066A81D | Пружина амортизатора |
Загрузка ...
|
|
| 6 | 1003030B29D | Крышка головки блока цилиндров |
Загрузка ...
|
|
| 7 | 1003041-600-000Z | Уплотнительная планка - верхняя крышка кожуха цилиндра |
Загрузка ...
|
|
| 8 | 1003060-48D | Нижняя рамка кожуха головки блока цилиндров в сборе |
Загрузка ...
|
|
| 8 | 1003061B621-0000 | Нижняя рамка кожуха головки блока цилиндров |
Загрузка ...
|
|
| 9 | 1003047-600-000ZX | Комбинированная уплотнительная прокладка нижней рамки кожуха головки блока цилиндров |
Загрузка ...
|
|
| 10 | 1003010-632-2436AW-ZZ | Головка блока цилиндров в сборе |
Загрузка ...
|
|
| 11 | 1003058A29D | Переднее ушко - крышка цилиндра |
Загрузка ...
|
|
| 12 | 1003057-29D | Болт переднего ушка |
Загрузка ...
|
|
| 13 | Q1841025 | Болт |
Загрузка ...
|
|
| 14 | 1008019-29DJ | Прокладка впускного патрубка |
Загрузка ...
|
|
| 15 | 1003020-36D | Прокладка головки блока цилиндров |
Загрузка ...
|
|
| 15 | 1003020-36DR | Прокладка головки блока цилиндров в сборе |
Загрузка ...
|
|
| 16 | 1008013-29DJ | Прокладка правой накладки впускной трубы |
Загрузка ...
|
|
| 17 | Q1840825 | Болт |
Загрузка ...
|
|
| 18 | 1008013-29DJ | Прокладка правой накладки впускной трубы |
Загрузка ...
|
|
| 19 | 1008012D621 -0000 | Правая накладка впускной трубы |
Загрузка ...
|
|
| 20 | Q1840830T | Болт с шестигранной головкой с фланцем |
Загрузка ...
|
|
| 21 | Q1840816 | Болт |
Загрузка ...
|
|
| 22 | 1008018-29D | Задняя перекрывающая плита всасывающей трубки |
Загрузка ...
|
|
| 23 | Q1841020 | Болт |
Загрузка ...
|
|
| 24 | 1003055-60А | Заднее ушко головки блока цилиндров в сборе |
Загрузка ...
|
|
| 25 | 1002091-48 D | Заводская табличка |
Загрузка ...
|
|
| 26 | Q541026 | Закрепка таблички |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
